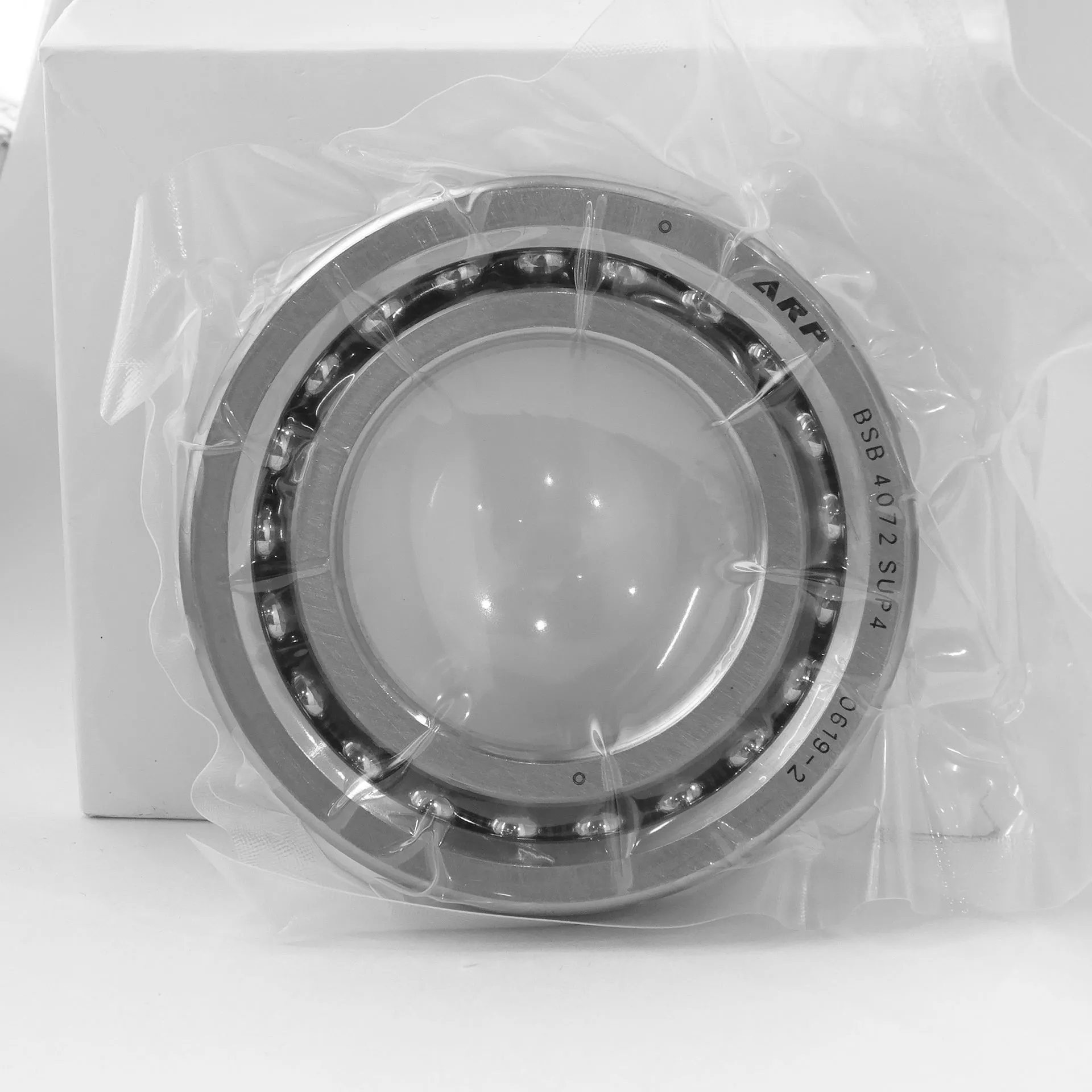

Подшипник шариковый радиально-упорный BSB4072 SUP4 (40TAC72SUPN7A) ARP
Идентификация
- Обозначение (ISO)
- BSB4072 SUP4
- Обозначение (ГОСТ)
- 40TAC72SUPN7A
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- BSB4072
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 40.5 кН
- Макс. обороты (смазка)
- 5 400 об/мин
- Макс. обороты (масло)
- 7 000 об/мин
- Масса
- 0.25 кг
- Класс точности
- P4
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Специальная смазка (по запросу)
- Рабочая температура
- от -30°C до +120°C

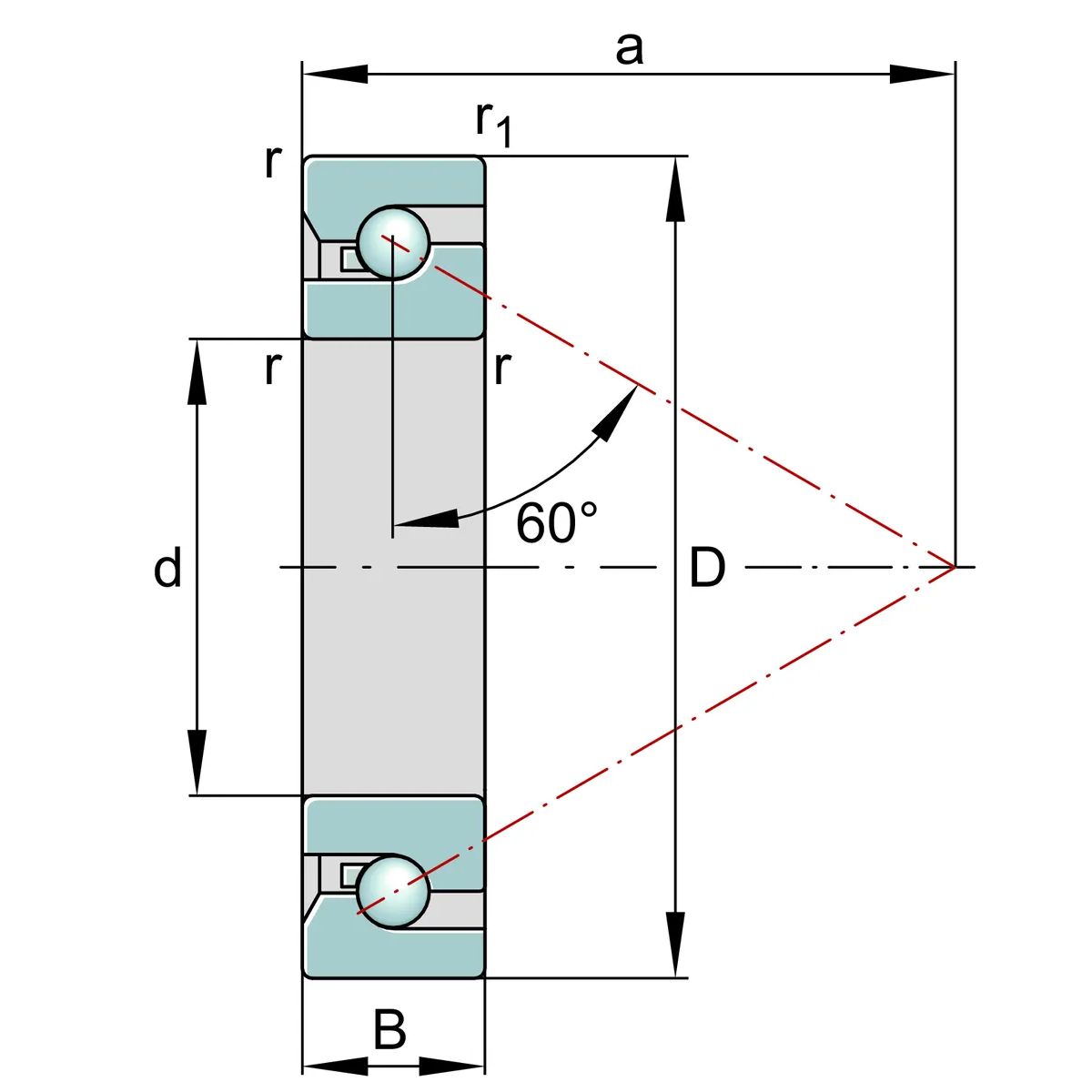

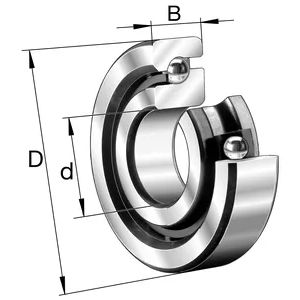

- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 72 мм
- Ширина (B)
- 15 мм
- Смещение точки приложения нагрузки (a)
- 48.5 мм
Описание
BSB4072SUP4 — это прецизионный упорно-радиальный шариковый подшипник с углом контакта 60°, специально спроектированный для узлов опор шарико-винтовых передач (ШВП). Обладает высокой осевой жесткостью, воспринимает значительные осевые нагрузки и изготавливается по сверхпрецизионному классу точности P4 (SUP4). Суффикс SU означает универсальное исполнение для монтажа в парные дуплексные, триплексные или квадруплексные комбинации с регулируемым преднатягом.
Вопросы и ответы по серии BSB4072
В чем особенности подшипников серии BSB4072 и для чего они применяются?
Подшипники серии BSB4072 — это однорядные упорно-радиальные шарикоподшипники с углом контакта 60°, разработанные специально для опор шарико-винтовых передач (ШВП) в металлообрабатывающих станках и высокоточных приводах. Они обладают высокой осевой жесткостью и точностью вращения, воспринимая значительные осевые нагрузки в одном направлении. Габаритные размеры серии составляют 40 мм по внутреннему диаметру, 72 мм по наружному и 15 мм по ширине.
Что означают суффиксы 2Z, SU и SUP4 в маркировке BSB4072?
Суффикс 2Z указывает на оснащение подшипника двусторонними бесконтактными защитными уплотнениями из FKM и заводской смазкой. Обозначение SU (Single Universal) свидетельствует об универсальном исполнении, допускающем монтаж в любые комбинации дуплексов и мультиплексов без подгонки проставочных колец. Обозначение SUP4 или P4 определяет класс сверхвысокой прецизионной точности (ABEC 7 / ISO 4).
Чем отличаются открытые подшипники BSB4072-SU от защищенных BSB4072-2Z-SU?
Открытые подшипники BSB4072-SU поставляются несмазанными и без уплотнений, что требует закладывания смазки при монтаже и обеспечения герметичности самого корпуса узла. Модификация BSB4072-2Z-SU поставляется полностью готовой к установке, заправленной высокоэффективной пластичной смазкой на весь срок службы и защищенной от попадания пыли и стружки.
Каковы аналоги подшипника BSB4072 у других мировых брендов?
Серия BSB4072 стандартизирована для опор ШВП и имеет прямые взаимозаменяемые аналоги у ведущих производителей. К ним относятся SKF серии BSD 4072 (например, BSD 4072 CGA), NSK серии 40TAC72B (в частности, 40TAC72BSUC10PNB), а также соответствующие прецизионные серии NTN и Koyo.
В каких схемах можно устанавливать универсальные подшипники BSB4072-SU?
Благодаря универсальной подгонке торцов колец (исполнение SU), подшипники можно собирать в комплекты по схеме «O» (DB), «X» (DF) или «Тандем» (DT). При стягивании колец прецизионной гайкой с регламентированным моментом автоматически формируется точный заводской преднатяг без применения регулировочных прокладок.
Монтаж и эксплуатация
- Посадка на вал
- h5
- Посадка в корпус
- H6 / H7
- Монтаж
- Монтаж подшипников BSB4072 выполняется с учетом стрелок на наружном кольце, определяющих направление угла контакта 60°. Подшипники универсального исполнения SU не требуют подгонки при сборке в парные или многорядные схемы. Осевая фиксация на валу осуществляется прецизионной контргайкой (например, INA ZM40 или AM40) с затяжкой рекомендованным моментом (около 60 Нм) для обеспечения расчетного преднатяга.
- Смазка
- Подшипники с уплотнениями 2Z заправлены высококачественной пластичной смазкой (например, Arcanol MULTITOP) на весь срок службы и не требуют повторного смазывания. Для открытых версий BSB4072 применяется специальная консистентная смазка для высокоскоростных ШВП, при этом свободное внутреннее пространство подшипника заполняют примерно на 20–30%.
- Эксплуатация
- Конструкция с углом контакта 60° гарантирует максимальную осевую жесткость при низком моменте трения. Эксплуатация допускается в температурном диапазоне от -30 °C до +120 °C. Не допускаются радиальные перекосы вала относительно корпуса, а предельная скорость вращения при пластичной смазке составляет до 5400 об/мин.
Аналоги по каталогам производителей
- FAGBSB4072-SU-XL / BSB4072-SU-P4
- Nachi40TAB07U/GMP4
- NSK40TAC72B / BSB040072SUHP3
- NTNBST40X72-1BP4
- SKFBSD 4072 CGA
