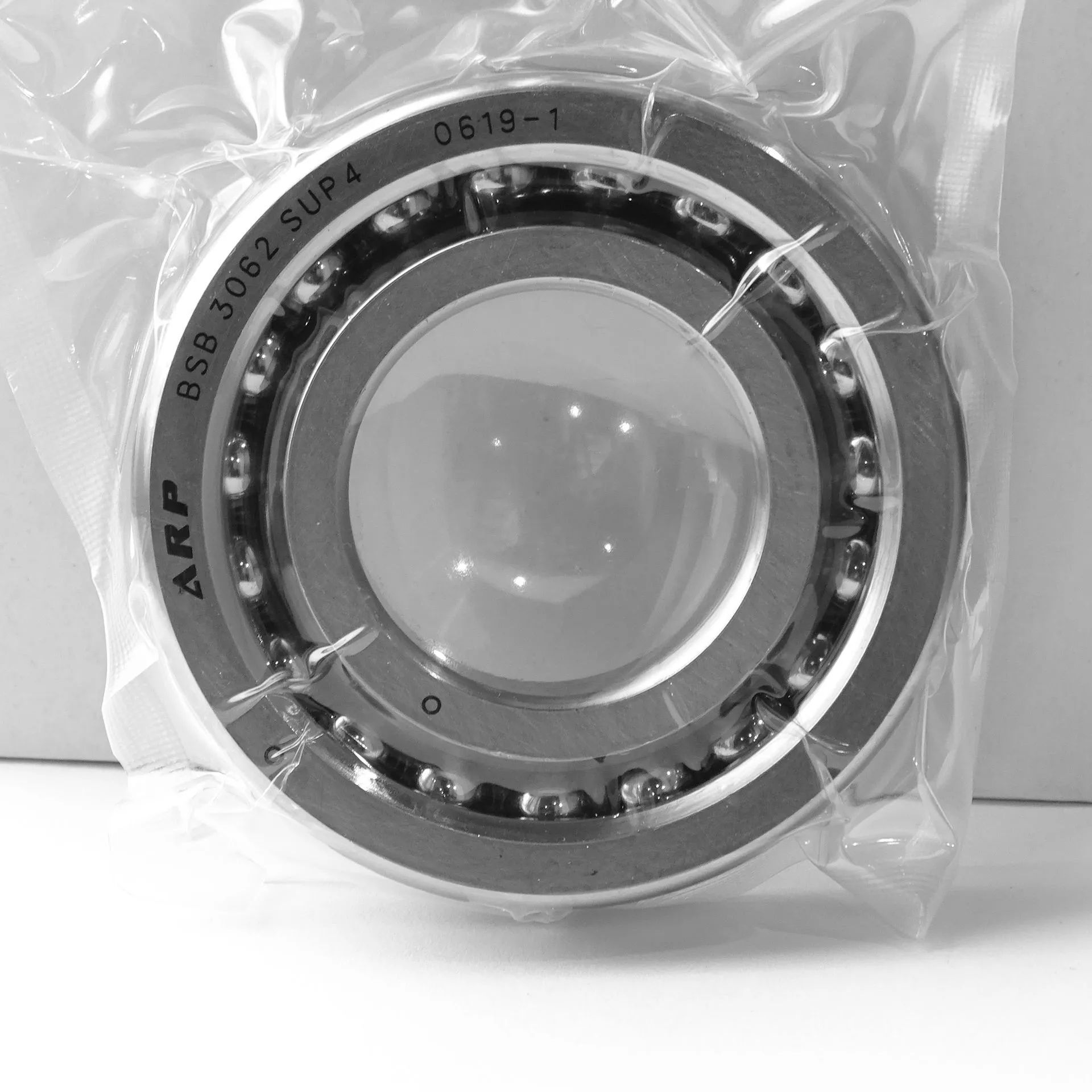

Подшипник шариковый радиально-упорный BSB3062 SUP4 (30TAC62SUPN7A) ARP
Идентификация
- Обозначение (ISO)
- BSB3062 SUP4
- Обозначение (ГОСТ)
- 30TAC62SUPN7A
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 3062
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 32 кН
- Статич. грузоподъемность (C₀)
- 64 кН
- Макс. обороты (смазка)
- 6 700 об/мин
- Макс. обороты (масло)
- 8 500 об/мин
- Масса
- 0.208 кг
- Класс точности
- P4
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

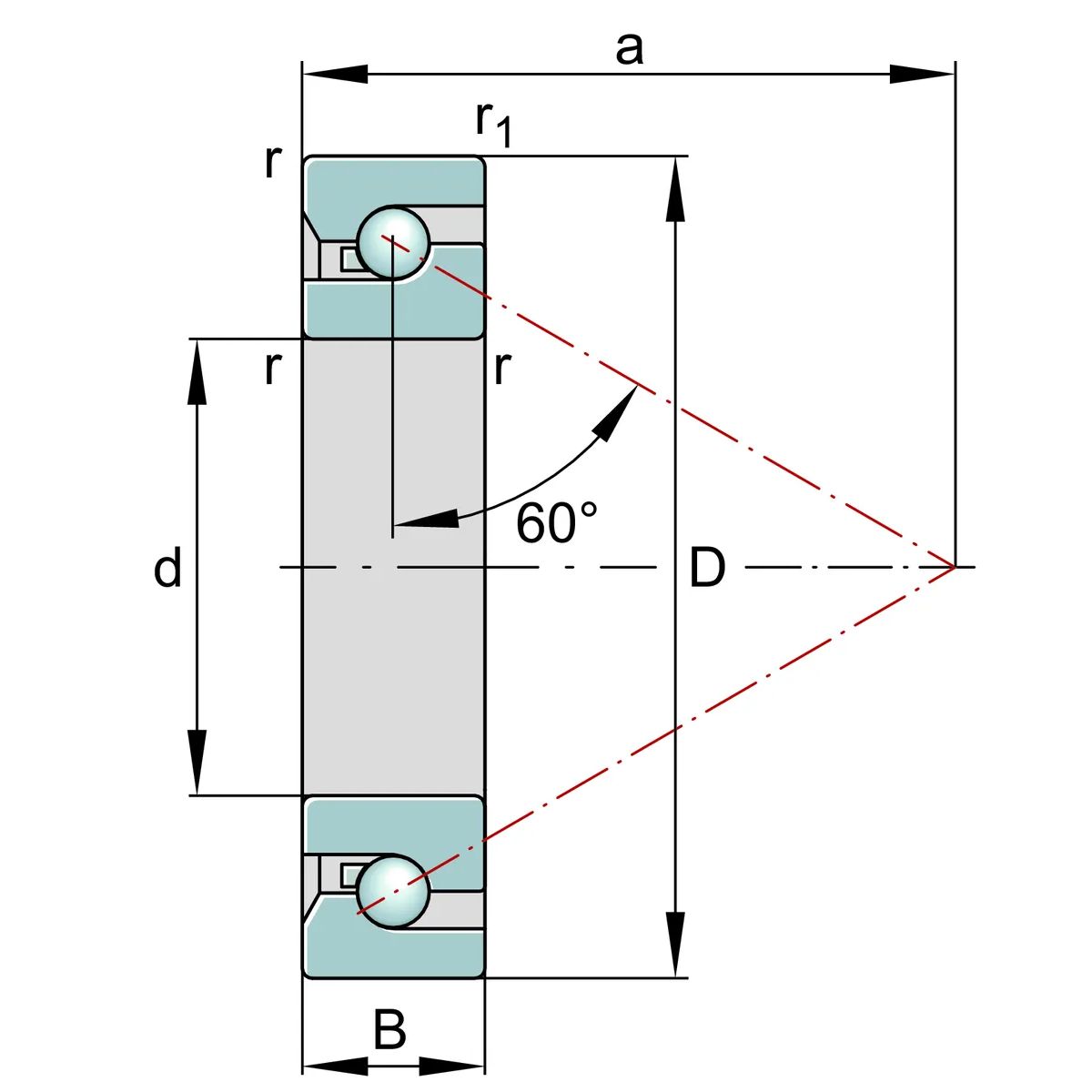

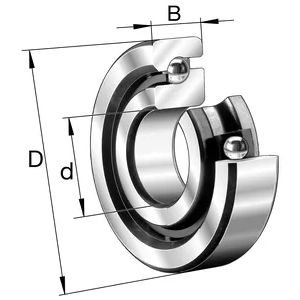

- Внутренний диаметр (d)
- 30 мм
- Наружный диаметр (D)
- 62 мм
- Ширина (B)
- 15 мм
- Смещение точки приложения нагрузки (a)
- 39.4 мм
Описание
Прецизионный однорядный упорно-радиальный шариковый подшипник BSB3062SUP4 с углом контакта 60° предназначен для использования в опорах шарико-винтовых передач (ШВП) станков с ЧПУ и точных линейных приводов. Высокий класс точности P4/SUP4 обеспечивают высокую жесткость, минимальное биение и точное позиционирование винта при высоких осевых нагрузках.
Вопросы и ответы
В чем разница между исполнениями ZKLN3062 2RS, 2Z и вариантами с суффиксами PE или 2AP?
Исполнение 2RS оснащено двухсторонними контактными уплотнениями из резины для максимальной защиты от пыли и СОЖ, тогда как 2Z использует бесконтактные защитные шайбы для работы на более высоких скоростях. Суффикс PE означает увеличенные допуски посадочных диаметров по классу P5 при сниженных требованиях к точности сопрягаемых деталей корпуса. Обозначение 2AP указывает на дуплексированный комплект из двух подшипников, подобранных на заводе для работы в паре с жестко заданным преднатягом.
Какая взаимозаменяемость у подшипников серии 3062 по ISO и ГОСТ?
Подшипники серии 3062 (размеры 30x62 мм) относятся к специализированным упорно-радиальным шарикоподшипникам для опор шарико-винтовых передач (ШВП) с углом контакта 60°. По международному стандарту ISO им соответствуют серии ZKLN3062 (двухрядные двусторонние) и BSB3062 / 760206 (однорядные). Прямого полностенного аналога по ГОСТ с идентичной фланцевой конструкцией нет, поэтому в приводах станков ЧПУ обычно применяют оригинальные импортные серии INA/FAG, NSK или SKF.
Как правильно выбрать подшипник серии 3062 для опоры шарико-винтовой передачи (ШВП)?
Выбор зависит от схемы фиксирующей опоры и требуемой жесткости передачи. Двухрядные подшипники ZKLN3062 воспринимают осевые нагрузки в обоих направлениях и устанавливаются как готовый узловой блок. Однорядные подшипники серии BSB3062 подбираются в дуплексные или триплексные комплекты (схемы DF, DB, DT) для получения определенной величины преднатяга и повышенной осевой жесткости.
Где применяются подшипники серии 3062 и почему у них угол контакта 60 градусов?
Основная область применения этой серии — высокоточные опорные узлы приводов подачи металлорежущих и деревообрабатывающих станков с ЧПУ, а также поворотные столы. Угол контакта 60° обеспечивает максимальную осевую жесткость (около 850 Н/мкм) и высокую воспринимаемую осевую нагрузку. Это гарантирует отсутствие люфтов и высочайшую точность позиционирования вала ШВП.
Что означают классы точности P5, SUP4 и маркировка 2RSP5 в названии ZKLN3062?
Маркировки P5 и SUP4 обозначают повышенный класс точности изготовления подшипника (соответствует ISO Class 5 или прецизионному классу для шпинделей и ШВП), обеспечивающий радиальное и осевое биение в пределах нескольких микрон. Обозначение 2RS указывает на наличие контактных защитных уплотнений с обеих сторон. Высокий класс точности критически важен для исключения биений вала и обеспечения долговечности привода.
Монтаж и эксплуатация
- Посадка на вал
- h6 (стандартная посадка) или h5 (для прецизионных узлов ШВП)
- Посадка в корпус
- H7 (для стандартных корпусов) или H6 (при повышенных требованиях к точности позиционирования)
- Монтаж
- Монтаж внутреннего кольца подшипников ZKLN3062 выполняется с фиксацией прецизионной гайкой (например, INA AM30 или ZM30) с рекомендованным моментом затяжки 32 Н·м для создания паспортного осевого преднатяга. Наружное кольцо зажимается в корпусе крышкой или фланцем. При установке дуплексных комплектов (2AP) необходимо строго соблюдать совпадение стрелок на наружных кольцах.
- Смазка
- Уплотненные подшипники (2RS / 2Z) поставляются с заводской заправкой консистентной смазкой на весь срок службы. При повторном смазывании через смазочную канавку и отверстия в наружном кольце подается литиевая смазка для высокопрецизионных подшипников. Предельная скорость при пластичной смазке составляет до 5000 об/мин.
- Эксплуатация
- Подшипники рассчитаны на эксплуатацию в температурном диапазоне от -30 °C до +120 °C. За счет угла контакта 60° конструкция обладает чрезвычайно высокой осевой жесткостью. Требуется строгий контроль соосности вала и корпуса при монтаже во избежание перекосов и преждевременного износа дорожек качения.
Аналоги по каталогам производителей
- FAG / SchaefflerBSB3062-SU-XL
- NACHI30TAB06U/GMP4
- NSK30TAC62BSUC10PN7B
- NTNBST30X62-1BP4
- SKFBSD 3062 CGA
