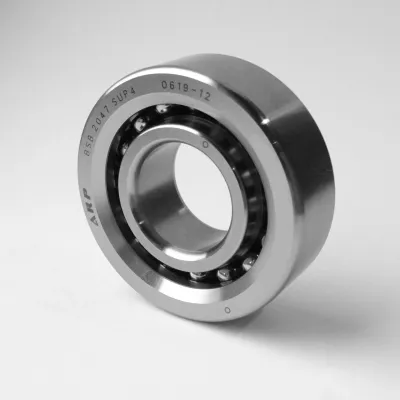

BSB2047 SUP4

Подшипники серии BSB2047 — это упорно-радиальные (радиально-упорные) шарикоподшипники с углом контакта 60°, специально разработанные для опор шарико-винтовых передач (ШВП) в прецизионных станках и приводах. Они обеспечивают максимальную осевую жесткость, нулевой осевой люфт при преднатяге и высочайшую точность позиционирования вала. Размеры подшипника составляют 20 мм (внутренний диаметр) x 47 мм (наружный диаметр) x 15 мм (ширина).

Обозначение SU указывает на универсальное исполнение (Single Universal), позволяющее собирать подшипники в дуплексные и мультиплексные комплекты (DB, DF, DT) без дополнительной подгонки проставок. Суффикс 2Z означает наличие двухсторонних защитных шайб, XL указывает на оптимизированную конструкцию X-life с увеличенным ресурсом, а SUP4 обозначает прецизионный класс точности P4 (ISO Class 4).

Открытые подшипники поставляются с легким консервационным маслом и требуют закладывания смазки при монтаже или работы в масляной ванне. Исполнения с уплотнениями (-2Z или -2RS) предварительно заправлены пластичной смазкой на весь срок службы и защищены от попадания пыли и СОЖ. Защитные шайбы (-2Z) практически не создают дополнительного трения, сохраняя высокую предельную частоту вращения.

Прямыми аналогами подшипников BSB2047 с углом контакта 60° являются SKF серии BSD 2047 (BSD 2047 CGA), NSK и NTN серии 20TAC47 (20TAC47BSUHPN7C / BST20X47), а также IBC серии BS 20M47. По общепромышленным обозначениям ISO они соответствуют сериям 7602020 / 7603020.

При монтаже подшипников BSB2047 в дуплексы ориентация определяется по маркировочным стрелкам на наружных кольцах. Для схемы O-образно («спина к спине» / DB) вершины стрелок направляются в противоположные стороны наружу, а для схемы X-образно («лицом к лицу» / DF) — навстречу друг другу. Это обеспечивает расчетный преднатяг и корректное распределение осевых усилий.
