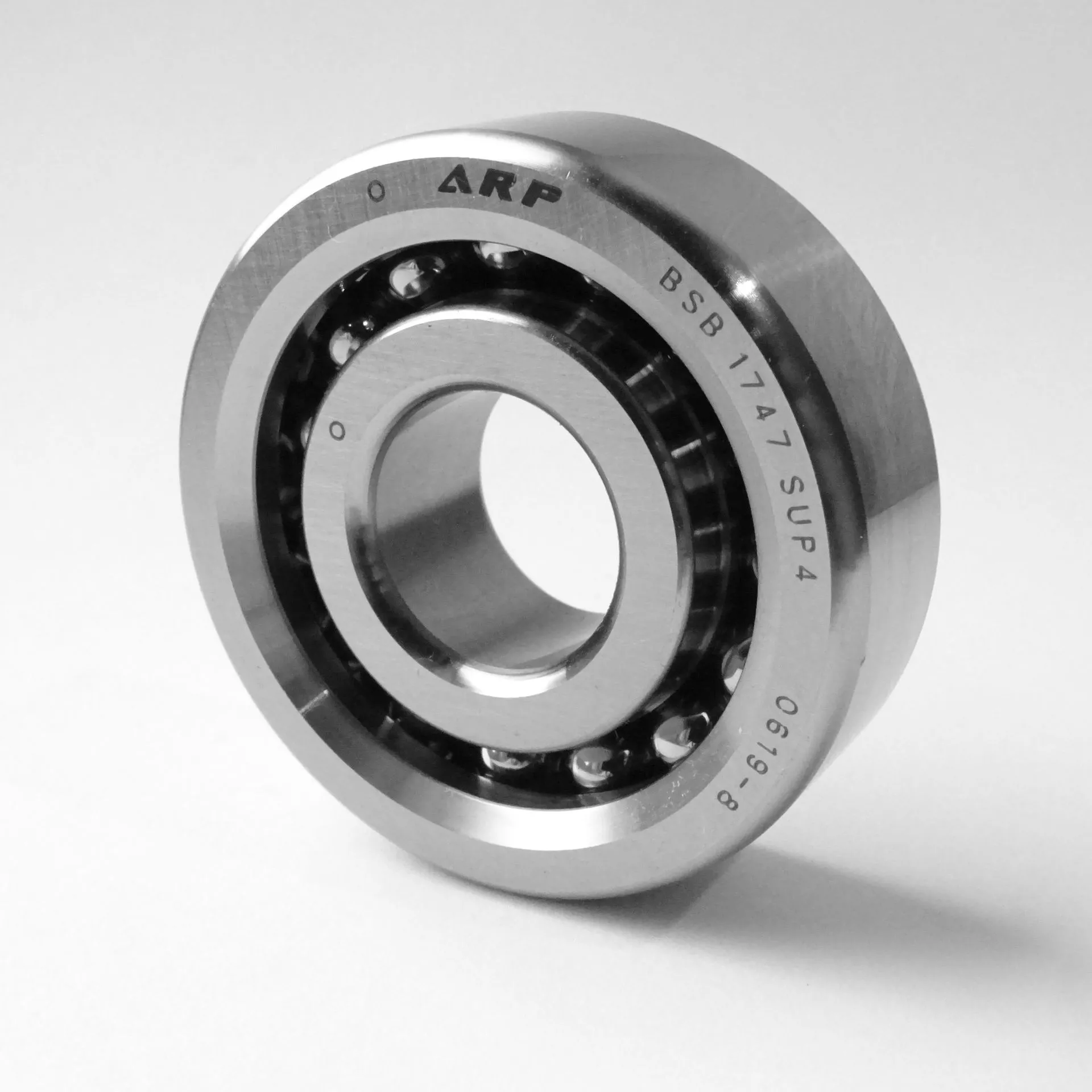

Подшипник шариковый радиально-упорный BSB1747 SUP4 (17TAC47SUPN7A) ARP
Идентификация
- Обозначение (ISO)
- BSB1747 SUP4
- Обозначение (ГОСТ)
- 17TAC47SUPN7A
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- BSB1747
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 28.5 кН
- Макс. обороты (смазка)
- 8 700 об/мин
- Макс. обороты (масло)
- 12 000 об/мин
- Масса
- 0.133 кг
- Класс точности
- P4
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

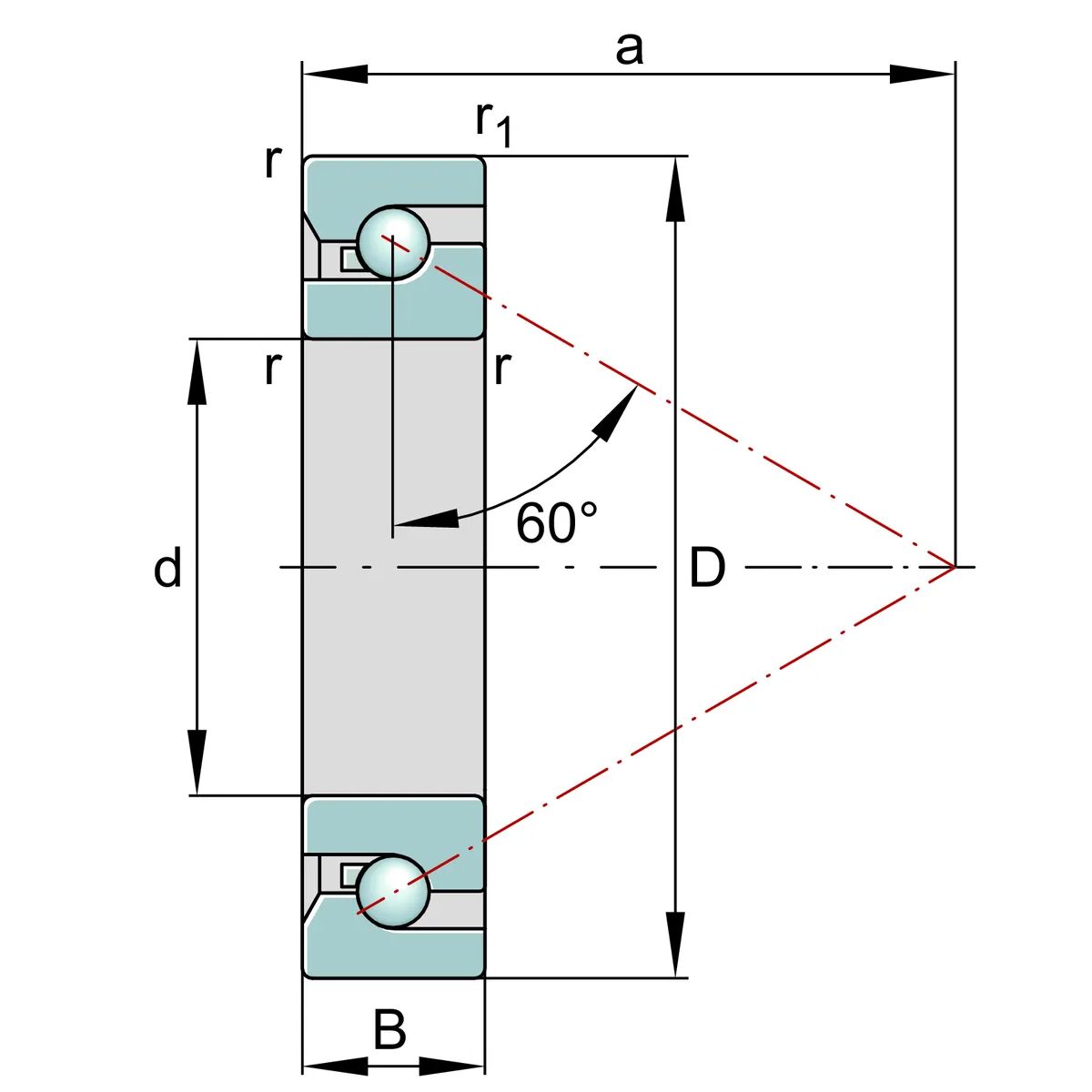

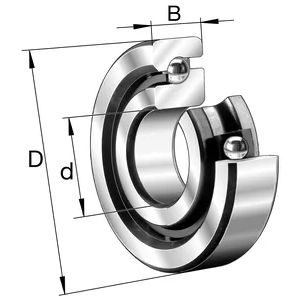

- Внутренний диаметр (d)
- 17 мм
- Наружный диаметр (D)
- 47 мм
- Ширина (B)
- 15 мм
- Смещение точки приложения нагрузки (a)
- 29.9 мм
Описание
Подшипник BSB1747SUP4 представляет собой прецизионный (класс точности P4 / SUP4) однорядный упорно-радиальный шариковый подшипник с углом контакта 60°, специально спроектированный для применения в качестве опоры шарико-винтовых передач (ШВП). Размеры: внутренний диаметр 17 мм, наружный диаметр 47 мм, ширина 15 мм. Конструкция обеспечивает жесткую поддержку осевых нагрузок в одном направлении, высокую точность позиционирования и низкий момент трения при высоких скоростях вращения.
Вопросы и ответы по серии BSB1747
Для каких узлов и механизмов предназначены подшипники серии BSB1747?
Подшипники серии BSB1747 (размер 17х47х15 мм) представляют собой высокоточные однорядные радиально-упорные шарикоподшипники с углом контакта 60°. Они специально разработаны для опор шарико-винтовых передач (ШВП) в металлообрабатывающих станках с ЧПУ, приводах подачи и системах точного линейного перемещения. Конструкция подшипника обеспечивает высокую осевую жесткость и способность воспринимать большие осевые нагрузки.
В чем разница между исполнениями BSB1747-SU и BSB1747-2Z-SU?
Открытое исполнение BSB1747-SU поставляется без уплотнений и смазки, что позволяет использовать масляную или консистентную смазку под конкретные задачи оборудования. Исполнение BSB1747-2Z-SU оснащено двухсторонними бесконтактными защитными шайбами и заправлено высококачественной пластичной смазкой на весь срок службы. Версия 2Z надежно защищает внутренний объем от попадания пыли и опилок при монтаже и эксплуатации.
Какие подшипники являются аналогами BSB1747 у других брендов?
Прямыми функциональными и габаритными аналогами BSB1747 (17x47x15 мм, 60°) являются подшипники опор ШВП NSK 17TAC47B (или BSN1747), NTN BST17X47-1B, RHP BSB017047 и Timken MM17BS47. При подборе аналога следует проверять схему дуплексации, класс точности (P4/P2 или PN7) и наличие интегрированных уплотнений.
Что означает маркировка SU в обозначении подшипников этой серии?
Обозначение SU (Single Universal) указывают на универсальное одиночное исполнение подшипника. Кольца подшипника обработаны с высочайшей точностью, что позволяет объединять их в дуплексные или триплексные комплекты по схемам «О» (DB), «Х» (DF) или «Тандем» (DT). Требуемый преднатяг формируется автоматически при затяжке колец прецизионной гайкой.
По какой схеме рекомендуется дуплексировать подшипники BSB1747?
Схема «О» (DB) применяется для получения максимальной жесткости подшипниковой опоры и сопротивления опрокидывающим моментам. Схема «Х» (DF) также воспринимает двусторонние осевые нагрузки, но более снисходительна к небольшим перекосам вала. Схема «Тандем» (DT) используется, если осевая нагрузка действует преимущественно в одном направлении и требуется ее удвоение.
Монтаж и эксплуатация
- Посадка на вал
- Посадка на вал h5 (или js5), допуск отверстия 17 (0/-0.004 мм), диаметр заплечика вала da = 27 мм (da h12)
- Посадка в корпус
- Посадка в корпус H6 (или H7), допуск наружного диаметра 47 (0/-0.006 мм), диаметр заплечика корпуса Da = 43 мм (Da H12)
- Монтаж
- Преднатяг подшипников задается зажатием внутренних колец прецизионной гайкой (например, INA/FAG ZM17 или AM17) с моментом затяжки 15 Н·м (осевое усилие зажима порядка 9 кН). Одиночные подшипники SU монтируются в комплекты DB, DF или DT. Монтажное усилие должно передаваться исключительно на запрессовываемое кольцо без передачи нагрузки через шарики.
- Смазка
- Исполнения с защитными шайбами (2Z) смазаны на весь срок службы пластичной смазкой (например, Arcanol MULTITOP). Для открытых подшипников применяется шпиндельная пластичная смазка или масляный туман. Предельная скорость вращения составляет 8700 об/мин при пластичной смазке и до 11000 об/мин при масляном смазывании.
- Эксплуатация
- Угол контакта 60° обеспечивает высокую осевую жесткость (~764 Н/мкм) и низкий момент трения (~0,08 Н·м). Рабочий температурный диапазон составляет от -30 °C до +120 °C. Во избежание преждевременного износа ШВП необходимо обеспечивать чистоту рабочей зоны и контролировать момент затяжки прецизионной гайки.
Аналоги по каталогам производителей
- CSCBSB1747-SU-P4
- FAG / INA (Schaeffler)BSB1747-SU-XL
- IBCBS17M47.P4A.UM
- NACHI17TAB04 U/GM P4
- NSK17TAC47BSUC10PN7B
- NSK17TAC47CSUHPN7C
- SKFBSD 1747 CGA
- TIMKENMM17BS47 P4
