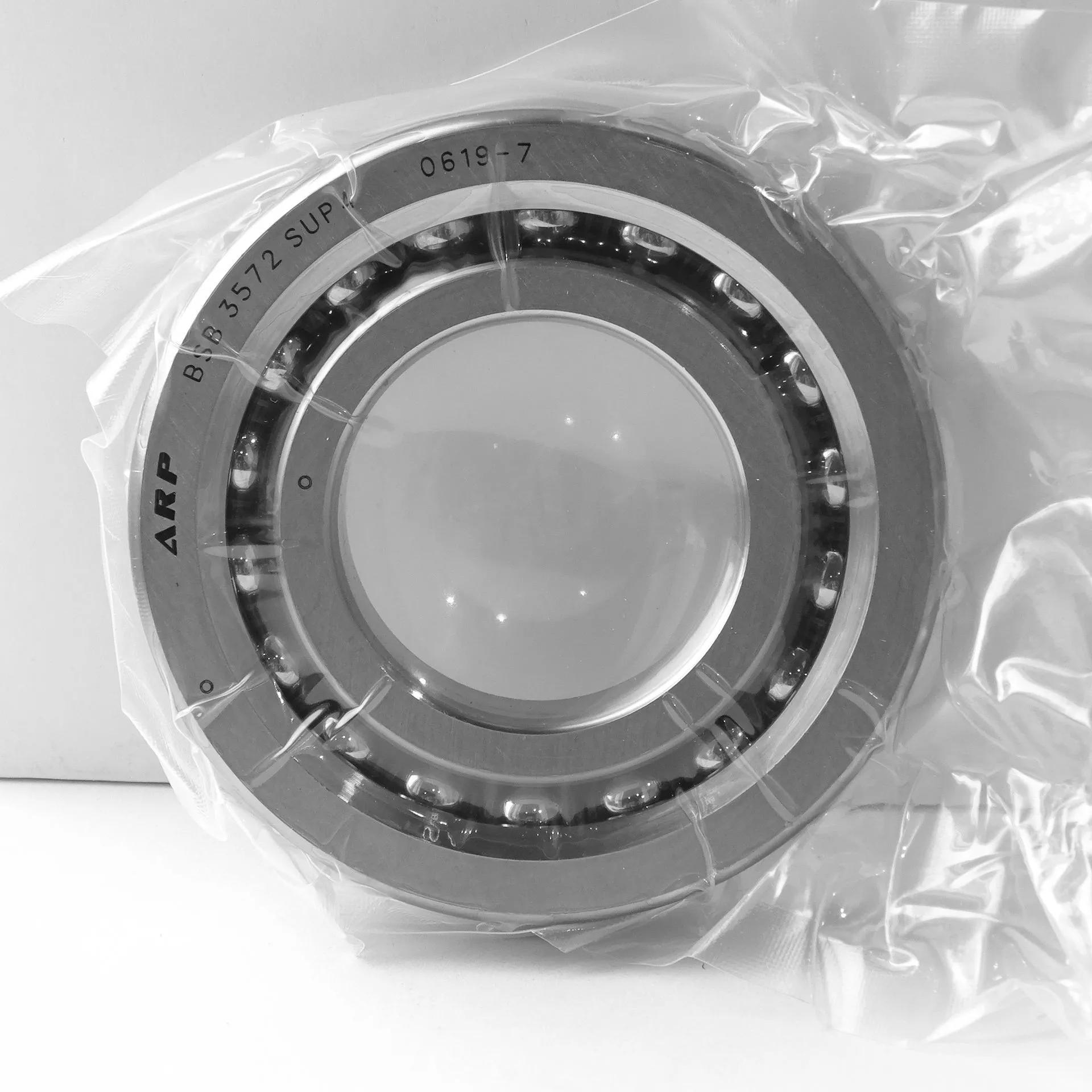

Подшипник шариковый радиально-упорный BSB3572 SUP4 (35TAC72SUPN7A) ARP
Идентификация
- Обозначение (ISO)
- BSB3572 SUP4
- Обозначение (ГОСТ)
- 35TAC72SUPN7A
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 3572
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 40.5 кН
- Макс. обороты (смазка)
- 5 400 об/мин
- Макс. обороты (масло)
- 6 700 об/мин
- Масса
- 0.281 кг
- Класс точности
- P4
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

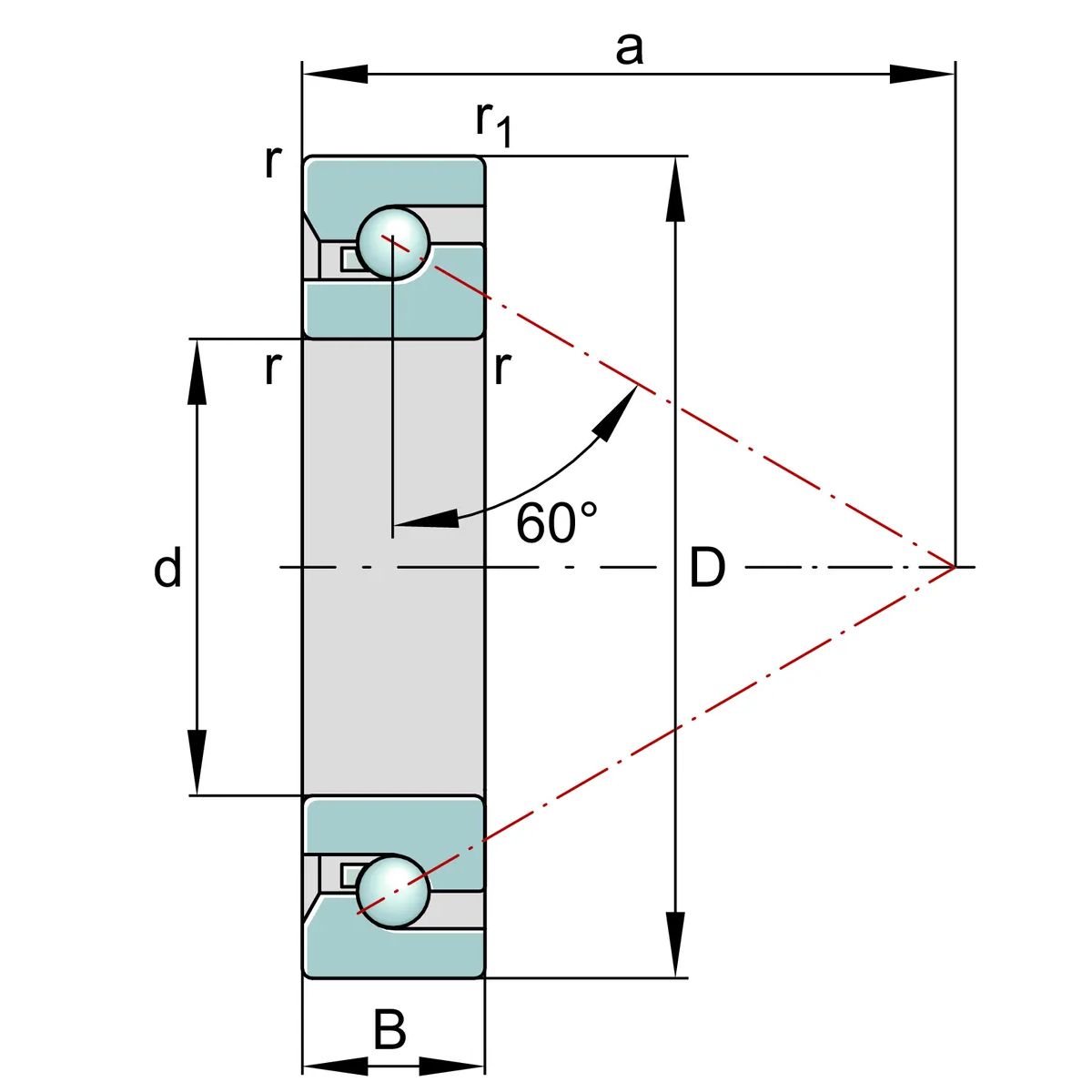

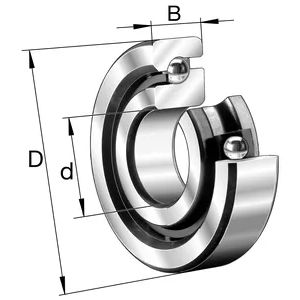

- Внутренний диаметр (d)
- 35 мм
- Наружный диаметр (D)
- 72 мм
- Ширина (B)
- 15 мм
- Смещение точки приложения нагрузки (a)
- 48.5 мм
Описание
Подшипник BSB3572SUP4 (бренд ARP) представляет собой прецизионный однорядный упорно-радиальный шариковый подшипник с углом контакта 60°, специально спроектированный для узлов опор шарико-винтовых передач (ШВП). Изготовлен по высокому классу точности P4 (ABEC 7 / ISO Class 4), обеспечивает высокую жесткость, восприятие осевых нагрузок и плавность хода в приводах осей металлообрабатывающих станков с ЧПУ.
Вопросы и ответы по серии 3572
Чем отличаются варианты 2RS и 2Z в серии 3572?
Исполнения с суффиксом 2RS оснащены контактными резиновыми уплотнениями с обеих сторон, обеспечивающими высокую защиту от пыли, влаги и СОЖ. Варианты 2Z имеют металлические защитные шайбы (щелевые уплотнения), создающие меньшее трение и допускающие работу на более высоких скоростях вращения. Выбор зависит от условий эксплуатации: для загрязненной среды выбирают 2RS, для высокоскоростных и менее запыленных узлов — 2Z.
В чем разница между подшипниками ZKLN3572 и DAC357233?
Обозначение ZKLN3572 относится к прецизионному двухрядному радиально-упорному подшипнику с углом контакта 60° (35x72x34 мм), разработанному специально для опор шарико-винтовых передач (ШВП). Обозначение DAC357233 относится к двухрядному автомобильному ступичному подшипнику (35x72x33 мм). Несмотря на близкие габаритные размеры, они имеют разное внутреннее устройство, требования к точности и область применения, поэтому не взаимозаменяемы.
Что означает суффикс PE в маркировке ZKLN3572-2RS-PE?
Суффикс PE указывает на исполнение с расширенными полями допусков по наружным диаметрам при сохранении класса точности P5 по радиальному и осевому биению. Это более доступная по цене модификация по сравнению со стандартным подшипником ZKLN3572-2RS. Она применяется в узлах с умеренными требованиями к точности базирования, где не требуется предельная прецизионность стандартной серии.
Существуют ли прямые аналоги серии ZKLN3572 по ГОСТ?
В системе ГОСТ нет прямого универсального цифрового номера для подшипников специальной геометрии опор ШВП типа ZKLN 3572. Данное изделие относится к категории двухрядных упорно-радиальных шарикоподшипников специального назначения с углом контакта 60°. При подборе аналогов или замене ориентируются на международную систему обозначений ISO и маркировки производителей (INA/Schaeffler, SKF, FAG, NSK).
Где чаще всего используются подшипники серии 3572?
Подшипники типа ZKLN3572 применяются в качестве фиксирующих опор приводов подач и шпинделей шарико-винтовых передач (ШВП) в металлорежущих станках с ЧПУ и робототехнике. В то же время модификации типа DAC357233 используются в ступичных узлах легковых автомобилей. Высокий угол контакта (60°) позволяет подшипникам серии ZKLN воспринимать значительные осевые нагрузки в обоих направлениях и обеспечивать жесткую фиксацию вала.
Монтаж и эксплуатация
- Посадка на вал
- h6
- Посадка в корпус
- H6
- Монтаж
- При монтаже подшипников серии ZKLN3572 категорически запрещается разъединять половинки внутреннего кольца. Монтажное усилие должно прикладываться строго к монтируемому кольцу без передачи нагрузки через тела качения. Внутреннее кольцо зажимается на валу прецизионной шлицевой гайкой (например, ZM35 или AM35) с затяжкой моментом 40 Н·м, а наружное кольцо фиксируется в корпусе прижимной торцевой крышкой.
- Смазка
- Подшипники поставляются заправленными высококачественной пластичной смазкой на весь срок службы. При необходимости повторного смазывания в процессах длительной эксплуатации подача смазки осуществляется через смазочное отверстие на наружном кольце.
- Эксплуатация
- Угол контакта 60° обеспечивает высокую осевую и опрокидывающую жесткость привода. Рабочий температурный диапазон составляет от -30 °C до +120 °C, а предельная частота вращения при пластичной смазке достигает 4400 об/мин.
Аналоги по каталогам производителей
- FAGBSB3572-SU-XL
- KOYOSAC3572
- NACHI35TAB07U
- NSK35TAC72
- NTNBST35X72
- SKFBSD 3572 CGB
