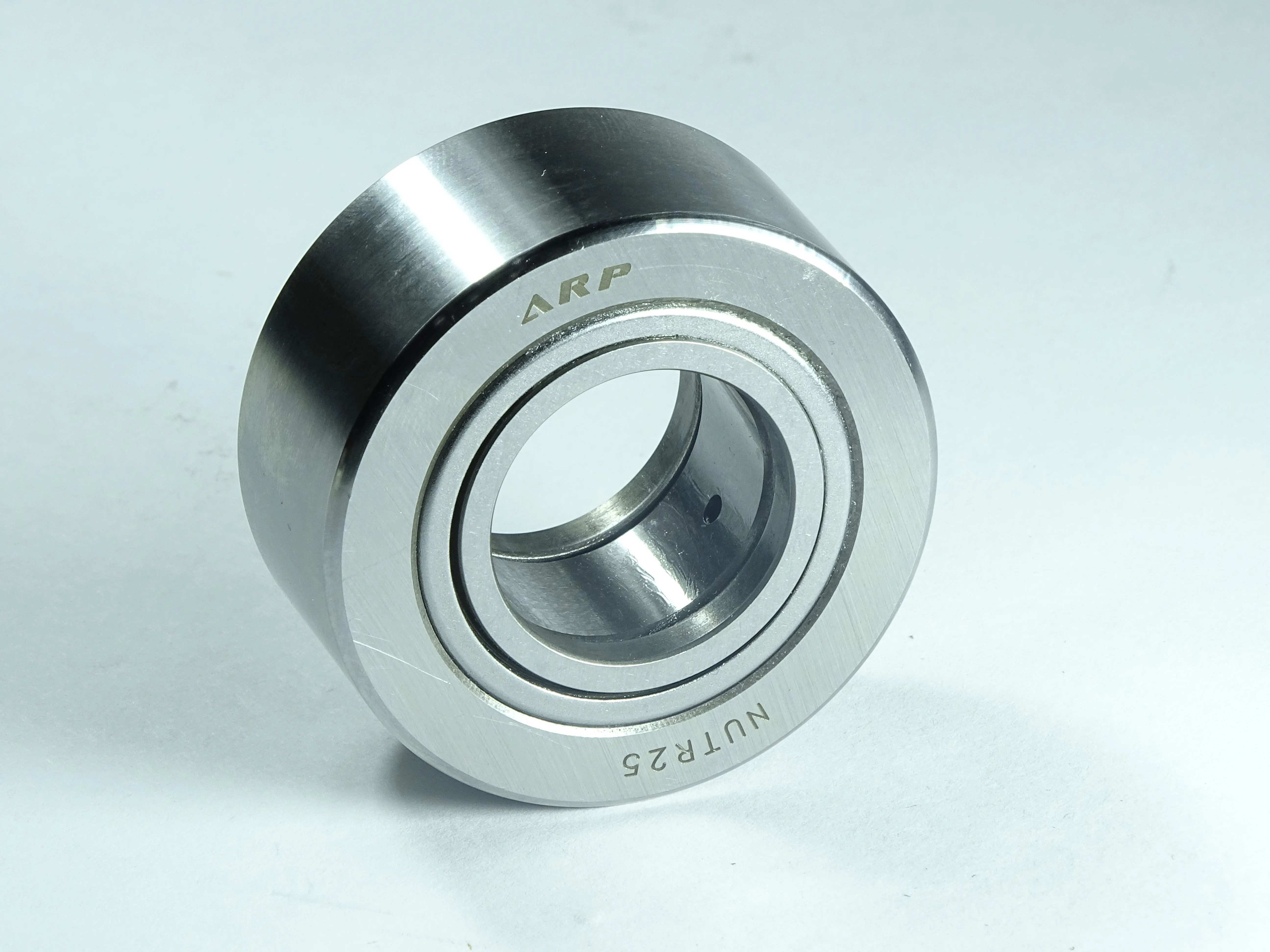

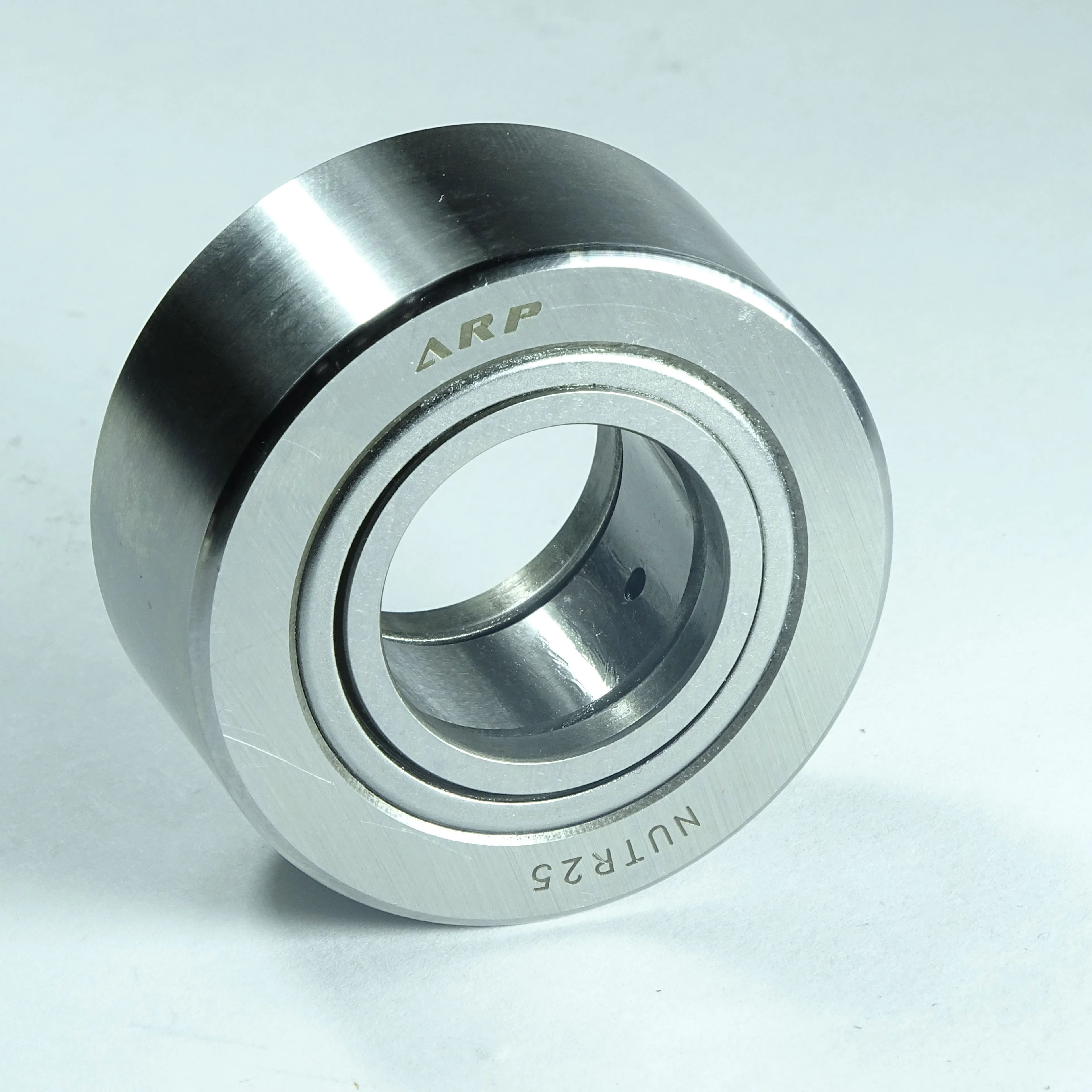

NUTR25

Подшипники со сферическим наружным кольцом (обозначаются без суффикса или с суффиксом A) компенсируют небольшие угловые перекосы при движении по направляющей, снижая кромочные напряжения. Исполнения с цилиндрической профилированной поверхностью (суффикс X) предназначены для работы на абсолютно плоских дорожках качения. Выбор зависит от геометрии опорной поверхности и вероятности перекоса вала.

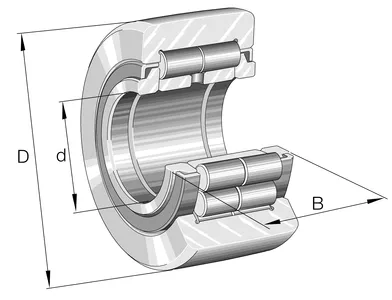

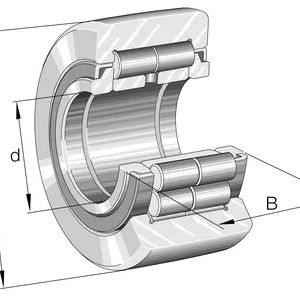

Опорные ролики NUTR оснащены завальцованными стальными защитными кольцами, образующими надежное лабиринтное уплотнение для защиты от пыли и удерживания смазки. Подшипники поставляются с нормальным радиальным зазором (CN), оптимизированным для компенсации температурных деформаций при высоких нагрузках. Такая конструктивная схема обеспечивают длительный ресурс без разгерметизации узла.

Прямого буквенного аналога серии NUTR в системе ГОСТ не существует, так как это специальный тип опорных роликов по стандартам ISO/DIN. В отечественной номенклатуре аналоги подбираются по аналогичной конструкции — опорный ролик на базе двухрядного бессепараторного цилиндрического роликоподшипника. Подбор выполняется строго по габаритным размерам и профилю рабочей поверхности наружного кольца.

При подборе учитывают посадочный диаметр вала, величину радиальной и ударной нагрузки, а также профиль направляющей. Для искривленных или деформируемых треков выбирают сферический профиль наружного кольца, а для ровных плоских направляющих — модификацию с суффиксом X. Дополнительно проверяют возможность подвода смазки через каналы во внутреннем кольце.

Ролики NUTR активно используются в кулачковых механизмах, конвейерных направляющих, каретках металлорежущих станков и подъемно-транспортных системах. Благодаря толстостенному наружному кольцу и бессепараторному роликокомплекту они выдерживают значительные радиальные и ударные нагрузки. Их также часто устанавливают в качестве направляющих элементов прессового оборудования.
