LMK12 LUU

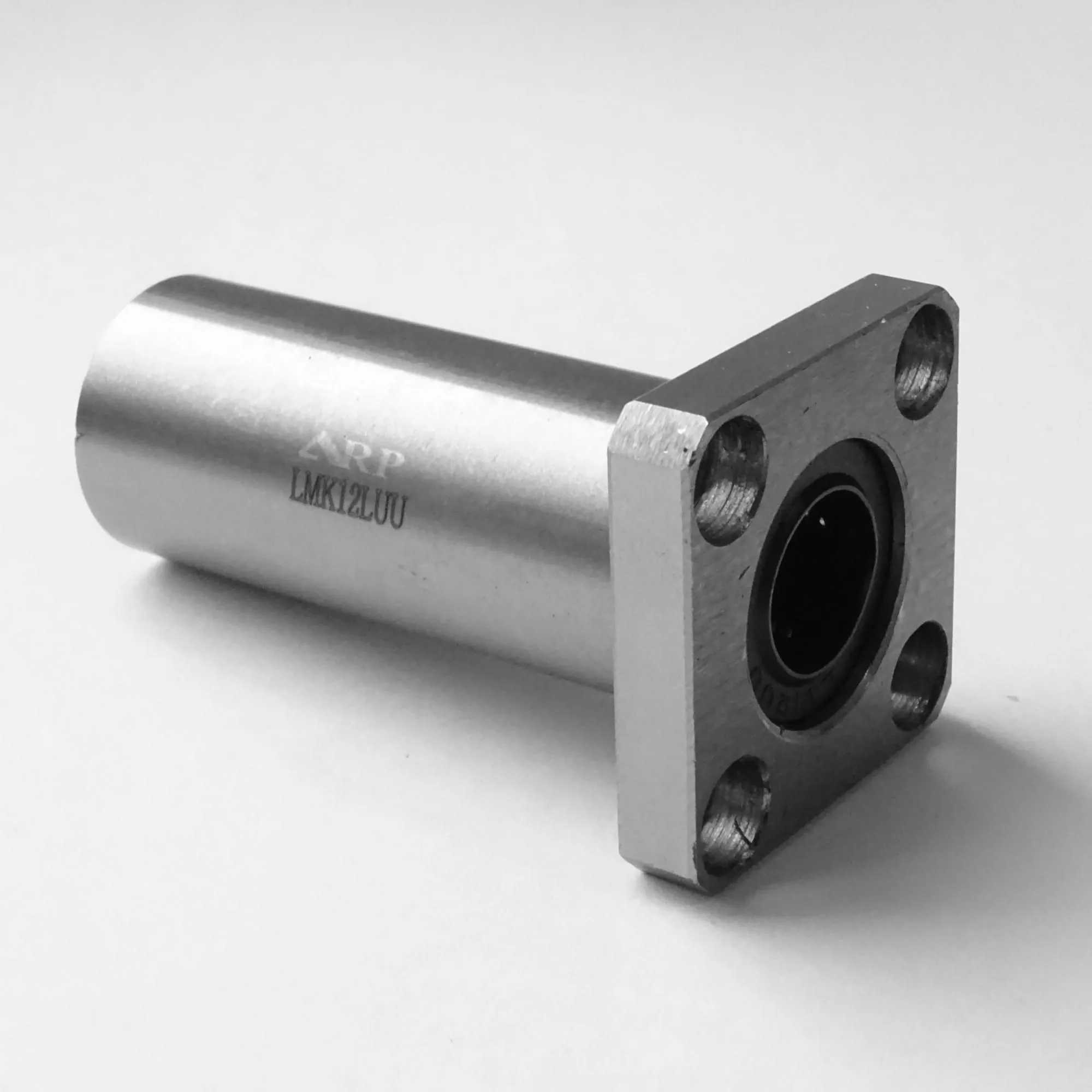

Подшипник линейный шариковый LMK12 LUU ARP
Идентификация
- Обозначение (ISO)
- LMK12 LUU
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMK12
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.076 кг
- Класс точности
- P0 (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Литиевая смазка
- Рабочая температура
- от -20°C до +80°C
- Внутренний диаметр (d)
- 12 мм
- Наружный диаметр (D)
- 21 мм
- Ширина (B)
- 57 мм
Описание
LMK12LUU — удлинённая линейная шариковая втулка (линейный подшипник) с квадратным фланцем, предназначенная для работы на цилиндрических валах диаметром 12 мм. Наличие квадратного фланца размером 32х32 мм позволяет монтировать подшипник непосредственно на плоскость подвижного узла оборудования без использования дополнительных корпусных элементов. Подшипник оснащен двумя контактными резиновыми уплотнениями (обозначение LUU / 2RS) для защиты от пыли и удерживания смазки, а также полиамидным сепаратором. Широко применяется в 3D-принтерах, малогабаритных станках с ЧПУ и автоматизированных линиях.
Вопросы и ответы по серии LMK12
В чем разница между подшипниками LMK12UU и LMK12LUU?
Подшипник LMK12UU имеет стандартную длину корпуса с одним сепаратором шариков и защитными уплотнениями с двух сторон. Модель LMK12LUU представляет собой удлиненную версию (Long type) с увеличенной базой качения и двумя рядами контуров шариков. Это обеспечивает повышенную динамическую и статическую грузоподъемность, а также лучшую устойчивость к опрокидывающим моментам.
Как расшифровываются обозначения и суффиксы в серии LMK12?
Префикс LMK указывает на линейную втулку с квадратным фланцем азиатского стандарта, а число 12 — на номинальный внутренний диаметр подшипника в миллиметрах. Суффикс UU обозначает наличие двухсторонних торцевых уплотнений для защиты от пыли и грязи. Буква L перед UU указывает на удлиненный корпус, а дополнительные индексы AJ и OP применяются для исполнений с регулируемым зазором или открытого типа.
Существует ли аналог подшипника LMK12 по ГОСТ и взаимозаменяемы ли они по ISO?
В отечественной системе ГОСТ прямых стандартизированных аналогов для линейных шариковых втулок с квадратным фланцем серии LMK нет. Подшипники LMK12 выпускаются по международным стандартизированным размерам и полностью взаимозаменяемы между производителями THK, IKO, Samick, NB, MISUMI и другими брендами. При замене следует контролировать длину корпуса (стандартная UU или длинная LUU) и размещение крепежных отверстий на фланце.
Какому валу должен соответствовать подшипник LMK12 для правильной работы?
Линейный подшипник LMK12 рассчитан на работу с прецизионными закаленными валами диаметром 12 мм с допуском g6 или h6. Поверхность вала должна иметь индукционную закалку до твердости 58-64 HRC и шероховатость не хуже Ra 0.4. Использование сырых или неточных валов приводит к быстрому износу дорожек качения, повреждению шариков и люфту.
В каких узлах и оборудовании чаще всего применяются подшипники LMK12?
Наличие квадратного фланца позволяет фиксировать подшипники LMK12 непосредственно на плоские монтажные плиты без дополнительных разъёмных корпусов. Они массово применяются в 3D-принтерах, фрезерных и гравировальных станках с ЧПУ, лазерных раскройщиках и упаковочных автоматах. Также их используют в полупроводниковом и медицинском оборудовании, где требуется точное линейное перемещение.
Монтаж и эксплуатация
- Посадка на вал
- g6, h6 (нормальный зазор) или f6
- Посадка в корпус
- H7 (свободная посадка в корпус) или J7 (переходная посадка)
- Монтаж
- Монтаж выполняется закреплением квадратного фланца винтами к плоской поверхности узла с помощью 4 монтажных отверстий. Цилиндрическая часть втулки базируется в отверстии корпуса по посадке H7 или J7. Запрещается передавать запрессовочные и ударные усилия через сепаратор или шарики, а вал необходимо вводить строго соосно во избежание выпадения шариков.
- Смазка
- Перед первым использованием следует полностью удалить консервационную смазку и заложить пластичную смазку на литиевой основе (класс NLGI 2 или EP2) непосредственно в шариковые каналы. При высоких скоростях перемещения допускается использование жидкого машинного или турбинного масла. Периодическое повторное смазывание рекомендуется выполнять примерно каждые 100 км пробега.
- Эксплуатация
- Подшипники серии LMK предназначены исключительно для чисто линейного возвратно-поступательного движения и не допускают вращения вокруг вала. Рабочий диапазон температур ограничен интервалом от -20°C до +80°C из-за присутствия полимерного сепаратора и резиновых уплотнений. При воздействии моментных нагрузок рекомендуется использовать удлиненную модификацию LMK12LUU или разносить два стандартных подшипника по длине.
Аналоги по каталогам производителей
- IKOLMK12LUU
- MISUMILMK12LUU
- NBLMK12LUU
- SamickLMK12LUU
- THKLMK12LUU
