LMH30 UU
Подшипник линейный шариковый LMH30 UU ARP
Идентификация
- Обозначение (ISO)
- LMH30 UU
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMH30
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.35 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -15°C до +80°C
- Внутренний диаметр (d)
- 30 мм
- Наружный диаметр (D)
- 45 мм
- Ширина (B)
- 64 мм
Описание

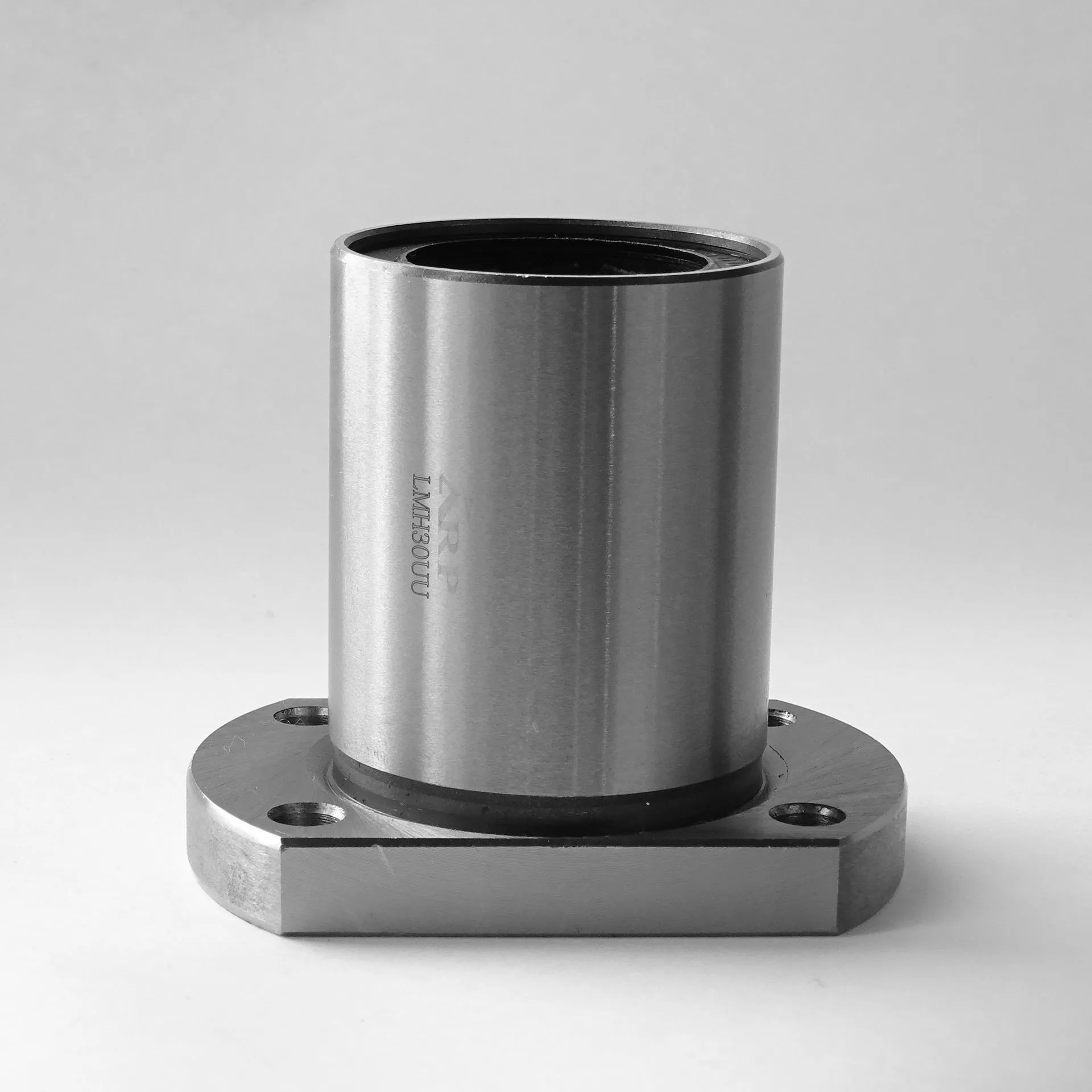

LMH30UU (производства ARP и аналогов) — фланцевый линейный шариковый подшипник (шариковая втулка) с овальным фланцем, усеченным с двух сторон. Модель предназначена для работы с закаленными полированными цилиндрическими валами диаметром 30 мм. Компактная форма овального фланца позволяет производить монтаж в условиях ограниченного пространства и при уменьшенном межосевом расстоянии. Подшипник снабжен двухсторонними контактными резиновыми уплотнениями (UU / 2RS) для защиты от пыли и загрязнений, а также полимерным сепаратором.
Вопросы и ответы по серии LMH30
Чем отличается исполнение LMH30UU от базового LMH30?
Суффикс UU в обозначении указывает на наличие двухсторонних резиновых уплотнений, которые защищают внутреннюю полость от пыли и удерживают смазку. Базовая версия поставляется только с консервационным маслом и требует самостоятельного закладывания рабочей смазки перед пуском. Для работы в стандартных и запыленных условиях рекомендуется выбирать модель с уплотнениями.
Существует ли прямой аналог подшипника LMH30 по ГОСТу?
Прямого отечественного аналога по ГОСТ для линейных втулок с овальным фланцем не существует, так как стандарты ГОСТ не нормируют фланцевые линейные подшипники качения. На рынке используются импортные подшипники, изготовленные по международным метрическим стандартам ISO. При замене подбирают детали по диаметру вала 30 мм и параметрам овального фланца.
В чем преимущество овального фланца LMH перед круглым и квадратным?
Овальный (срезанный) фланец серии LMH имеет меньшую высоту профиля по сравнению с круглыми (LMF) и квадратными (LMK) фланцами. Это позволяет размещать подшипники в условиях ограниченного пространства по высоте и уменьшать габариты узла. Несущая способность и точностные характеристики линейной втулки при этом сохраняются.
Как правильно выбрать посадочный вал для линейного подшипника LMH30?
Для линейной шариковой втулки LMH30 требуется закаленный шлифованный вал диаметром 30 мм с допуском h6, g6 или f6. Поверхностная твердость вала должна составлять 58-64 HRC для предотвращения выработки дорожек качения. Использование сырых или неточных валов приводит к быстрому износу шариков и сепаратора.
Где чаще всего используются подшипники серии LMH30?
Подшипники LMH30 применяются в станках с ЧПУ, 3D-принтерах, автоматизированных упаковочных линиях и координатных столах. Их устанавливают в узлы линейного перемещения, где необходима точность движения при ограниченном пространстве монтажа. Также они востребованы в медицинском оборудовании и лабораторных приборах.
Монтаж и эксплуатация
- Посадка на вал
- h6 (допускаются g6, f6)
- Посадка в корпус
- H7 (допускается J7 для переходной посадки)
- Монтаж
- Монтаж осуществляется за овальный фланец с помощью 4 крепежных болтов M6. При установке вал следует вводить строго соосно без перекосов, чтобы предотвратить выпадение шариков и повреждение уплотнений. Запрещается прикладывать ударные нагрузки к сепаратору или гильзе подшипника.
- Смазка
- Перед монтажом необходимо удалить консервационное масло и заложить пластичную литиевую смазку. Рекомендуемый объем заполнения составляет 30-50% свободного пространства втулки. Повторную смазку проводят регулярно в зависимости от условий эксплуатации.
- Эксплуатация
- Рабочая температура подшипника ограничена диапазоном от -15 °C до +80 °C из-за применения полимерного сепаратора и резиновых уплотнений. Конструкция с овальным фланцем требует строгой параллельности направляющих валов для избежания перекосов. В сильно загрязненной среде рекомендуется дополнительная защита гофрочехлами.
Аналоги по каталогам производителей
- MISUMILMH30UU
- NBSMH30UU
- SamickLMH30UU
- THKLMH30UU
