LMH20 UU
Подшипник линейный шариковый LMH20 UU ARP
Идентификация
- Обозначение (ISO)
- LMH20 UU
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMH20
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.18 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +80°C
- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 32 мм
- Ширина (B)
- 42 мм
Описание

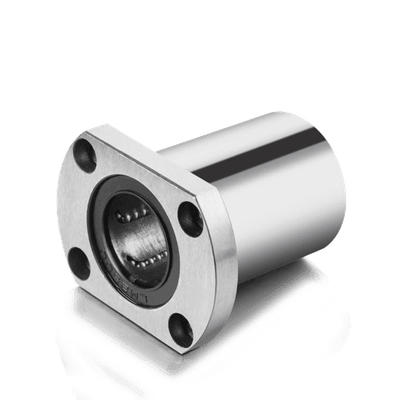

LMH20UU — фланцевая линейная втулка (линейный шариковый подшипник) с овальным (срезанным с двух сторон) фланцем под вал диаметром 20 мм. Овальная форма фланца снижает монтажную высоту и габариты узла по сравнению с круглыми (LMF) и квадратными (LMK) фланцами. Оснащён двусторонними резиновыми контактными уплотнениями (обозначение UU) для защиты от пыли и загрязнений, а также полиамидным сепаратором. Применяется в станках с ЧПУ, 3D-принтерах, автоматизированных линиях и упаковочном оборудовании.
Вопросы и ответы
В чем разница между подшипниками LMH20 и LMH20UU?
Обозначение UU указывает на наличие двусторонних контактных резиновых уплотнений для защиты от пыли и удерживания смазки внутри гильзы. Версия без индекса UU поставляется открытой и предназначена для работы в чистых защищенных узлах. По внешним габаритам и грузоподъемности оба исполнения полностью идентичны.
Чем линейный подшипник серии LMH отличается от серий LMF и LMK?
Серия LMH оснащена овальным фланцем, срезанным с двух противоположных сторон, тогда как у LMF фланец круглый, а у LMK — квадратный. Такая конструкция снижает габаритную высоту узла и позволяет монтировать подшипник в ограниченных пространственных условиях. Крепление осуществляется двумя болтами вместо четырех.
Есть ли прямой аналог подшипника LMH20 по ГОСТ или ISO?
В отечественной системе ГОСТ отдельного обозначения для фланцевых линейных втулок с овальным фланцем не предусмотрено, поэтому применяются международные обозначения ISO (серии LMH и LMEH). По диаметру вала (20 мм), наружному диаметру (32 мм) и длине (42 мм) он соответствует стандарту метрических линейных шарикоподшипников.
Как выбрать между стандартной версией LMH20UU и удлиненной LMH20LUU?
Удлиненная версия LMH20LUU имеет большую длину гильзы (80 мм против 42 мм) и увеличенное количество рабочих шариков в дорожках. Ее выбирают при высокой радиальной или моментной нагрузке для исключения перекосов и увеличения жесткости на длинных ходах. Стандартная модель LMH20UU лучше подходит для компактных узлов с умеренными нагрузками.
В каких узлах и оборудовании применяются линейные подшипники LMH20UU?
Подшипники LMH20UU применяются в 3D-принтерах, ЧПУ-фрезерах, плоттерах, упаковочных линиях и автоматизированных модулях линейного перемещения. Их монтируют на закаленные и шлифованные направляющие валы диаметром 20 мм. Овальный фланец делает их удобными для прямого монтажа на вертикальные и горизонтальные привалочные стенки.
Монтаж и эксплуатация
- Посадка на вал
- f6, g6, h6 (нормальный зазор) или f5, g5, h5 (уменьшенный зазор)
- Посадка в корпус
- H7 или J7 (посадка с зазором или переходная)
- Монтаж
- Закрепление выполняется болтами M5 через два отверстия во фланце. Запрещается запрессовывать гильзу с высоким усилием или фиксировать ее винтом прямо в наружную стенку, так как тонкостенный корпус легко деформируется. При установке важно обеспечить перпендикулярность привалочной поверхности к оси вала.
- Смазка
- Подшипник поставляется в консервационной масляной пленке, перед вводом в эксплуатацию требуется закладка пластичной смазки (например, на литиевой основе NLGI 2). Рабочий температурный диапазон ограничен от -15 °C до +80 °C из-за полимерного материала сепаратора.
- Эксплуатация
- Овальный фланец минимизирует монтажную высоту узла. Для достижения максимального ресурса и жесткости ориентируйте шариковые дорожки относительно вектора основной действующей нагрузки согласно руководству производителя.
Аналоги по каталогам производителей
- IKOLMH20UU
- MISUMILMH20UU
- SamickLMH20UU
- THKLMH20UU
