LMK16 UU

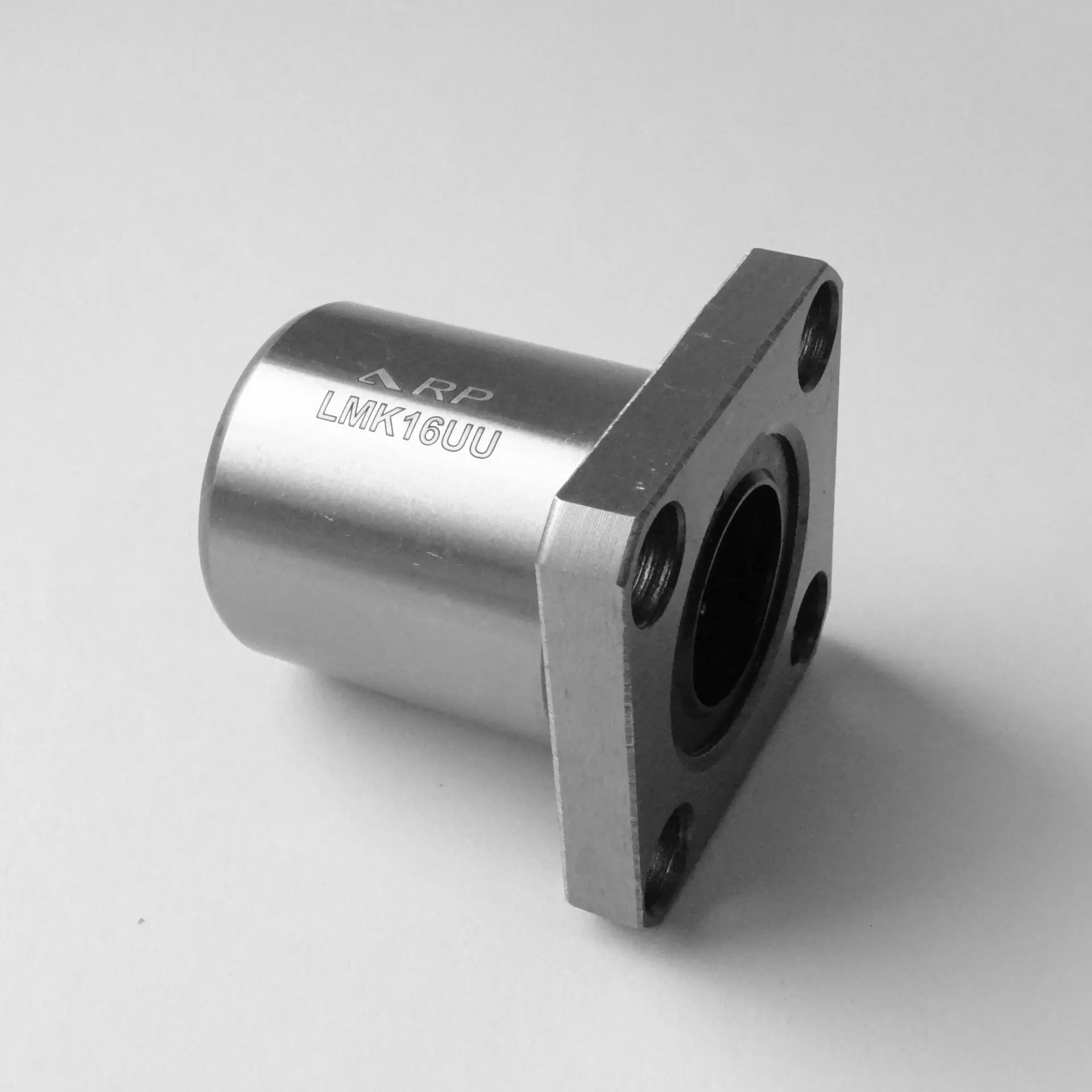

Подшипник линейный шариковый LMK16 UU ARP
Идентификация
- Обозначение (ISO)
- LMK16 UU
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMK16
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.105 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +80°C

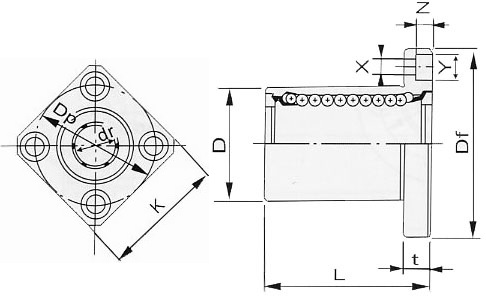

- Внутренний диаметр (d)
- 16 мм
- Наружный диаметр (D)
- 28 мм
- Ширина (B)
- 37 мм
Описание
LMK16UU (LMK16 UU) — линейный шариковый подшипник (шариковая втулка) с квадратным монтируемым фланцем для вала диаметром 16 мм. Изготовлен из закаленной подшипниковой стали с синтетическим сепаратором и 5 замкнутыми дорожками качения. Оснащен двусторонними контактными резиновыми уплотнениями (индекс UU / 2RS) для предотвращения попадания пыли и грязи. Наличие квадратного фланца с 4 монтажными отверстиями позволяет закреплять подшипник непосредственно на плоскость или стенку механизма без использования дополнительных опорных блоков. Применяется в станках с ЧПУ, 3D-принтерах, лазерных граверах, автоматизированных линиях и измерительном оборудовании.
Вопросы и ответы по серии LMK16
Что означает обозначение LMK16UU и как оно расшифровывается?
Обозначение LMK16UU указывает на линейную шариковую втулку с квадратным фланцем азиатского размера (JIS) под направляющий вал диаметром 16 мм. Буквенный индекс UU в конце обозначает наличие двухсторонних синтетических или резиновых уплотнений сальникового типа. Они предотвращают проникновение пыли, мелких частиц и удерживают пластичную смазку внутри корпуса.
В чем разница между сериями линейных подшипников LMK, LMF и LMH?
Все три серии относятся к фланцевым линейным втулкам качения, но отличаются геометрической формой фланца. Серия LMK имеет квадратный фланец, LMF — круглый, а LMH — овальный фланец со срезанными боковыми сторонами. Квадратный фланец LMK обеспечивает надежное крепление четырьмя винтами и удобен для монтажа в углах и вдоль плоских стенок.
Взаимозаменяемы ли подшипники LMK16 и европейская серия LMEK16?
Подшипники LMK16 и LMEK16 не являются прямо взаимозаменяемыми по габаритам корпуса. Серия LMK16 выполнена по азиатскому стандарту (JIS) с наружным диаметром гильзы 28 мм и длиной 37 мм. Европейская серия LMEK16 (по ISO/DIN) имеет наружный диаметр 26 мм и длину 36 мм, что требует изменения размеров посадочного отверстия в корпусе.
Какая направляющая необходима для правильной работы подшипника LMK16?
Подшипник LMK16 рассчитан на работу в паре с прецизионным полированным цилиндрическим валом диаметром 16 мм с квалитетом допуска h6 или g6. Поверхность вала должна быть индукционно закалена до твердости не менее 58–64 HRC. Использование обычных неколеных валов приведет к быстрому продавливанию канавок шариками и выходу узла из строя.
Где чаще всего применяются линейные подшипники LMK16UU?
Подшипники LMK16UU широко используются в 3D-принтерах, фрезерных и гравировальных станках с ЧПУ, плоттерах и лабораторных автоматизированных системах. Использование фланца позволяет закреплять подшипник непосредственно на плоскость или каретку без применения дополнительных стопорных колец.
Монтаж и эксплуатация
- Посадка на вал
- h6 или g6 (закаленный полированный вал с поверхностной твердостью 58–64 HRC)
- Посадка в корпус
- H7 или J7 (для монтажного отверстия под гильзу) либо свободная посадка при фиксации исключительно по фланцу
- Монтаж
- Монтаж выполняется винтами через четыре отверстия во фланце к плоской поверхности. При запрессовке гильзы в корпус запрещается прикладывать усилие к пластиковому сепаратору или защитным уплотнениям. Установку на вал следует производить плавно и аккуратно, совершая легкие вращательные движения, чтобы шарики не выпали из сепаратора.
- Смазка
- Подшипники поставляются в консервационном масле и перед первым пуском требуют набивки пластичной литиевой смазкой или заправки жидким индустриальным маслом. Пополнение смазки осуществляется периодически через защитные уплотнения или смазочное отверстие (в исполнениях с индексом OH).
- Эксплуатация
- Рабочий температурный диапазон ограничен от -15 °C до +80 °C из-за применения полимерного сепаратора. Линейные шариковые втулки предназначены только для поступательного движения и не рассчитаны на восприятие вращающего момента вокруг оси вала. При наличии опрокидывающих моментов рекомендуется устанавливать подшипники парами или использовать удлиненную серию LMK16L.
Аналоги по каталогам производителей
- IKOLMK16UU
- KBSLMK16UU
- NBSMK16GUU
- SamickLMK16UU
- THKLMK16UU
