LMK10 UU
Подшипник линейный шариковый LMK10 UU ARP
Идентификация
- Обозначение (ISO)
- LMK10 UU
- Обозначение (ГОСТ)
- LMK-10 UU
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMK10
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.045 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +80°C
- Внутренний диаметр (d)
- 10 мм
- Наружный диаметр (D)
- 19 мм
- Ширина (B)
- 29 мм
Описание

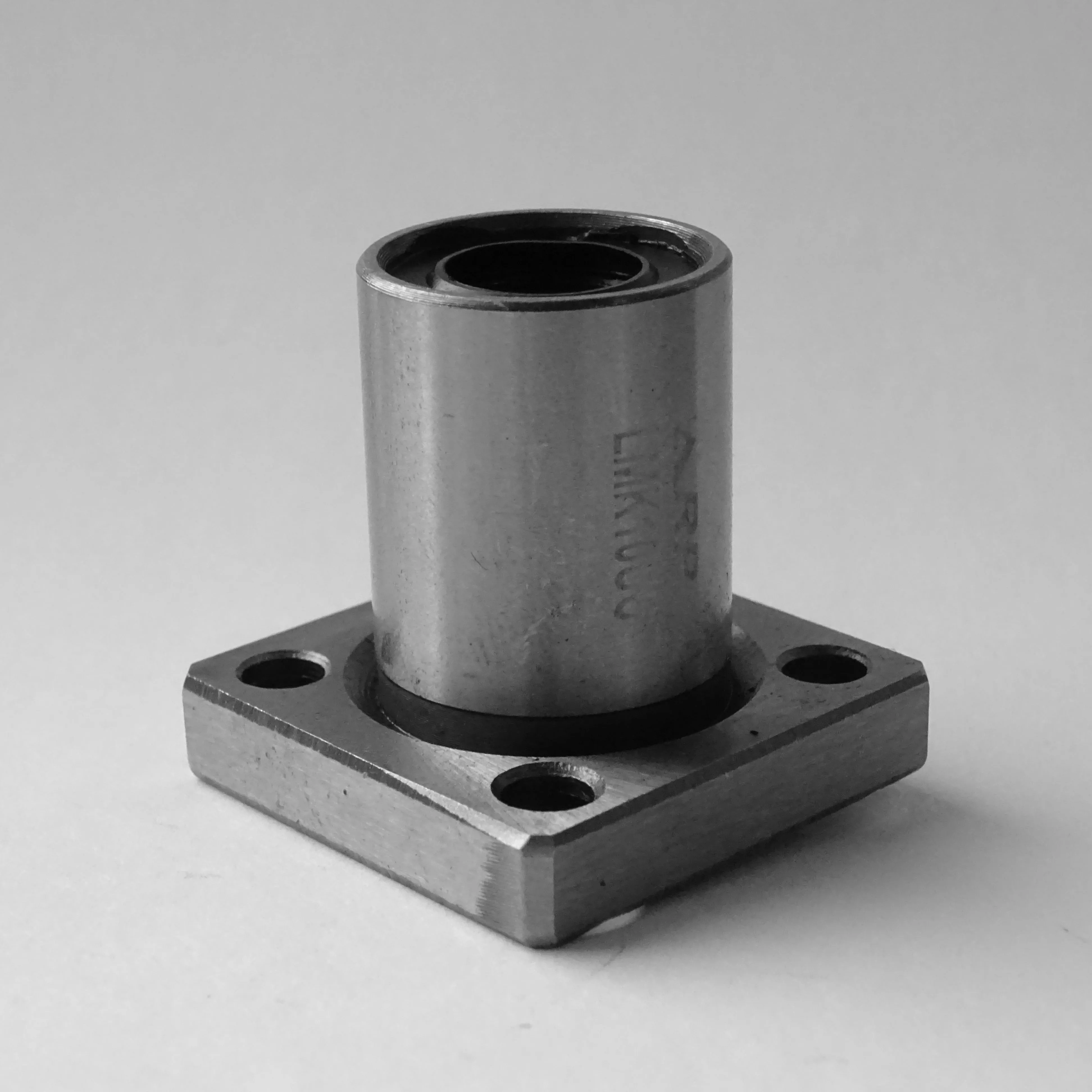

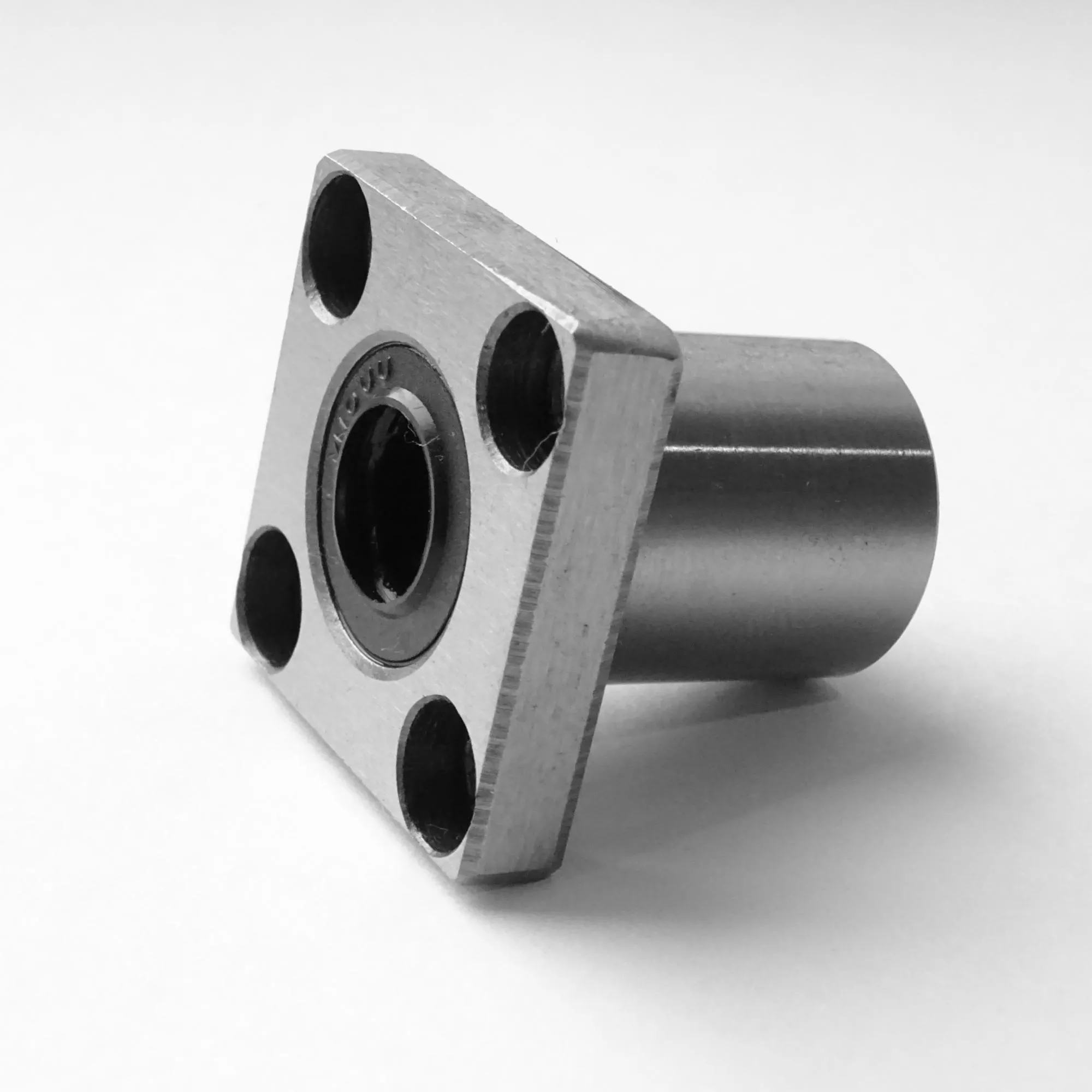

LMK10UU — линейная шариковая втулка (линейный подшипник) азиатского стандарта с квадратным фланцем для монтажа на плоскость. Конструктивно состоит из стальной гильзы, квадратного фланца с четырьмя крепёжными отверстиями, синтетического сепаратора, четырех замкнутых рециркуляционных рядов шариков и двухсторонних контактных уплотнений (UU/2RS). Предназначена для плавного прецизионного перемещения с низким коэффициентом трения по цилиндрическим направляющим валам диаметром 10 мм.
Вопросы и ответы по серии LMK10
Что означают буквы и индексы в обозначении подшипника LMK10 UU?
Обозначение LMK указывает на линейную шариковую втулку азиатского стандарта с квадратным фланцем для вала диаметром 10 мм. Суффикс UU означает наличие двухсторонней защиты в виде резиновых уплотнений для удержания смазки и предотвращения попадания пыли. Буква L в обозначении (например, LMK10LUU) указывает на удлиненную версию с повышенной грузоподъемностью.
Чем отличается серия LMK10 от LMF10 и LMH10?
Все эти серии представляют собой фланцевые линейные подшипники для вала 10 мм, но отличаются формой фланца. У серии LMK фланец квадратный, у LMF — круглый, а у LMH — срезанный овальный для установки в ограниченном пространстве. По внутреннему диаметру, несущей способности и посадочным размерам корпуса эти исполнения аналогичны.
Какие требования предъявляются к валу для линейного подшипника LMK10?
Шарики подшипника LMK10 перемещаются непосредственно по поверхности вала, поэтому он должен быть калиброванным и закаленным. Рекомендуется использовать прецизионные стальные валы (сталь SUJ2 или 100Cr6) с твердостью 58–64 HRC и шероховатостью Ra не хуже 0.4 мкм. Рекомендуемый допуск диаметра вала составляет h6, g6 или f6.
Как выбрать между обычной втулкой LMK10UU и удлиненной LMK10LUU?
Стандартная втулка LMK10UU (длиной 29 мм) предназначена для стандартных узлов линейного перемещения с невысокой моментом нагрузки. Удлиненная версия LMK10LUU имеет длину 55 мм и увеличенную длину контакта шариков, что обеспечивает более высокую динамическую и статическую грузоподъемность, а также сопротивление опрокидывающим моментам.
Каковы ограничения по скорости и рабочей температуре для подшипников LMK10?
Предельная скорость линейного перемещения для подшипников серии LMK10 составляет от 1.5 до 2 м/с. Из-за использования стандартного пластикового сепаратора из полиамида или POM рабочая температура ограничена диапазоном от -20 °C до +80 °C. Для более высоких температур требуются модификации со стальным сепаратором.
Монтаж и эксплуатация
- Посадка на вал
- h6 (допускается g6 или f6 для создания небольшой величины зазора и максимальной плавности)
- Посадка в корпус
- H7 (свободная посадка) или J7 (переходная посадка) для гильзы подшипника
- Монтаж
- Фиксация подшипника производится через 4 монтажных отверстия квадратного фланца с помощью винтов M4 к плоскости узла. Запрещается запрессовывать подшипник ударами по корпусу или зажимать внешний цилиндр стопорным винтом, так как это вызывает деформацию тонкостенной гильзы и заклинивание шариков.
- Смазка
- Перед первым использованием подшипник необходимо смазать пластичной консистентной смазкой на литиевой или молибденовой основе (класс NLGI 2). Смазка наносится непосредственно на шариковые дорожки сепаратора или на поверхность вала с периодическим пополнением каждые 100–500 км пробега.
- Эксплуатация
- Подшипник предназначен исключительно для осевого линейного перемещения и не должен воспринимать вращательный момент вокруг оси вала. При установке нескольких паралелльных валов требуется соблюдать строгую параллельность для предотвращения перекосов и повышенного износа.
Аналоги по каталогам производителей
- IKOLMK10UU
- KBSLMK-10UU
- MISUMILMK10UU
- NBSMK10GUU
- SAMICKLMK10UU
- THKLMK10UU
