Подшипник шариковый радиальный однорядный SS625ZZ (80025Ю) 4 ГПЗ
Идентификация
- Обозначение (ISO)
- SS625ZZ
- Обозначение (ГОСТ)
- 80025Ю
- Бренд
- 4 ГПЗ
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 625
- Материал
- Нержавеющая сталь
- Сепаратор
- Сталь штампованная
- Макс. обороты (смазка)
- 36 000 об/мин
- Масса
- 0.005 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- ZZ (двусторонние металлические защитные шайбы)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -60°C до +150°C

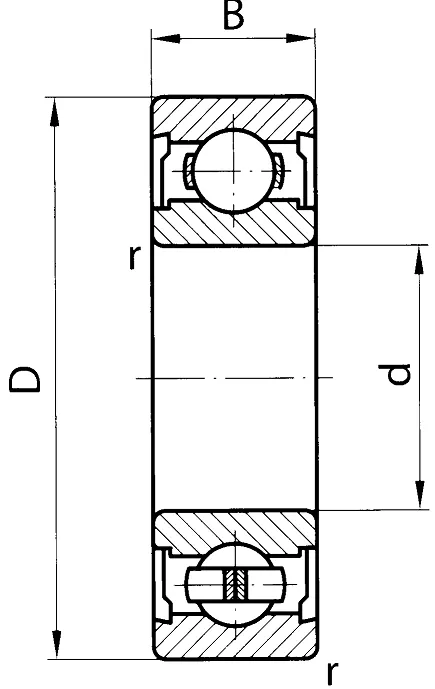

- Внутренний диаметр (d)
- 5 мм
- Наружный диаметр (D)
- 16 мм
- Ширина (B)
- 5 мм
Описание
80025Ю — миниатюрный однорядный радиальный шариковый подшипник производства 4 ГПЗ (СПЗ-4). Габаритные размеры: 5х16х5 мм. Буква «Ю» в маркировке указывают на изготовление деталей из нержавеющей (коррозионностойкой) стали (марки 95Х18), а цифры «80» — на наличие защитных металлических шайб с двух сторон (соответствует международному обозначению 2Z / ZZ). Изделие предназначается для работы в условиях повышенной влажности и агрессивных сред. Подшипник применяется в узлах топливных насосов тракторной техники (Т-25А, Т-40, Т-151К), в авиационных приборах и электромашинах, а также в точных механизмах, 3D-принтерах и ЧПУ-станках.
Вопросы и ответы по серии 625
В чем разница между уплотнениями в подшипниках серии 625 (открытый, ZZ, 2RS)?
Открытый подшипник 625 не имеет уплотнений и предназначен для работы в закрытых узлах с собственной системой смазки. Исполнение 625 ZZ оснащено металлическими защитными шайбами с двух сторон, которые предотвращают вытекание смазки и защищают от пыли на высоких скоростях. Модификация 625 2RS оборудована контактными резиновыми уплотнениями, обеспечивающими наилучшую защиту от влаги и загрязнений.
Как подшипник 625 обозначается по ГОСТ и что означает буква Ю в 80025 Ю?
По ГОСТ базовый открытый подшипник 625 обозначается цифрой 25. Версия с двумя металлическими защитными шайбами (625 ZZ) соответствует номеру 80025, а с резиновыми уплотнениями (625 2RS) — 180025. Буква «Ю» в конце отечественного обозначения указывает на то, что подшипник изготовлен из коррозионностойкой (нержавеющей) стали.
В каких устройствах чаще всего применяются миниатюрные подшипники 625?
Благодаря малым габаритам (5x16x5 мм) подшипники 625 широко используются в 3D-принтерах, роликах кареток и направляющих ЧПУ-станков. Также их часто устанавливают в маломощные электродвигатели, медицинскую и оргтехнику, радиоуправляемые модели и ручной электроинструмент. Изделия востребованы везде, где требуются компактность и высокое качество вращения.
Как выбрать подходящее исполнение подшипника 625 для своих задач?
Для работы в условиях запыленности или высокой влажности следует выбирать вариант 625 2RS, поскольку он полностью герметичен. В скоростных узлах с минимальным загрязнением лучше использовать 625 ZZ, обладающий меньшим трением. Открытые подшипники 625 применяют в случаях, когда узлу требуется периодическая жидкая смазка или работа в масляной ванне.
Что означают маркировки C3 и CM у подшипников серии 625?
Обозначение C3 указывает на увеличенный радиальный зазор, необходимый для работы при повышенных температурах или при посадке с натягом. Суффикс CM применяется в подшипниках электродвигателей для обозначения зауженного диапазона нормального зазора, что снижает уровень шума и вибраций. Если эти буквы отсутствуют, подшипник имеет стандартный радиальный зазор.
Монтаж и эксплуатация
- Посадка на вал
- k5, j6 (при вращающемся внутреннем кольце) или h5 (при неподвижном внутреннем кольце)
- Посадка в корпус
- H7, J7 (при неподвижном наружном кольце) или K7 (при повышенных нагрузках)
- Монтаж
- Монтаж миниатюрных подшипников требует аккуратности: категорически запрещено наносить удары молотком. Усилие прессования должно передаваться исключительно на монтируемое кольцо (на внутреннее при посадке на вал, на наружное при посадке в корпус), передача монтажного усилия через тела качения не допускается.
- Смазка
- Закрытые версии (2RS, ZZ) заправлены пластичной смазкой на заводе и не требуют обслуживания весь срок службы. Открытые подшипники 625 перед эксплуатацией смазываются пластичной смазкой (заполнение 30–50% свободного объема) или жидким маслом при высоких частотах вращения.
- Эксплуатация
- Подшипники серии 625 рассчитаны преимущественно на радиальную нагрузку, однако способны воспринимать осевые нагрузки до 70% от неиспользованной допустимой радиальной. Рабочая температура составляет от -30 до +110 °C для уплотнений 2RS и до +120 °C для открытых и ZZ версий.
Аналоги по каталогам производителей
- Koyo / JTEKTSS 625 ZZ
- NMBDDL-1650ZZ
- NSKSS625ZZ
- NTNSS625ZZ
- SKFSS 625-2Z
