Подшипник шариковый радиально-упорный 7208 CE (36208 Е) CRAFT
Идентификация
- Обозначение (ISO)
- 7208 CE
- Обозначение (ГОСТ)
- 36208 Е
- Бренд
- CRAFT
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 30200
- Рядность
- однорядный
- Материал
- Сталь
- Динам. грузоподъемность (C)
- 36.4 кН
- Статич. грузоподъемность (C₀)
- 25.2 кН
- Макс. обороты (смазка)
- 14 000 об/мин
- Макс. обороты (масло)
- 18 000 об/мин
- Масса
- 0.402 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

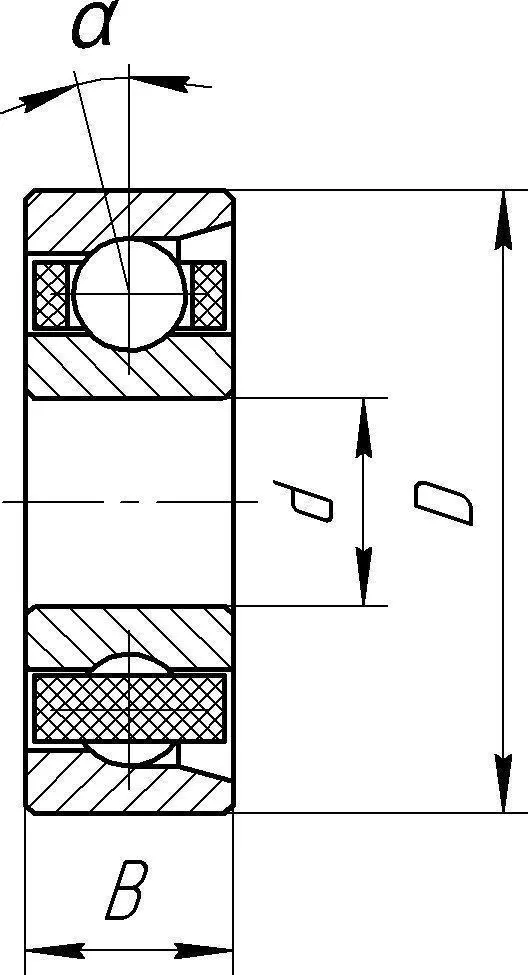

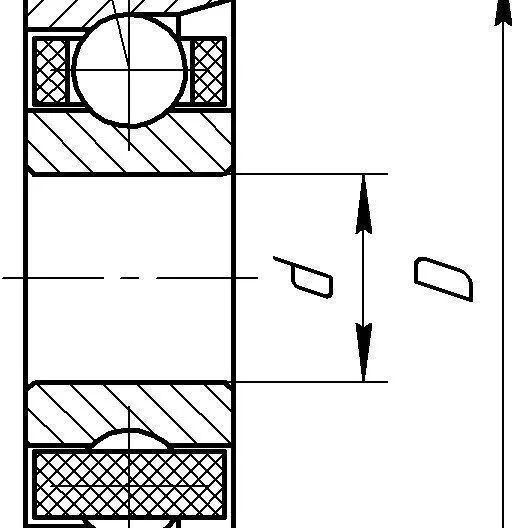

- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 80 мм
- Ширина (B)
- 18 мм
- Смещение точки приложения нагрузки (a)
- 17 мм
Описание
Подшипник 7208CE бренда CRAFT — однорядный радиально-упорный шариковый подшипник с размерами 40x80x18 мм. Соответствует советскому/российскому обозначению ГОСТ 36208Е (6-36208Е). Индекс «C» указывает на угол контакта 15°, а «E» — на усиленное внутреннее исполнение (повышенная грузоподъёмность). Предназначен для восприятия комбинированных (радиальных и односторонних осевых) нагрузок при высокой частоте вращения. Широко применяется в узлах сельскохозяйственной техники (передняя опора бокового вала отбора мощности тракторов МТЗ, приводы комбайнов КОП-1.4 и косилок КПС-5Г), а также в промышленном оборудовании, станочных шпинделях, редукторах и электродвигателях.
Вопросы и ответы по серии 30200
Что означают обозначения C, A5, P4 и SUL в артикулах подшипников этой серии?
Буквы C и A5 указывают на угол контакта: C соответствуют 15°, а A5 — 25°. Символ P4 обозначает высокий класс точности по ISO (эквивалент ABEC 7), необходимый для прецизионного оборудования. Обозначение SUL указывает на универсальное исполнение подшипника для парной установки с легким предварительным натягом.
Бывают ли подшипники серии 30200 (7200) с уплотнениями и как регулируется зазор?
Прецизионные шпиндельные подшипники этой серии обычно поставляются открытыми для смазки маслом или пластичной смазкой, но существуют модификации с неконтактными (V1V) или контактными (2RS) уплотнениями. Осевой зазор и преднатяг у однорядных подшипников не задаются как зазор в радиальных подшипниках, а создаются при монтаже парным поджатием или задаются заводским классом преднатяга (L, M, H).
Как подшипники серии 7200 / 30200 по ISO соотносятся с системой ГОСТ?
Международной серии ISO 7200 (например, 7211, 7212, 7216) в отечественной системе ГОСТ соответствуют серии 36200 (угол контакта 12°), 46200 (угол 26°) или 66200 (угол 36°). Например, подшипник 7211 с углом 25° по ГОСТ маркируется как 46211. При подборе аналога важно соблюдать соответствие класса точности (ГОСТ 4 соответствует ISO P4).
Как правильно выбрать схему дуплексирования (DB, DF, DT) для радиально-упорных подшипников?
Схема «спина к спине» (DB) обеспечивает максимальную жесткость узла и устойчивость к опрокидывающим моментам. Схема «лицом к лицу» (DF) лучше компенсирует несиловые перекосы вала и корпуса. Схема «тандем» (DT) применяется в случаях, когда требуется воспринимать огромную осевую нагрузку, действующую строго в одном направлении.
В каких узлах и оборудовании применяются подшипники этой серии?
Благодаря сочетанию высокой быстроходности и способности воспринимать совмещенные нагрузки, серия широко применяется в шпинделях металлообрабатывающих станков (токарных, фрезерных, шлифовальных). Также эти подшипники устанавливаются в высокоскоростные насосы, компрессоры, центрифуги и электродвигатели.
Монтаж и эксплуатация
- Посадка на вал
- js5 / k5
- Посадка в корпус
- JS6 / H6
- Монтаж
- Монтаж выполняется парами или комплектами (схемы DB, DF, DT). Категорически запрещено передавать монтажное усилие через тела качения. При установке парных подшипников необходимо контролировать направление углов контакта по маркировочным стрелкам (V-образная линия на наружных кольцах).
- Смазка
- Для высокоскоростных шпиндельных узлов применяется специальная пластичная смазка на синтетической основе с заполнением 15–25% свободного объема подшипника или масляно-воздушная смазка. Избыточное количество смазки недопустимо, так как вызывает перегрев узла.
- Эксплуатация
- Одиночный радиально-упорный подшипник не может воспринимать чистую радиальную нагрузку без осевого поджатия. В процессе запуска требуется проведение процедуры обкатки с постепенным наращиванием оборотов и контролем температуры.
Аналоги по каталогам производителей
- FAG7208-C
- NSK7208C
- NTN7208C
- SKF7208 CD
- SKF7208CD/P6
- VPK36208Е (7208CE)
- ГОСТ36208Е
- ГОСТ6-36208Е
