Подшипник шариковый самоустанавливающийся 2202-2RS (1502) FBJ
Идентификация
- Обозначение (ISO)
- 2202-2RS
- Обозначение (ГОСТ)
- 1502
- Бренд
- FBJ
Характеристики
Основные характеристики
- Тип
- Шариковый самоустанавливающийся
- Серия
- 22
- Рядность
- двухрядный
- Материал
- Нержавеющая сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 7.7 кН
- Макс. обороты (смазка)
- 13 300 об/мин
- Масса
- 0.06 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Литиевая смазка
- Рабочая температура
- от -30°C до +100°C

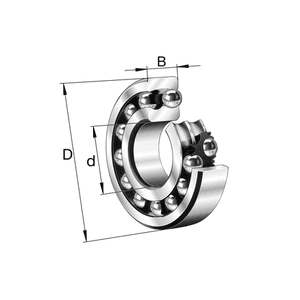

- Внутренний диаметр (d)
- 15 мм
- Наружный диаметр (D)
- 35 мм
- Ширина (B)
- 14 мм
Описание
Подшипник 2202-2RS (производитель FBJ) — двухрядный самоустанавливающийся (сферический) шариковый подшипник размером 15x35x14 мм. Сферическая беговая дорожка наружного кольца позволяет подшипнику самоустанавливаться, компенсируя прогибы вала и динамический или статический перекос относительно корпуса. Двустороннее контактное уплотнение 2RS удержает пластичную смазку внутри подшипника и надежно защищает рабочую зону от пыли, грязи и влаги. Применяется в опорах валов электродвигателей, насосов, вентиляторов, конвейеров и сельхозтехники.
Вопросы и ответы по серии 22
Чем отличаются подшипники серии 22 с цилиндрическим и коническим (K) отверстием?
Подшипники серии 22 с цилиндрическим отверстием монтируются непосредственно на цилиндрическую шейку вала. Обозначение с буквой K указывает на коническое отверстие 1:12, которое устанавливается на вал с помощью закрепительной втулки (серии H) или на конический вал. Монтаж на втулке упрощает установку, демонтаж и позволяет легко регулировать внутренний радиальный зазор.
Что означают маркировки TVH, 2RS и C3 в подшипниках серии 22?
Обозначение TVH (или TN9) указывает на сепаратор из армированного стекловолокном полиамида 66. Суффикс 2RS означает наличие контактных резинометаллических уплотнений с двух сторон для защиты от пыли и влаги. Маркировка C3 обозначает увеличенный радиальный зазор, необходимый при работе в условиях повышенных температур или при плотных посадках.
Какой аналог у серии 22 по стандарту ГОСТ?
По стандарту ГОСТ 28428-90 подшипники серии 22 соответствуют отечественной серии 1500 (например, ISO 2215 соответствует ГОСТ 1515). Версии с коническим отверстием на закрепительной втулке обозначаются по ГОСТ серией 11500. Размеры и сферическая геометрия дорожки качения наружного кольца у них полностью совпадают.
Чем отличается открытое исполнение серии 22 от закрытого 2RS?
Открытые подшипники подходят для работы в масляной ванне или с периодической подачей смазки при высокой частоте вращения и допускают углы перекоса вала до 4°. Закрытые подшипники 2RS заправлены пластичной смазкой на весь срок службы и защищены от грязи и влаги. Однако уплотнения снижают предельную скорость и уменьшают допустимый угловой перекос примерно до 1.5°.
Для каких условий применения подходят самоустанавливающиеся подшипники серии 22?
Подшипники серии 22 применяются в узлах с вероятным прогибом длинных валов или при рисках несоосности посадочных мест корпусов. Благодаря общей сферической дорожке качения наружного кольца подшипник компенсирует угловые перекосы без появления опасных локальных перегрузок. Их часто используют в сельскохозяйственной технике, вентиляторах, конвейерах и текстильном оборудовании.
Монтаж и эксплуатация
- Посадка на вал
- Для цилиндрического отверстия при вращающемся внутреннем кольце — k5, k6 или j6. При монтаже подшипника с коническим отверстием (K) на закрепительной втулке вал изготавливается по h8 или h9.
- Посадка в корпус
- При неподвижном наружном кольце рекомендуются посадки H7, H8 или J7.
- Монтаж
- Монтаж подшипников с коническим отверстием (K) выполняется затягиванием гайки закрепительной втулки с контролем уменьшения радиального зазора. Открытые исполнения допускают перекос вала до 4°, закрытые (2RS) — не более 1.5°. Усилие при монтаже должно передаваться исключительно на монтируемое кольцо.
- Смазка
- Закрытые версии 2RS заправлены литиевой смазкой на весь срок эксплуатации. Для открытых подшипников применяется пластичная смазка (заполнение 30–50% свободного объема) или жидкое масло при высоких скоростях.
- Эксплуатация
- Подшипники предназначены для радиальных нагрузок с возможностью восприятия небольших осевых усилий. Не допускается эксплуатация без минимальной радиальной нагрузки во избежание проскальзывания шариков.
Аналоги по каталогам производителей
- FAG2202-2RS-TVH
- KOYO2202 2RS
- NSK2202 2RS TNG
- NTN2202-2RS
- SKF2202 E-2RS1TN9
- SNR2202 EE G15
- ГОСТ1502 2RS
