7209ACD/P5

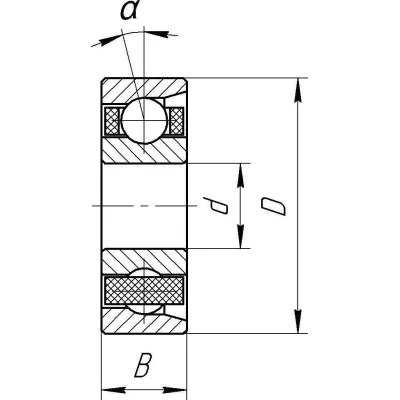

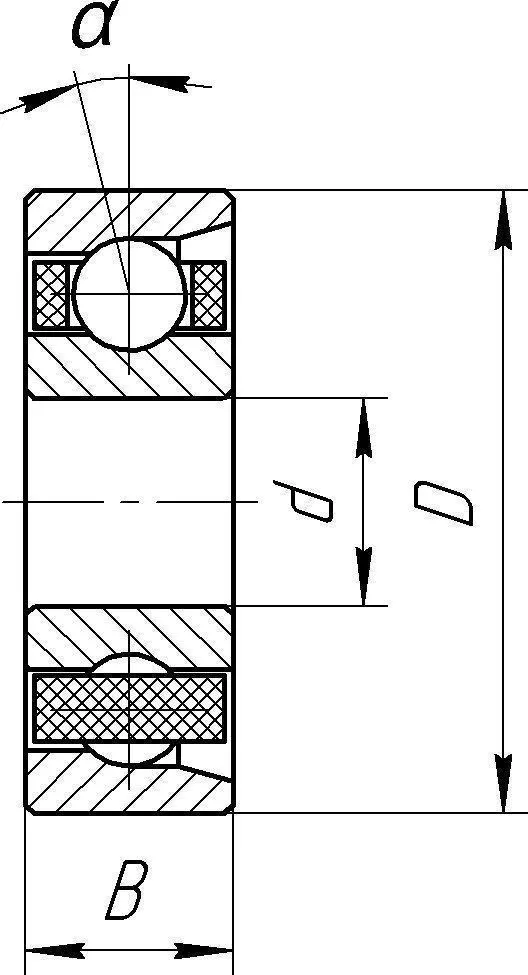

Обозначение 7209 указывает на международную серию шарикового радиально-упорного подшипника с размерами 45x85x19 мм. Суффикс ACD означает угол контакта 25° и оптимизированную внутреннюю геометрию, а P5 определяет прецизионный класс точности ISO 5 (ABEC-5). В зависимости от угла контакта в этой серии также выделяют варианты C (15°) и B (40°).

По международному стандарту ISO 7209 — это однорядный шариковый радиально-упорный подшипник. В системе ГОСТ его аналогами являются подшипники 46209 (угол контакта 26°), 36209 (угол контакта 36°) и 66209 (угол контакта 12°/15°). Обратите внимание, что чисто цифровое обозначение 7209 по ГОСТ принадлежит роликовому коническому подшипнику, поэтому при заказе важно уточнять тип тел качения.

Подшипники серии 7209 поставляются преимущественно открытыми для работы в масляной ванне или с пластичной смазкой. Для восприятия двусторонних осевых нагрузок их монтируют парами по схемам DB («спина к спине»), DF («лицо к лицу») или DT («тандем»). Подшипники универсального парного исполнения (например, GA, GB или UO) монтируются в комплекты без дополнительной подгонки зазора.

Выбор угла контакта зависит от соотношения осевой и радиальной нагрузок: угол 15° (C) рассчитан на максимальную частоту вращения и минимальный нагрев, 25° (ACD) дает универсальный баланс, а 40° (B) обеспечивает наибольшую осевую грузоподъемность. Класс точности P5 или P4 необходим для шпинделей станков и точных механизмов, тогда как стандартный класс P0 достаточен для общепромышленных узлов.

Подшипники 7209 широко используются в шпиндельных узлах токарных, фрезерных и шлифовальных станков. Они также устанавливаются в насосах высокого давления, компрессорах, промышленных редукторах и высокооборотистых электродвигателях. Их применение оптимально там, где требуются высокая жесткость вала и восприятие совмещенных радиально-осевых нагрузок.
