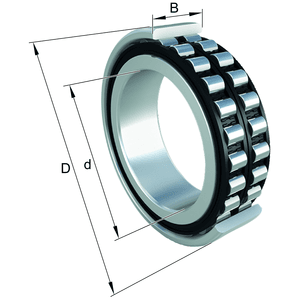

Подшипник роликовый цилиндрический NN3019K (6-3182119) 1 ГПЗ
Идентификация
- Обозначение (ISO)
- NN3019K
- Обозначение (ГОСТ)
- 6-3182119
- Бренд
- 1 ГПЗ
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NN3000
- Рядность
- двухрядный
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 153 кН
- Статич. грузоподъемность (C₀)
- 230 кН
- Макс. обороты (смазка)
- 5 600 об/мин
- Макс. обороты (масло)
- 6 300 об/мин
- Масса
- 2.12 кг
- Класс точности
- P6
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

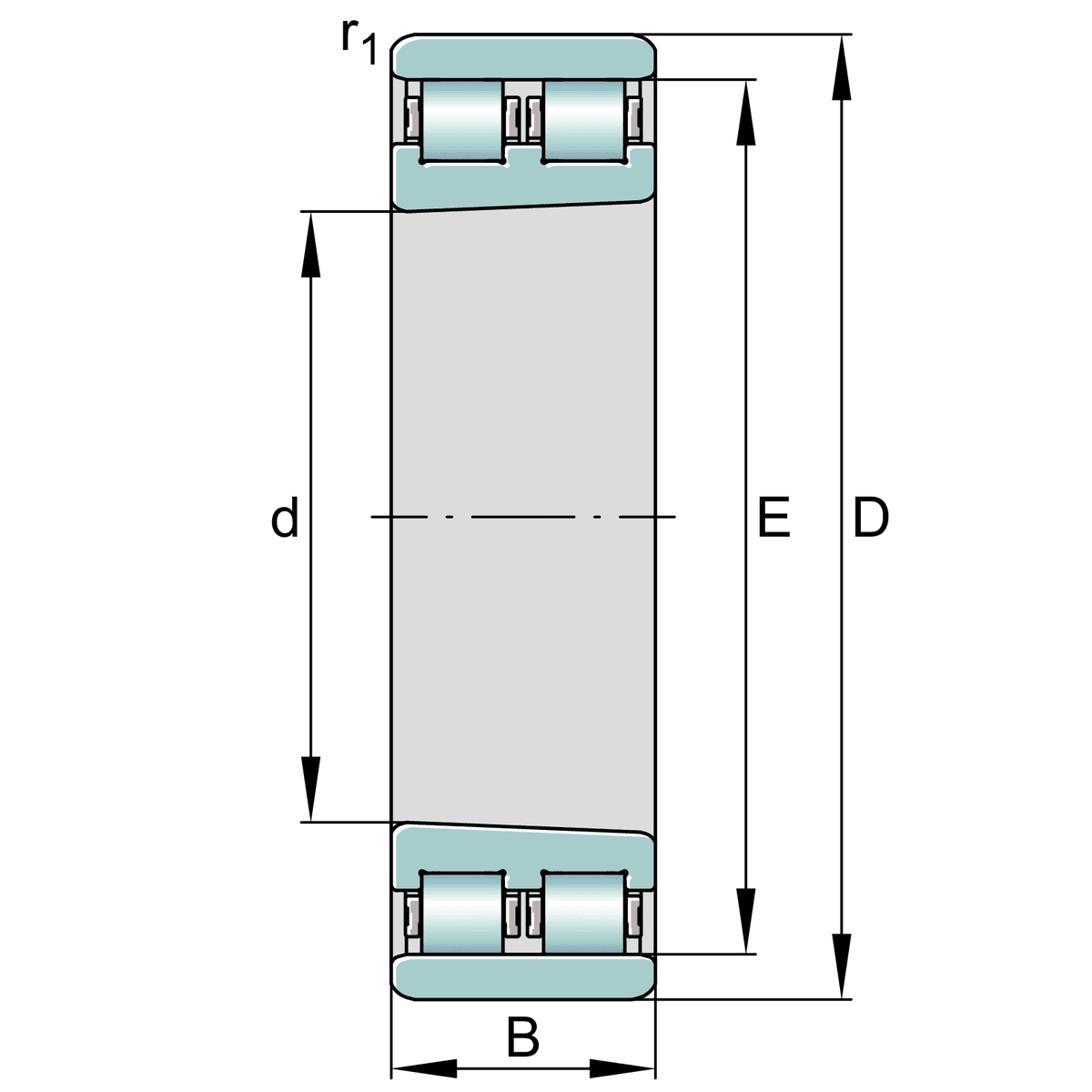

- Внутренний диаметр (d)
- 95 мм
- Наружный диаметр (D)
- 145 мм
- Ширина (B)
- 37 мм
- Диаметр борта наружного кольца (E)
- 132 мм
Описание
Подшипник 6-3182119 производства 1 ГПЗ — это двухрядный роликовый радиальный подшипник с короткими цилиндрическими роликами, коническим посадочным отверстием (1:12) и латунным сепаратором, выполненный по 6-му классу точности (ГОСТ 520). Отсутствие бортов на наружном кольце обеспечивает свободное осевое смещение деталей относительно друг друга («плавающая» опора), а коническая посадка дает возможность точной регулировки радиального зазора при монтаже. Изделие применяется в прецизионных шпиндельных узлах металлорежущих станков и тяжелонагруженных промышленных агрегатах.
Вопросы и ответы по серии NN3000
Чем отличаются подшипники серии NN3000 с буквой K от вариантов с цилиндрическим отверстием?
Буква K в обозначении (например, NN3011K или ГОСТ 3182111) указывает на коническое посадочное отверстие с конусностью 1:12. Такое исполнение позволяет точечно регулировать рабочий радиальный зазор или преднатяг при напрессовке кольца на коническую шейку вала. Варианты без буквы K имеют стандартное цилиндрическое отверстие с постоянным зазором.
Каково соответствие между обозначениями серии NN3000 по ISO и отечественному ГОСТ?
Подшипники серии NN3000K по международному стандарту ISO полностью соответствуют советской и российской серии 3182100 по ГОСТ (например, NN3011K является аналогом 5-3182111). Прецизионные классы точности по ГОСТ (5, 4, 2) эквивалентны международным классам P5, P4, SP и UP. Габаритные размеры и присоединительные характеристики у них полностью идентичны.
Бывают ли подшипники серии NN3000 с встроенными уплотнениями и как они смазываются?
Подшипники серии NN3000 изготавливаются исключительно в открытом исполнении, так как работают в высокоточных и высокоскоростных узлах. Для подвода смазки на наружном кольце предусмотрены смазочная канавка и отверстия (обозначение W33). Защита подшипника от попадания пыли и грязи обеспечивается внешними уплотнительными устройствами корпуса.
Как правильно выбрать класс точности и радиальный зазор для подшипников NN3000?
Для шпинделей токарных, фрезерных и шлифовальных станков выбираются повышенные классы точности (по ГОСТ 5, 4 или 2; по ISO P5, P4 или SP). Для подшипников с коническим отверстием радиальный зазор не фиксирован заводом, а выставляется по приборам при монтаже за счет осевого смещения внутреннего кольца по конусу вала. В общепромышленных узлах допускается использование стандартных классов точности.
В каком оборудовании и узлах применяются подшипники серии NN3000?
Основное применение двухрядных роликовых подшипников NN3000 (3182100) — шпиндельные опоры металлообрабатывающих станков различной сложности. Также они эксплуатируются в тяжелонагруженных редукторах, прокатных станах и центрифугах. Конструкция обеспечивает максимальную радиальную жесткость и способность выдерживать высокие радиальные нагрузки при высокой частоте вращения.
Монтаж и эксплуатация
- Посадка на вал

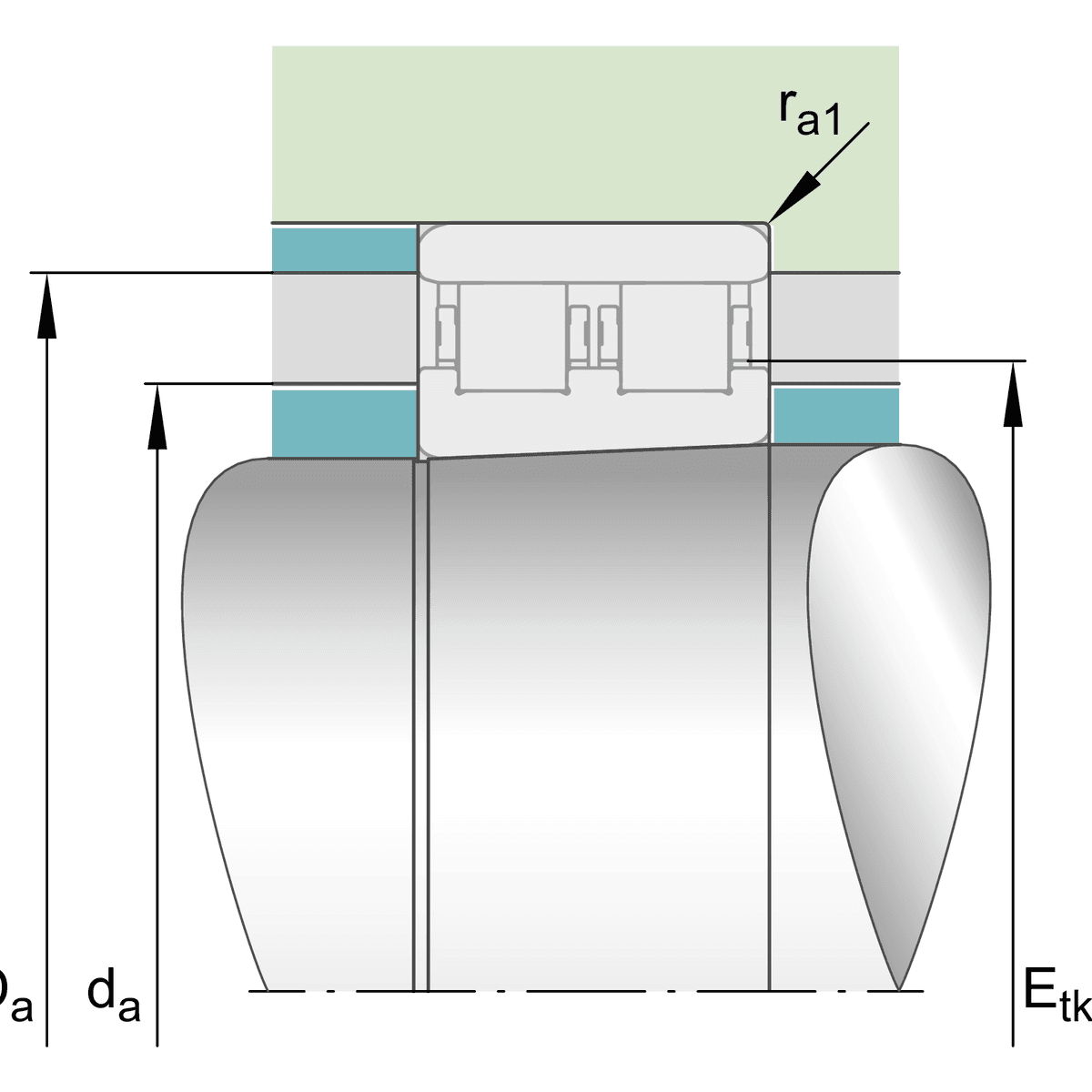

- Для цилиндрического отверстия применяются посадки k5, m5 или n6. Для конического отверстия (K / серия 3182100) монтаж выполняется на коническую шейку вала 1:12 с фиксацией и регулировкой затяжки гайкой.
- Посадка в корпус
- Для наружного кольца в корпусе обычно применяются посадки K6, M6 или JS6 в зависимости от требуемой фиксации (плавающая или фиксированная опора).
- Монтаж

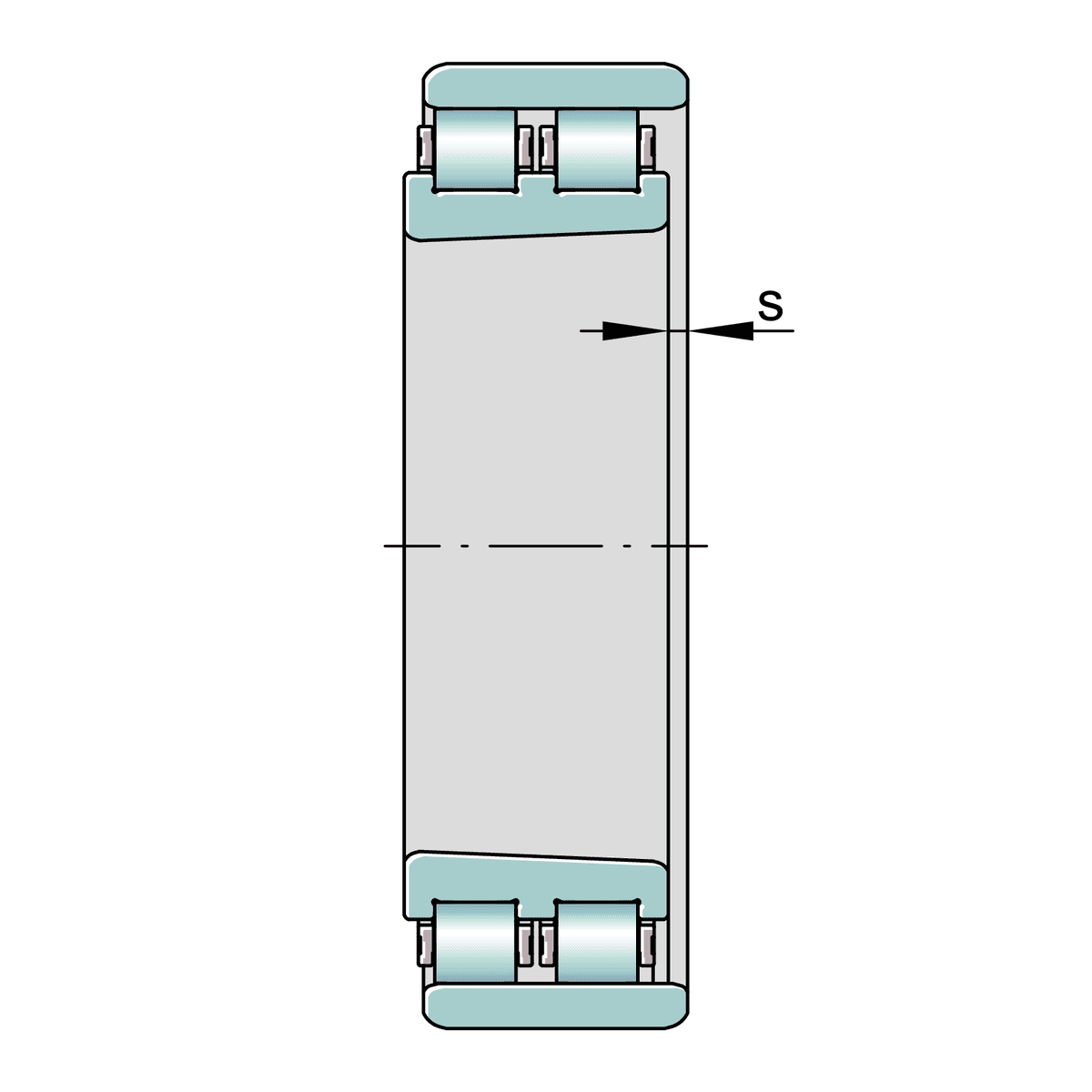

- Подшипники разборные: внутреннее кольцо с сепаратором и роликами монтируется отдельно от наружного кольца. Зазор подшипников с коническим отверстием регулируется при напрессовке внутреннего кольца на конический вал под контролем стрелочного индикатора или калибра.
- Смазка
- Применяется высокоскоростная пластичная смазка высокой чистоты (заполнение 15–30% свободного объема) или масляный туман/циркуляционное масляное смазывание через отверстия канавки W33 на наружном кольце.
- Эксплуатация
- Подшипник воспринимает исключительно радиальные нагрузки и абсолютно не воспринимает осевые усилия, которые должны компенсироваться отдельным упорным подшипником. Допустимый перекос валов чрезвычайно мал (не более 1–2 угловых минут).
Аналоги по каталогам производителей
- FAGNN3019-K-M-SP
- FLTNN 3019 KP51
- KoyoNN3019K
- NSKNN3019K
- NTNNN3019K
- SKFNN 3019 K/SP
- ZKLNN 3019 KP51
