NN3018K

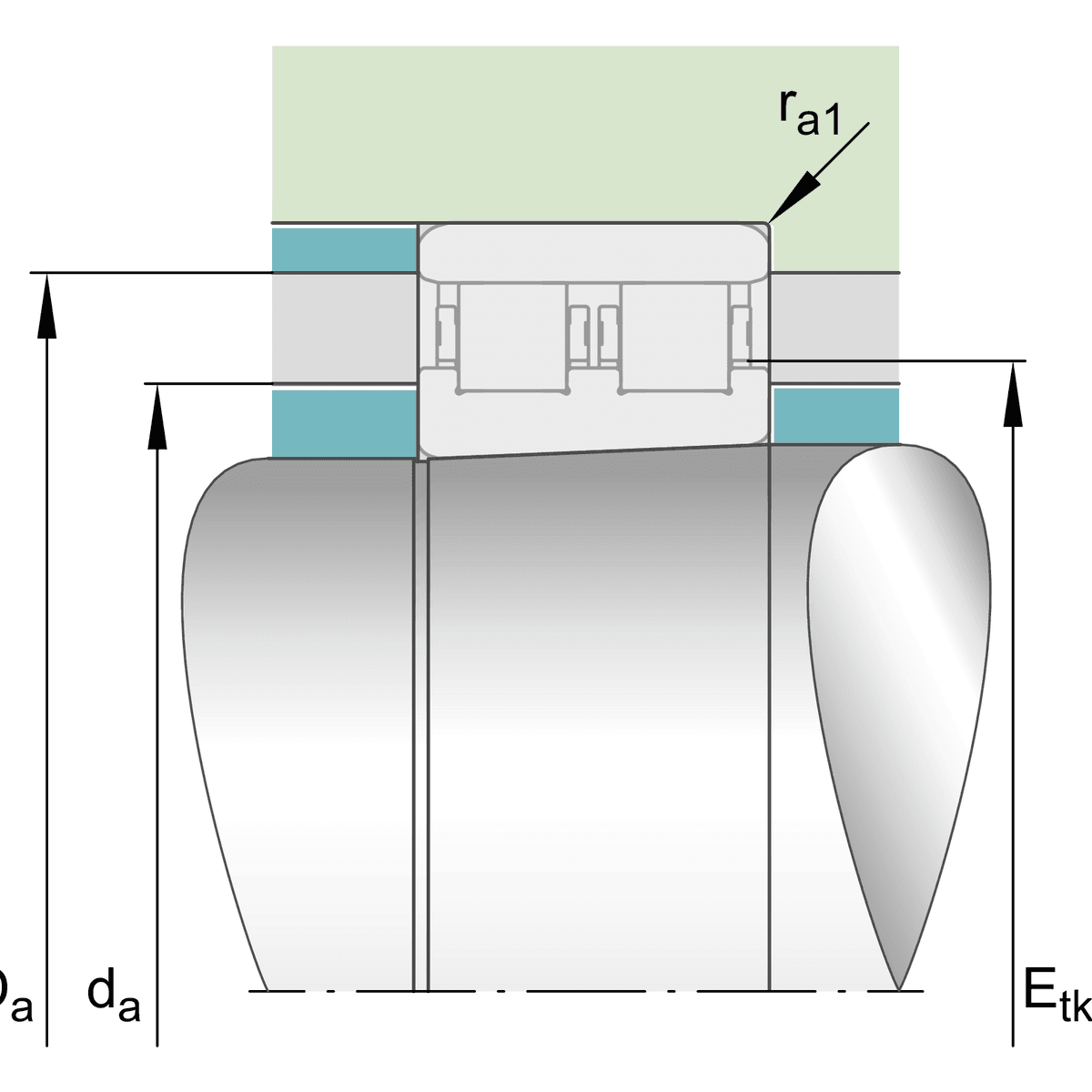

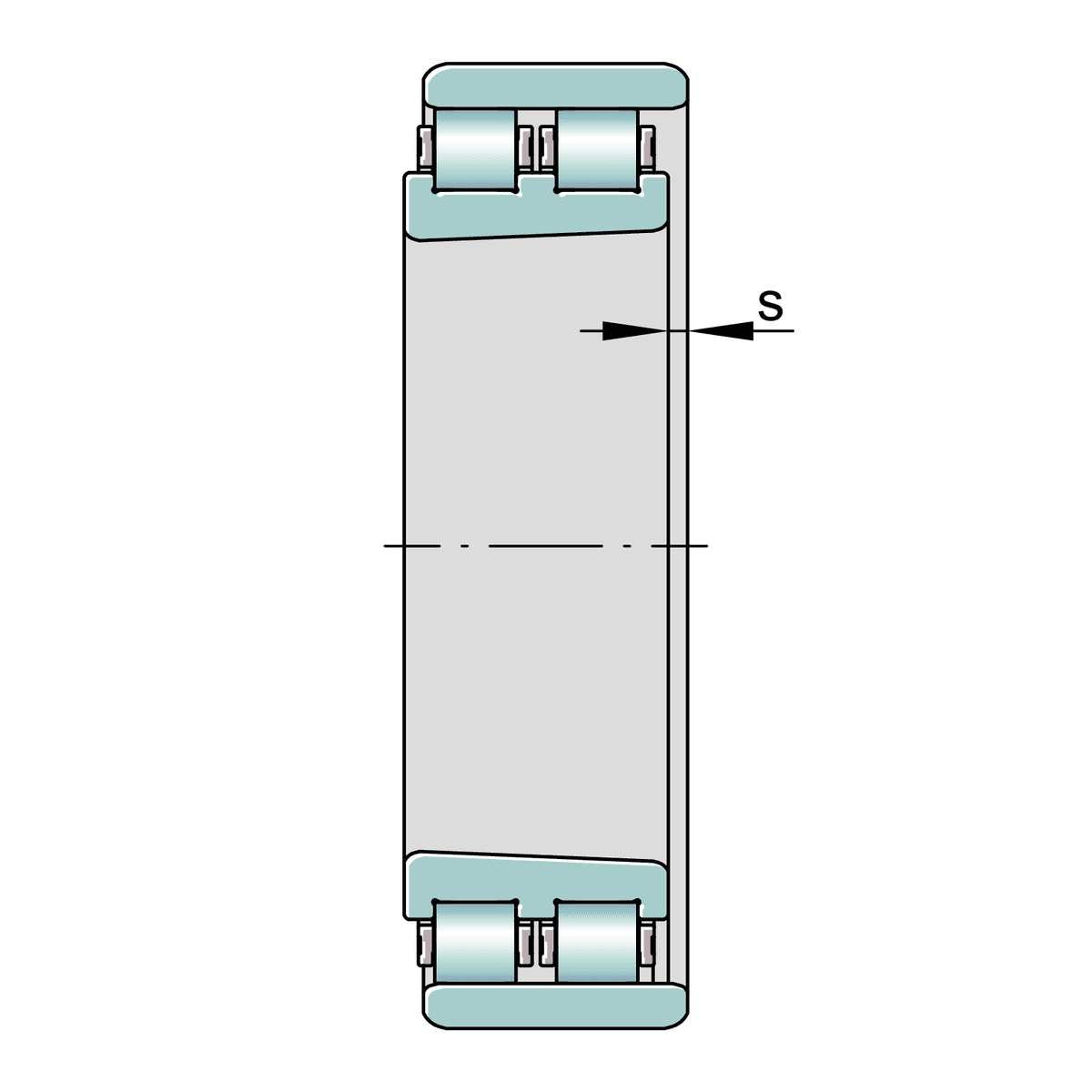

Обозначение NN3018 указывает на цилиндрическое внутреннее отверстие подшипника, тогда как суффикс K (NN3018K) обозначает коническое отверстие с конусностью 1:12. Коническое отверстие применяется для точной регулировки радиального зазора или создания преднатяга при запрессовке внутреннего кольца на коническую шейку вала. Это конструктивное отличие принципиально при подборе под посадочное место узла.

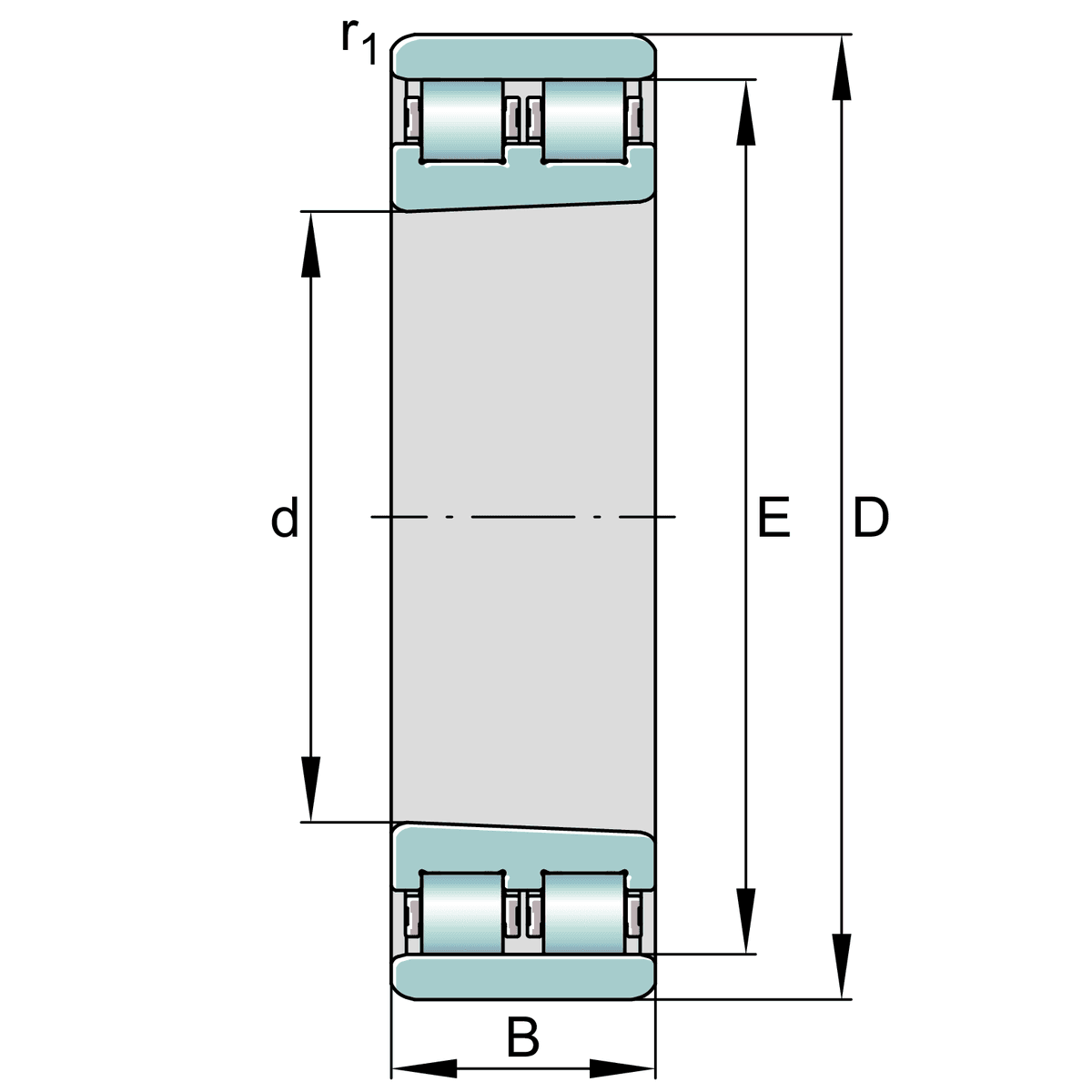

Прямым отечественным аналогом по ГОСТ 520-2011 является серия 3182118 (для версии с коническим отверстием — 3182118К или NN3018K). Префиксы перед ГОСТ-номером, такие как 5-3182118, 6-3182118 или 2-3182118, указывают на класс точности детали. Подшипники полностью совпадают по габаритным размерам 90x140x37 мм и базовым техническим характеристикам.

Подшипники серии NN3018 изготавливаются только открытого типа, без встроенных защитных шайб или контактных уплотнений. Защита подшипникового узла от пыли, влаги и удержание смазки реализуются внешними уплотнительными устройствами корпуса или шпиндельной головки. Для эффективного подвода смазочного материала большинство модификаций снабжаются канавкой и отверстиями на наружном кольце (обозначение W33 в ISO или ЛК в ГОСТ).

При выборе учитывают тип посадочного вала (цилиндрический NN3018 или конический NN3018K), требуемый класс точности (SP, P4, P5 или 2/4/5 класс по ГОСТ) и материал сепаратора. Латунный сепаратор (буквы M в ISO или Л в ГОСТ) выбирают для тяжелых нагрузок и вибраций, а полиамидный (TN9/TVP) — для работы на высоких оборотах. Также при наличии централизованной подачи смазки выбирают исполнение со смазочной канавкой W33.

Подшипники этой серии предназначены в первую очередь для главных шпинделей металлорежущих станков (токарных, фрезерных, шлифовальных), где необходимы высокая радиальная жесткость и прецизионная точность вращения. Наряду со станкостроением они применяются в тяжелонагруженных промышленном оборудовании, редукторах и прокатных станах. Подшипник рассчитан на восприятие высоких радиальных нагрузок при значительных скоростях вращения.
