3008 B2RSTVH

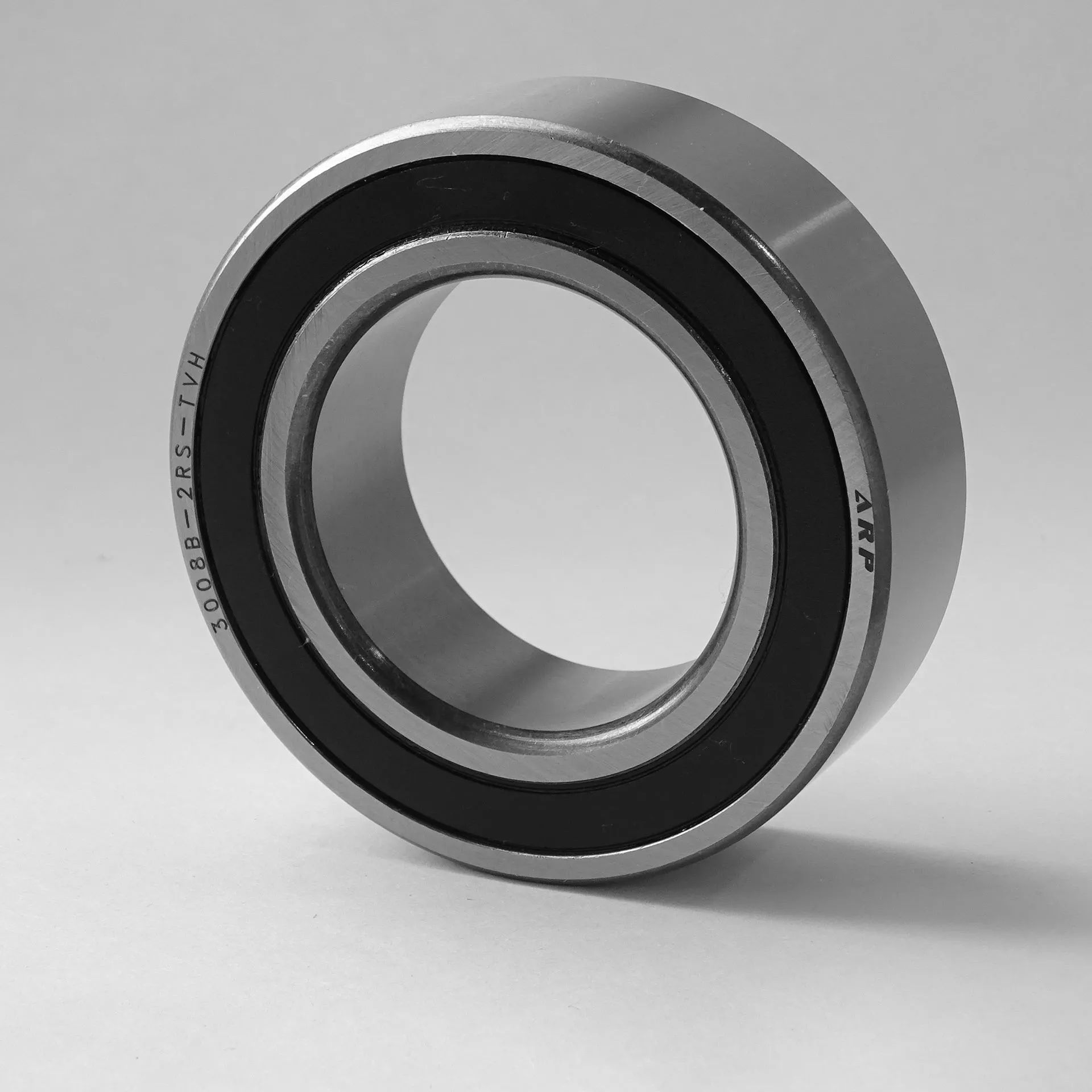

Подшипник шариковый радиально-упорный 3008 B2RSTVH ARP
Идентификация
- Обозначение (ISO)
- 3008 B2RSTVH
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 3000
- Рядность
- двухрядный
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 25 кН
- Статич. грузоподъемность (C₀)
- 21.3 кН
- Макс. обороты (смазка)
- 5 600 об/мин
- Масса
- 0.25 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RSR (двустороннее контактное уплотнение, усиленное)
- Рабочая температура
- от -30°C до +120°C

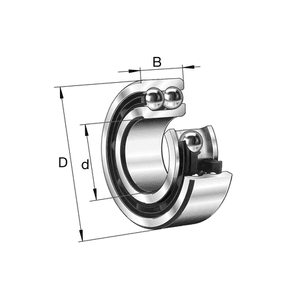

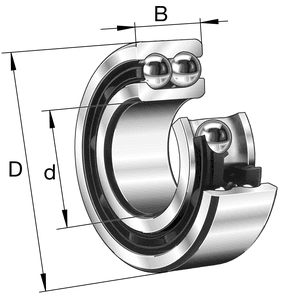

- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 68 мм
- Ширина (B)
- 21 мм

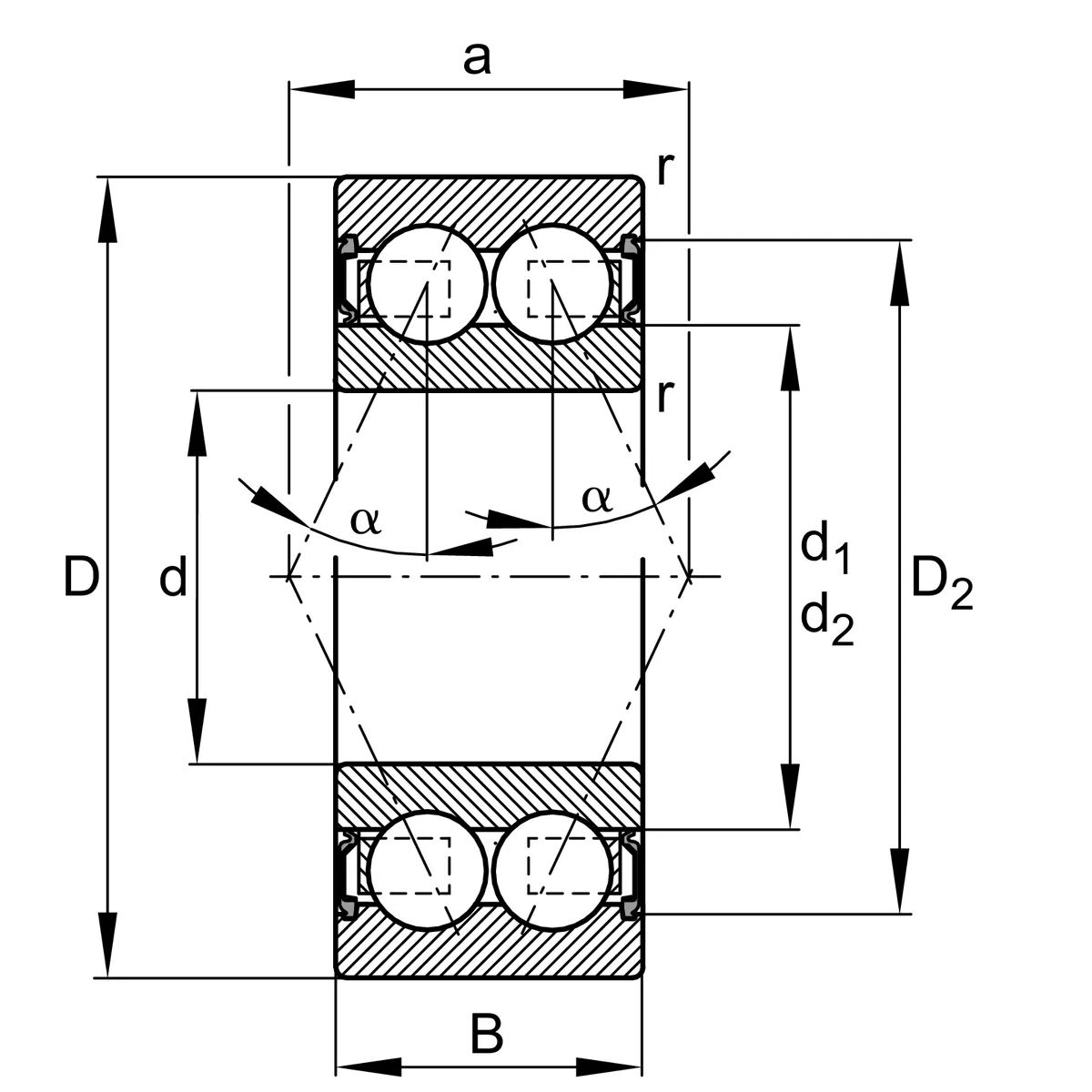

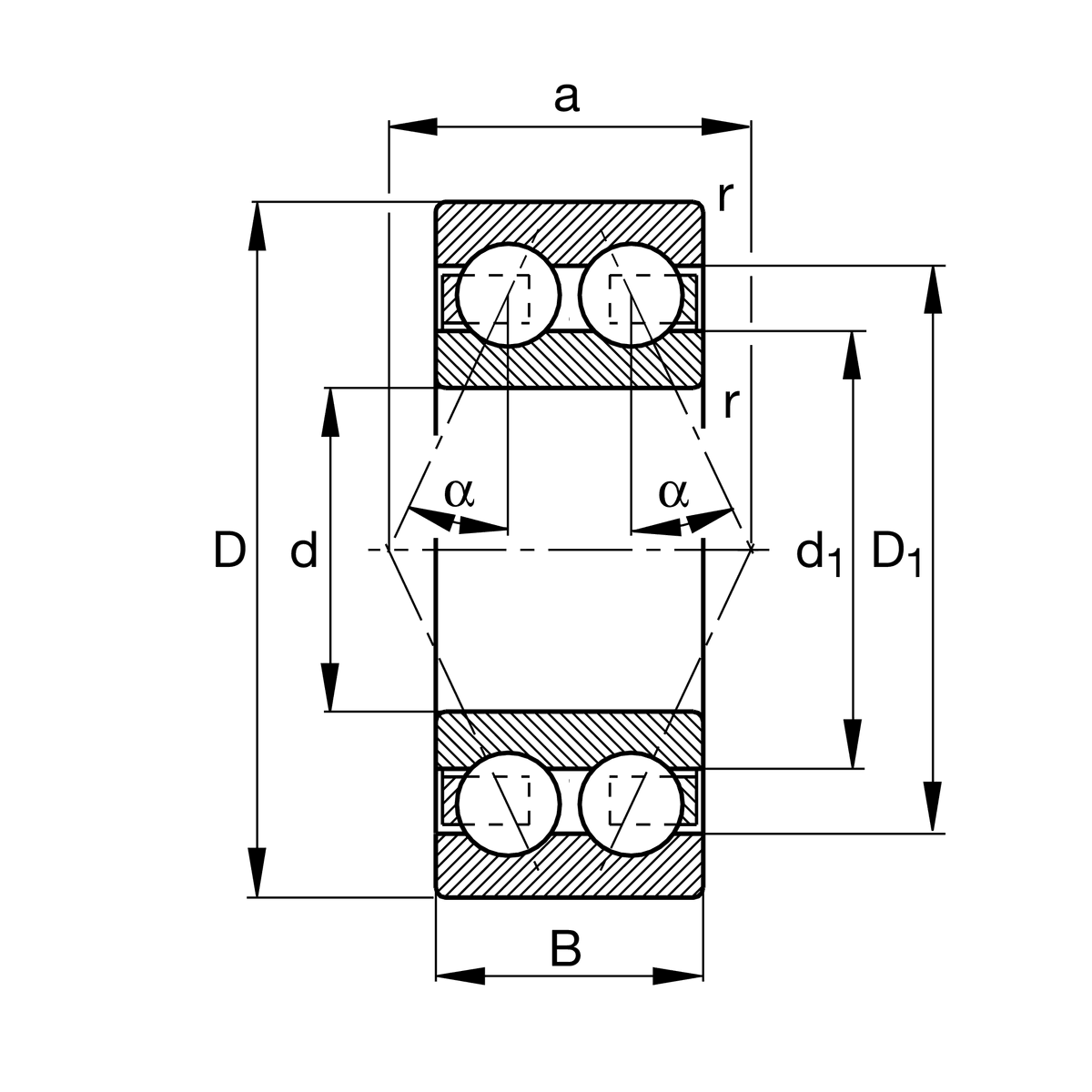

- Смещение точки приложения нагрузки (a)
- 33.4 мм
Описание
Подшипник 3008B2RSTVH (3008 B2RSTVH) бренда ARP представляет собой двурядный радиально-упорный шариковый подшипник стандартных размеров 40x68x21 мм (d=40 мм, D=68 мм, B=21 мм). Угол контакта составляет 25° (суффикс 'B'), изделие снабжено уплотнениями контактного типа из NBR с двух сторон ('2RS') и сепаратором из стеклонаполненного полиамида PA66 ('TVH'). Двурядная радиально-упорная конструкция обеспечиваетвосприятие тяжелых комбинированных (радиальных и двухсторонних осевых) нагрузок и высокий уровень жесткости вала. Применяется в шпинделях металлообрабатывающего оборудования, насосах, компрессорах и промышленных приводах.
Вопросы и ответы по серии 3000
Чем отличаются варианты подшипников серии 3000 с уплотнениями 2RS, 2Z и открытые?
Подшипники с уплотнениями 2RS (или 2RSR) оснащены контактными резиновыми пыльниками, надежно защищающими внутреннюю полость от влаги и грязи. Исполнение 2Z (или ZZ) снабжено металлическими защитными шайбами, которые обеспечивают меньшее трение и подходят для более высоких скоростей вращения. Открытые подшипники не имеют встроенных уплотнений и предназначены для работы в закрытых масляных ваннах или корпусах с внешней системой смазки.
Какой аналог имеет серия 3000 в отечественном стандарте ГОСТ?
В системах ГОСТ двухрядные радиально-упорные шарикоподшипники этой серии маркируются как 3056000 (например, ISO 3000 соответствует ГОСТ 3056000, ISO 3001 — ГОСТ 3056001). При этом присоединительные размеры колец (внутренний и наружный диаметры, ширина) по стандартам ISO и ГОСТ полностью совпадают. Перед заменой необходимо обратить внимание на тип сепаратора и наличие защитных уплотнений.
Что означают маркировки B, 2RSR и TVH в подшипнике 3000 B2RSTVH?
Буква B указывает на конструктивную модификацию внутреннего устройства подшипника без канавки для ввода шариков. Обозначение 2RSR (или 2RS) свидетельствует о наличии двухстороннего контактного уплотнения из резиновой смеси. Индекс TVH указывает на то, что сепаратор изготовлен из литого стеклонаполненного полиамида, что снижает шум и вес подшипника.
В каких узлах и оборудовании применяются подшипники серии 3000?
Двухрядные радиально-упорные подшипники серии 3000 широко используются в насосном оборудовании, промышленных редукторах, электроинструментах, компрессорах и автомобильных агрегатах. Они способны одновременно воспринимать высокие радиальные и двухсторонние осевые нагрузки, обеспечивая жесткую фиксацию вала. Их применяют как компактную альтернативу паре однорядных радиально-упорных подшипников.
Как правильно выбрать подшипник серии 3000 по зазорам и температурному режиму?
Для запыленной или влажной среды выбирают закрытые версии 2RS/2RSR, заправленные смазкой на весь срок службы. В узлах с повышенными температурами (свыше +120 °C) не рекомендуется использовать полиамидный сепаратор TVH, а лучше выбрать вариант с металлическим сепаратором. Для быстроходных узлов или при вероятности нагрева вала предпочтительнее варианты с повышенным радиальным зазором C3.
Монтаж и эксплуатация

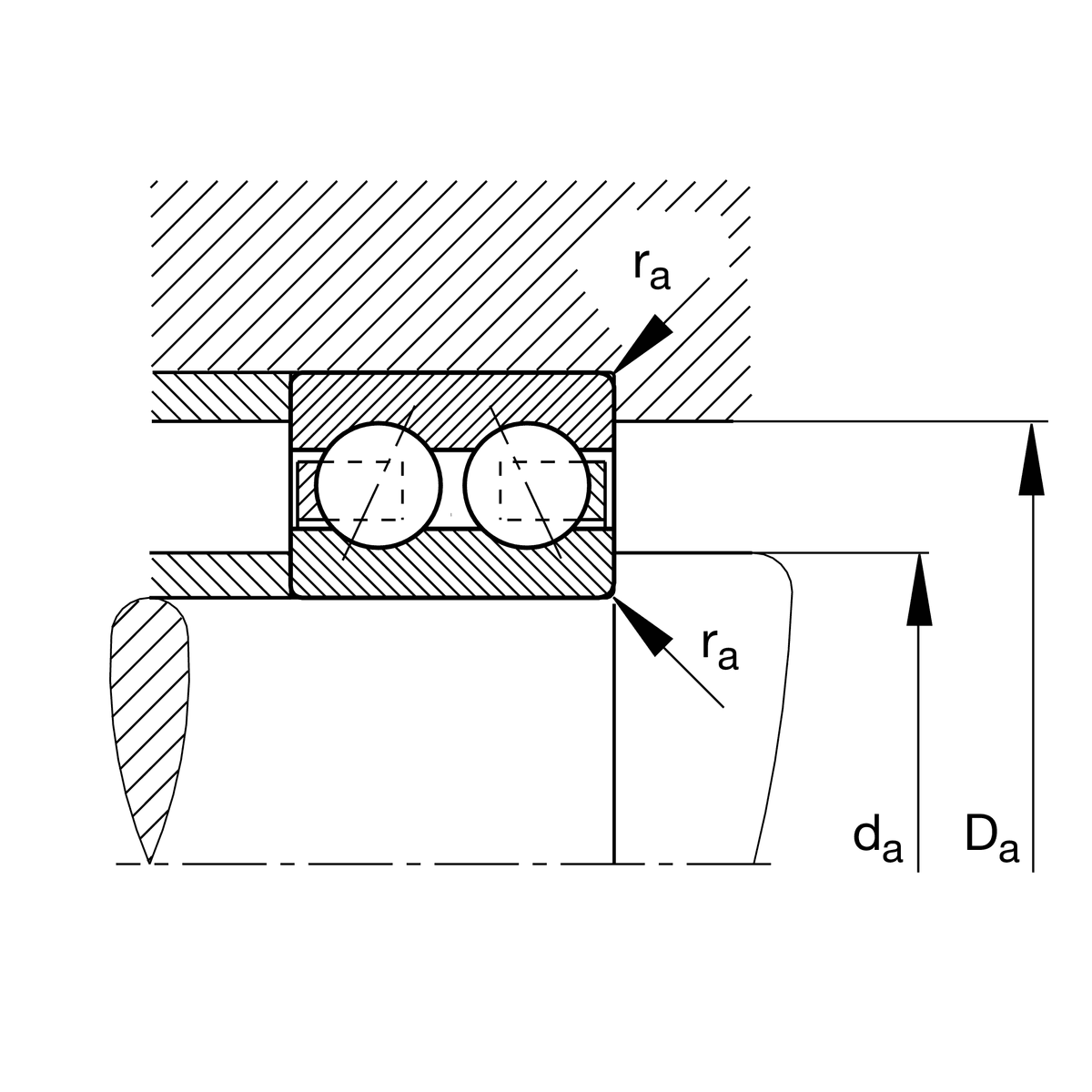

- Посадка на вал
- k5, j6
- Посадка в корпус
- H7, J7
- Монтаж
- Подшипники серии 3000 являются двухрядными и поставляются с заводским отрегулированным внутренним зазором, поэтому они не требуют настройки преднатяга при монтаже. Монтажные усилия должны прикладываться строго к запрессовываемому кольцу (к внутреннему кольцу при посадке на вал, к наружному — при установке в корпус) без передачи сил через тела качения.
- Смазка
- Закрытые модификации (2RS, 2RSR, 2Z) заправлены пластичной смазкой на весь срок службы и не требуют обслуживания. Открытые исполнения перед установкой смазываются пластичной смазкой на литиевой или комплексно-литиевой основе и требуют регулярного технического обслуживания.
- Эксплуатация
- Подшипники серии 3000 обеспечивают жесткую фиксацию вала в обоих осевых направлениях. Варианты с полиамидным сепаратором (TVH) ограничены по максимальной рабочей температуре до +120 °C.
Аналоги по каталогам производителей
- FAG3008-B-2RS-TVH
- INA3008-B-2RSR-TVH
- NKE3008-2RS
- SKF3008-2RS1
- ZEN3008-B-2RS
