ARP

JLM704649/JLM704610

Подшипник роликовый конический JLM704649/JLM704610 ARP

5 штв наличии

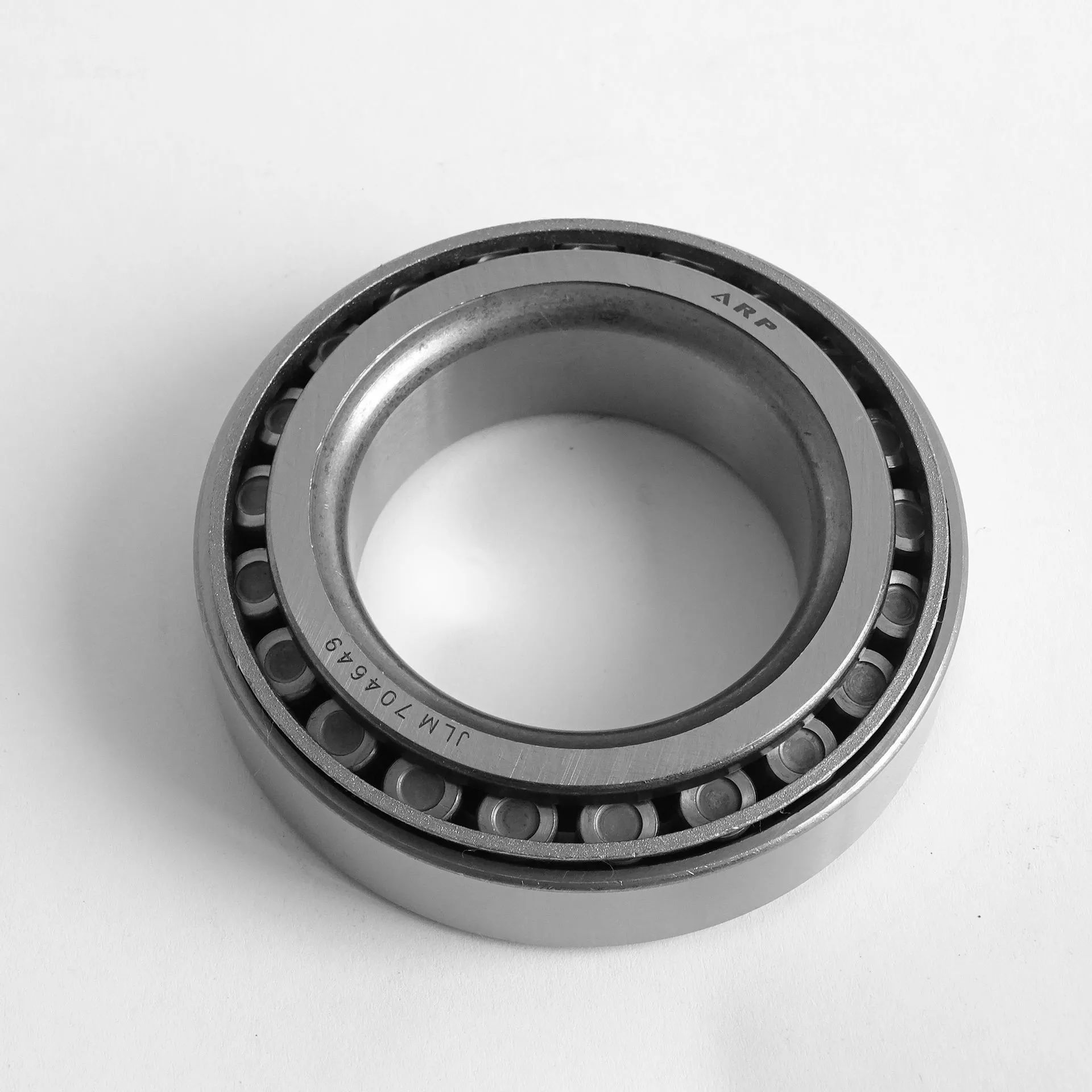

Подшипник роликовый конический JLM704649/JLM704610 ARP — фото 1 из 4
1/4

Идентификация

Обозначение (ISO)
JLM704649/JLM704610
Обозначение (ГОСТ)
JLM-704649/JLM704610
Бренд
ARP
В наличии
5 шт
Цена сайта1 580 ₽Розничная цена1 740 ₽
Санкт-Петербург5 шт
Готов к выдаче:Сегодня, 09:00

ИсполненияДругие производители2

CRAFTTimken

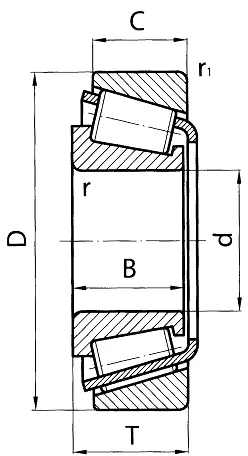

dвнутренний диаметр50мм
Dнаружный диаметр84мм
Tмонтажная высота22мм
Bширина внутреннего кольца22мм
Cширина наружного кольца17.5мм

Характеристики

Основные характеристики

Тип
Роликовый конический
Серия
7046
Сепаратор
Сталь штампованная
Динам. грузоподъемность (C)
77.5 кН
Статич. грузоподъемность (C₀)
94.5 кН
Макс. обороты (смазка)
4 300 об/мин
Макс. обороты (масло)
5 700 об/мин
Масса
0.466 кг
Класс точности
P0 (нормальный)
Зазор
Регулируемый (задаётся при монтаже)
Уплотнение
Открытый (без уплотнений)
Рабочая температура
от -40°C до +120°C
Внутренний диаметр (d)
50 мм
Наружный диаметр (D)
84 мм
Ширина (B)
22 мм
Ширина наружного кольца (C)
17.5 мм
Монтажная высота (T)
22 мм

Описание

Однорядный радиально-упорный роликовый конический подшипник метрической серии JLM (по стандарту ISO 355 / ABMA). Состоит из конуса в сборе с роликами и штампованным стальным сепаратором (JLM704649) и съемной чашки/внешнего кольца (JLM704610). Имеет размеры 50x84x22 мм (ширина внешнего кольца 17,5 мм) и предназначен для воспринимания одновременно высоких радиальных и односторонних осевых нагрузок. Широко используется в автомобильных дифференциалах мостов Dana 44 (Dodge, Chrysler, Nissan), трансмиссиях ZF S5-42/47 (Ford Heavy Duty), узлах спецтехники JCB, а также в редукторах привода ножа (МКШ) зерновых жаток комбайнов Case IH, John Deere и New Holland.

Вопросы и ответы

Есть ли у подшипников серии JLM704649/JLM704610 варианты с защитными уплотнениями или встроенным зазором?

Подшипники серии JLM704649/JLM704610 имеют открытую разборную конструкцию и поставляются без встроенных уплотнений или защитных шайб. Рабочий осевой зазор не задается при производстве, а регулируется вручную при монтаже узла смещением колец с помощью регулировочных прокладок или гаек.

Существует ли прямой аналог подшипника JLM704649/JLM704610 по стандарту ГОСТ?

Прямого аналога по ГОСТ с точными габаритными размерами 50x84x22 мм не предусмотрено, так как серия относится к метрической J-линейке стандартов ISO 355 / ABMA. При этом детали данного типоразмера от мировых производителей (Timken, NTN, Koyo, SKF, FAG) полностью взаимозаменяемы между собой.

Что означают маркировки JLM704649 и JLM704610 в обозначении подшипника?

Префикс JLM обозначает метрическую серию подшипников легкой-средней группы (J-line Medium). Обозначение JLM704649 относится к внутреннему кольцу с комплектом роликов и сепаратором (cone), а JLM704610 — к наружному ободу (cup). Сборный комплект подшипника маркируется как JLM704649/JLM704610 или JLM704649/10.

В каких узлах и технике чаще всего применяется серия JLM704649/JLM704610?

Подшипники серии активно используются в автомобилестроении и спецтехнике, в частности в редукторах, мостах, дифференциалах и ступицах. Кроме того, серия широко применяется в узлах сельскохозяйственной техники, такой как комбайны, тракторы и жатки John Deere, Case IH и New Holland.

Как правильно выбрать производителя и исполнение подшипника JLM704649/JLM704610?

Поскольку размеры стандартизированы по ISO и ABMA, внутренние и наружные кольца ведущих мировых брендов полностью совместимы. Для нагруженных условий рекомендуется выбирать продукцию премиум-производителей (Timken, NTN, Koyo), где варианты с префиксами вроде 4T- у NTN обладают усовершенствованной термообработкой стали.

Монтаж и эксплуатация

Посадка на вал
k5, m6 (при вращающемся внутреннем кольце) / j6, js6 (при неподвижном)
Посадка в корпус
H7, J7 (при неподвижном наружном кольце) / K7, M7 (при вращающемся)
Монтаж
Конструкция является разъемной: внутренний блок (JLM704649) и наружное кольцо (JLM704610) монтируются отдельно. При запрессовке запрещается передавать монтажное усилие через тела качения. При парном монтаже обязательна точная регулировка осевого зазора или преднатяга.
Смазка
Допускается применение пластичных смазок (предельная скорость до 4300 об/мин) или смазка жидким маслом в масляной ванне/циркуляционных системах (до 5700 об/мин). Диапазон рабочих температур обычно составляет от -40 °C до +120 °C.
Эксплуатация
Однорядный конический роликоподшипник воспринимает комбинированные радиальные и односторонние осевые нагрузки. Для фиксации вала в обоих направлениях подшипники этой серии устанавливаются парами в оппозитной схеме (X- или O-образный монтаж).

Аналоги по каталогам производителей

Полная таблица аналогов JLM704649/JLM704610
