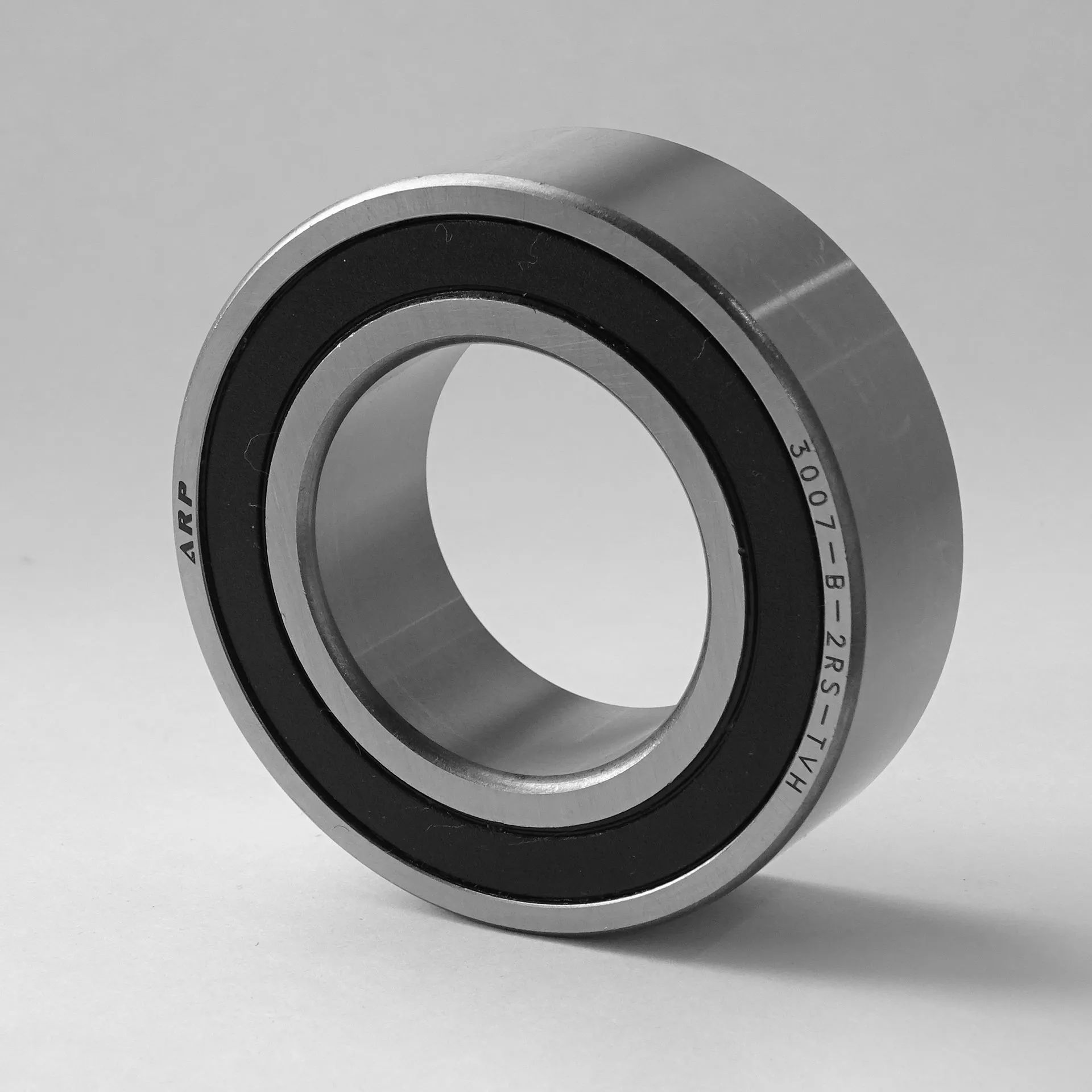

Подшипник шариковый радиально-упорный 3007-B-2RS-TVH (3056107) ARP
Идентификация
- Обозначение (ISO)
- 3007-B-2RS-TVH
- Обозначение (ГОСТ)
- 3056107
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 3000
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 24 кН
- Статич. грузоподъемность (C₀)
- 19.1 кН
- Макс. обороты (смазка)
- 6 400 об/мин
- Масса
- 0.224 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -30°C до +120°C

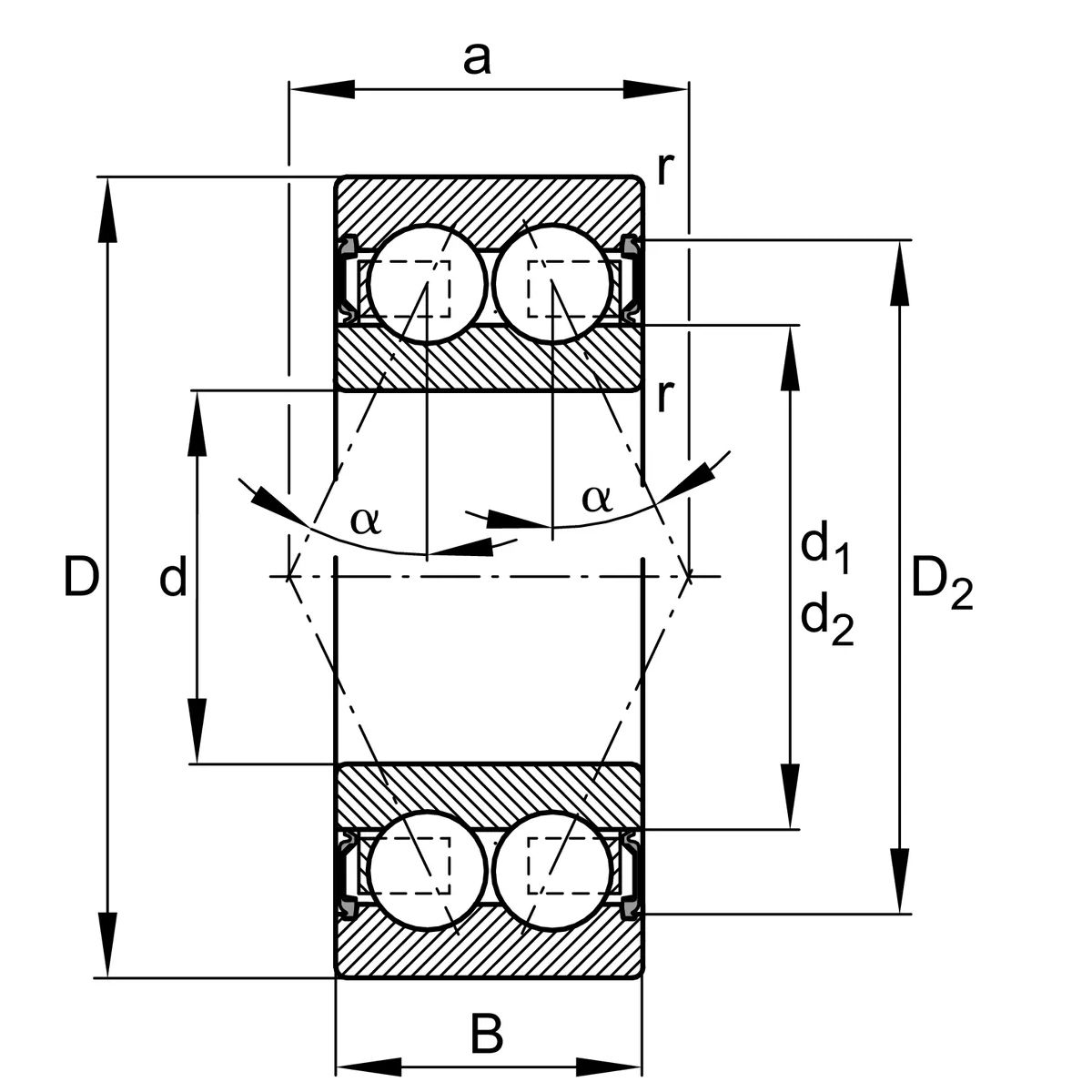

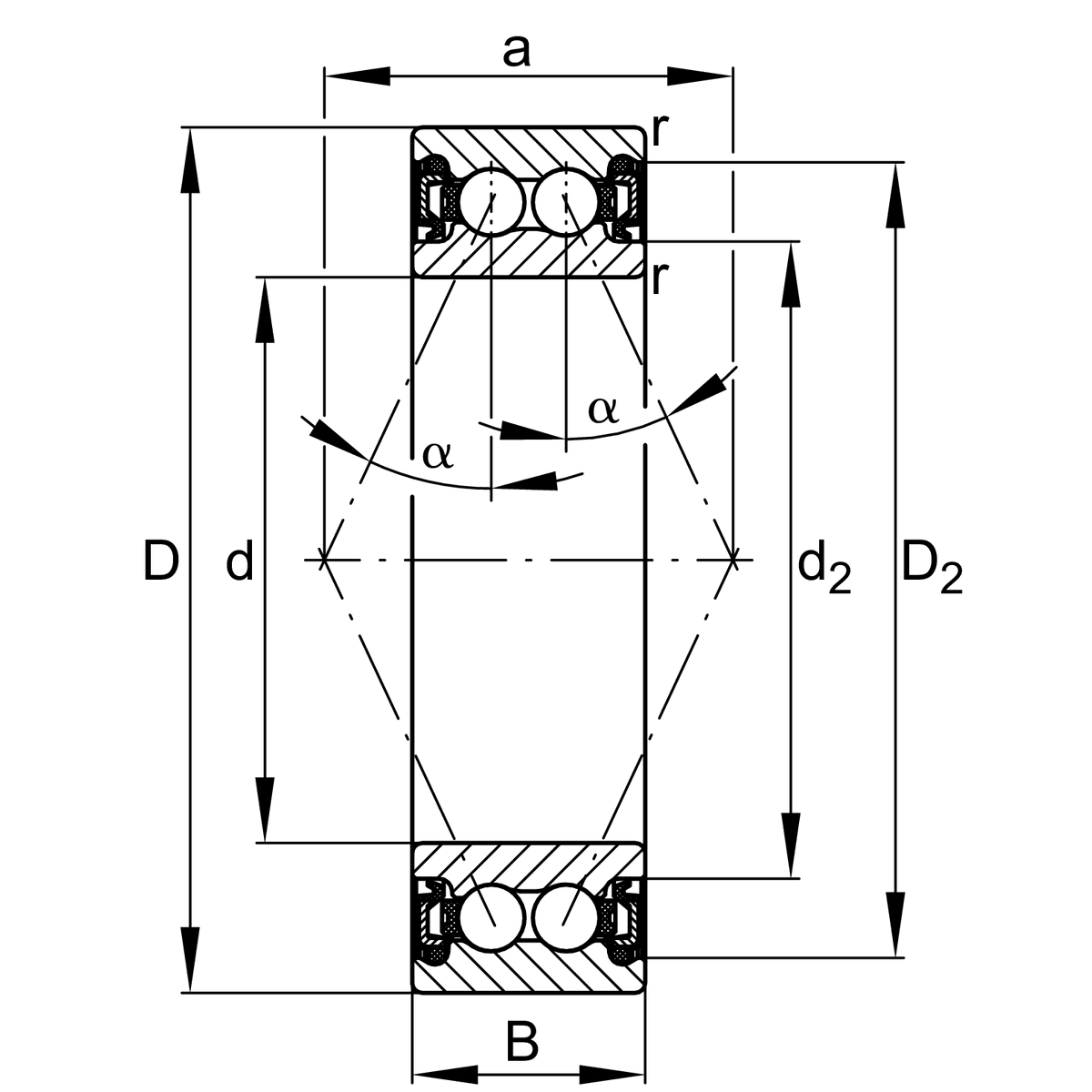

- Внутренний диаметр (d)
- 35 мм
- Наружный диаметр (D)
- 62 мм
- Ширина (B)
- 20 мм
- Смещение точки приложения нагрузки (a)
- 30.9 мм
Описание

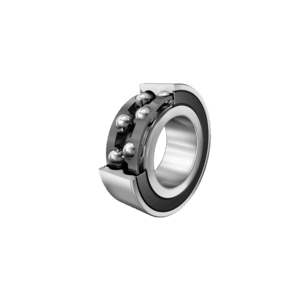

3007B2RSTVH (3007-B-2RS-TVH) — двухрядный радиально-упорный шариковый подшипник размером 35x62x20 мм. Конструктивное исполнение B (без паза для ввода шариков) с углом контакта α = 25° обеспечивает высокий уровень радиальной грузоподъёмности и жесткую двустороннюю осевую фиксацию вала. Оснащён двухсторонними контактными резиновыми уплотнениями (2RS/2RSR) из каучука NBR для защиты от пыли и влаги, а также лёгким и устойчивым к ударным нагрузкам сепаратором из стеклонаполненного полиамида PA66 (TVH). Рабочий температурный диапазон — от -30°C до +120°C.
Вопросы и ответы по серии 3000
Чем отличаются варианты подшипников серии 3000 с уплотнениями 2RS, 2Z и открытые?
Подшипники с уплотнениями 2RS (или 2RSR) оснащены контактными резиновыми пыльниками, надежно защищающими внутреннюю полость от влаги и грязи. Исполнение 2Z (или ZZ) снабжено металлическими защитными шайбами, которые обеспечивают меньшее трение и подходят для более высоких скоростей вращения. Открытые подшипники не имеют встроенных уплотнений и предназначены для работы в закрытых масляных ваннах или корпусах с внешней системой смазки.
Какой аналог имеет серия 3000 в отечественном стандарте ГОСТ?
В системах ГОСТ двухрядные радиально-упорные шарикоподшипники этой серии маркируются как 3056000 (например, ISO 3000 соответствует ГОСТ 3056000, ISO 3001 — ГОСТ 3056001). При этом присоединительные размеры колец (внутренний и наружный диаметры, ширина) по стандартам ISO и ГОСТ полностью совпадают. Перед заменой необходимо обратить внимание на тип сепаратора и наличие защитных уплотнений.
Что означают маркировки B, 2RSR и TVH в подшипнике 3000 B2RSTVH?
Буква B указывает на конструктивную модификацию внутреннего устройства подшипника без канавки для ввода шариков. Обозначение 2RSR (или 2RS) свидетельствует о наличии двухстороннего контактного уплотнения из резиновой смеси. Индекс TVH указывает на то, что сепаратор изготовлен из литого стеклонаполненного полиамида, что снижает шум и вес подшипника.
В каких узлах и оборудовании применяются подшипники серии 3000?
Двухрядные радиально-упорные подшипники серии 3000 широко используются в насосном оборудовании, промышленных редукторах, электроинструментах, компрессорах и автомобильных агрегатах. Они способны одновременно воспринимать высокие радиальные и двухсторонние осевые нагрузки, обеспечивая жесткую фиксацию вала. Их применяют как компактную альтернативу паре однорядных радиально-упорных подшипников.
Как правильно выбрать подшипник серии 3000 по зазорам и температурному режиму?
Для запыленной или влажной среды выбирают закрытые версии 2RS/2RSR, заправленные смазкой на весь срок службы. В узлах с повышенными температурами (свыше +120 °C) не рекомендуется использовать полиамидный сепаратор TVH, а лучше выбрать вариант с металлическим сепаратором. Для быстроходных узлов или при вероятности нагрева вала предпочтительнее варианты с повышенным радиальным зазором C3.
Монтаж и эксплуатация

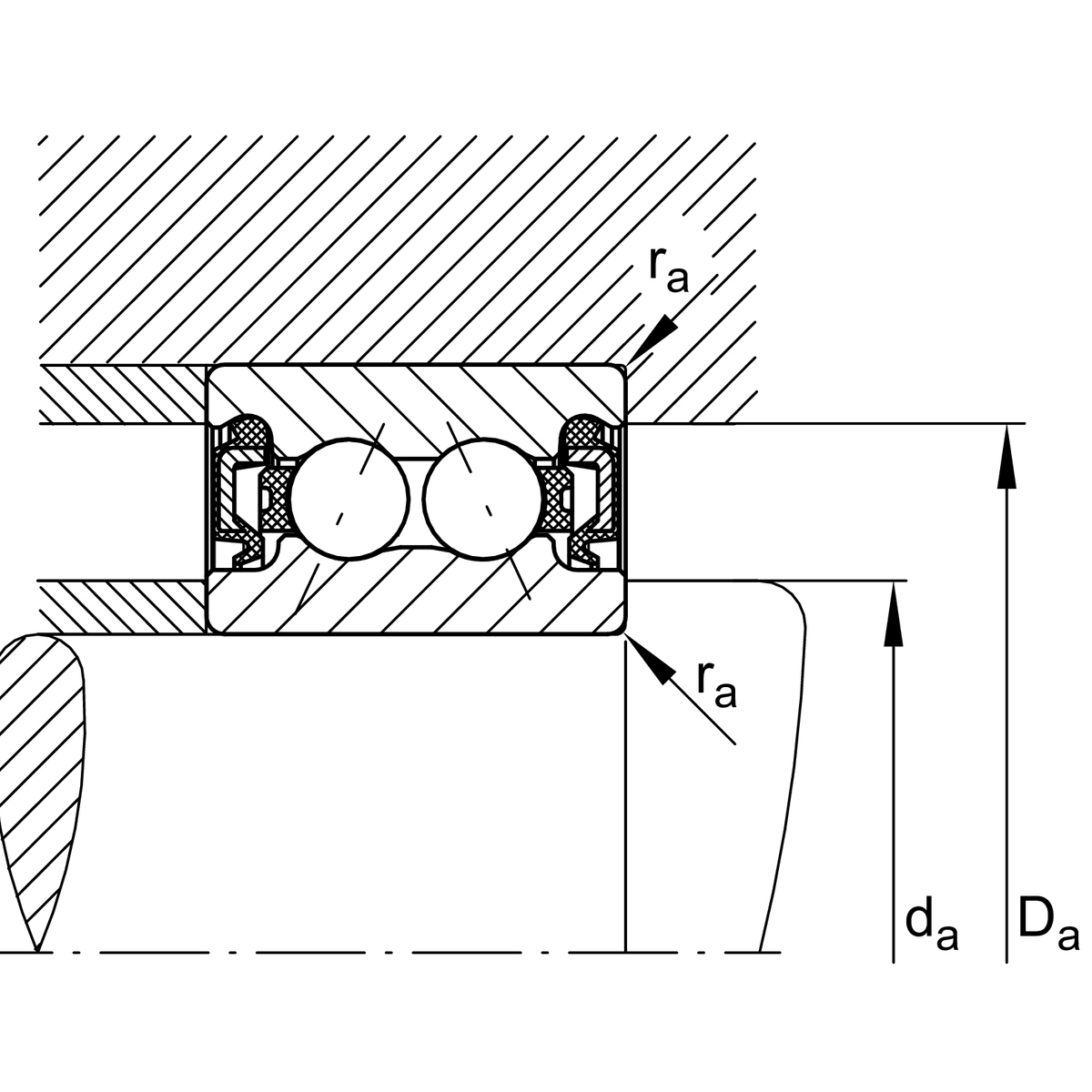

- Посадка на вал
- k5, j6
- Посадка в корпус
- H7, J7
- Монтаж
- Подшипники серии 3000 являются двухрядными и поставляются с заводским отрегулированным внутренним зазором, поэтому они не требуют настройки преднатяга при монтаже. Монтажные усилия должны прикладываться строго к запрессовываемому кольцу (к внутреннему кольцу при посадке на вал, к наружному — при установке в корпус) без передачи сил через тела качения.
- Смазка
- Закрытые модификации (2RS, 2RSR, 2Z) заправлены пластичной смазкой на весь срок службы и не требуют обслуживания. Открытые исполнения перед установкой смазываются пластичной смазкой на литиевой или комплексно-литиевой основе и требуют регулярного технического обслуживания.
- Эксплуатация
- Подшипники серии 3000 обеспечивают жесткую фиксацию вала в обоих осевых направлениях. Варианты с полиамидным сепаратором (TVH) ограничены по максимальной рабочей температуре до +120 °C.
Аналоги по каталогам производителей
- CRAFT3007 2RS
- FAG / INA (Schaeffler)3007-B-2RS-TVH
- FAG / INA (Schaeffler)3007-B-2RSR-TVH
- SKF3007-2RS
- ZEN3007-B-2RS
- ГОСТ3056007 (3007 2RS)
