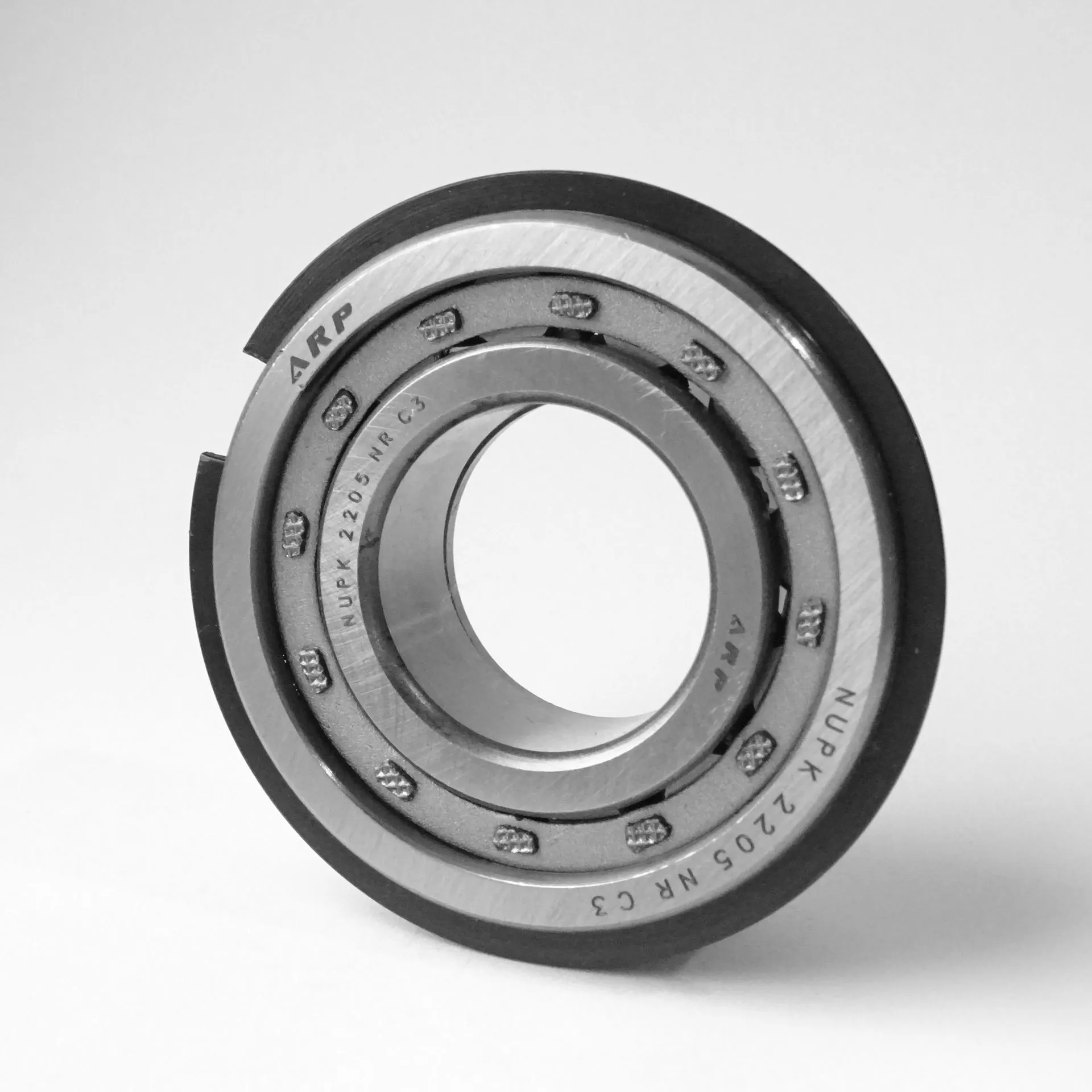

Подшипник роликовый цилиндрический NUPK 2205 NR C3 (692505) ARP
Идентификация
- Обозначение (ISO)
- NUPK 2205 NR C3
- Обозначение (ГОСТ)
- 692505
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 2205
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 29.6 кН
- Статич. грузоподъемность (C₀)
- 22.8 кН
- Макс. обороты (смазка)
- 12 000 об/мин
- Макс. обороты (масло)
- 16 000 об/мин
- Масса
- 0.19 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C3
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C
- Внутренний диаметр (d)
- 25 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 18 мм
- Диаметр борта наружного кольца (E)
- 45 мм
- Диаметр под тела качения (Fw)
- 32 мм
Описание
NUPK2205NRC3 — однорядный радиальный цилиндрический роликовый подшипник размером 25x52x18 мм. Конструкция типа NUPK отличается наличием двух упорных бортов и канавки под стопорное кольцо (NR) на наружном кольце, а также одного фиксированного борта и съемного упорного кольца на внутреннем кольце, что обеспечивает фиксацию вала в обоих осевых направлениях. Оснащен увеличенным радиальным зазором C3. Основное применение — передняя опора промежуточного вала в механических коробках передач автомобилей Toyota (Hilux, Land Cruiser, Hiace), Great Wall, а также в трансмиссии спецтехники Yanmar.
Вопросы и ответы по серии 2205
В чем разница между исполнениями N2205, NU2205, NJ2205 и NUP2205 в этой серии?
Буквенные префиксы в обозначении подшипников серии 2205 указывают на конструкцию и расположение бортов на кольцах. Исполнения N и NU являются плавающими и допускают осевое смещение вала в обе стороны из-за отсутствия бортов на одном из колец. Подшипники NJ фиксируют вал в одном осевом направлении, а NUP (со свободным фасонным кольцом) и NUPK обеспечивают жесткую двухстороннюю осевую фиксацию.
Какие аналоги по ГОСТ существуют для роликовых подшипников серии 2205?
Отечественные аналоги по ГОСТ 8328-75 и ГОСТ 520 различаются номерами в зависимости от расположения бортов при одинаковых габаритах (25x52x18 мм). Исполнению N2205 соответствует ГОСТ 2505, NU2205 — 32505, NJ2205 — 42505, а NUP2205 — 92505. При подборе заменяющего подшипника нужно учитывать не только размеры, но и схему восприятия осевых нагрузок валом.
Что обозначают маркировки NR и C3 в примере NUPK2205 NRC3?
Маркировка NR указывает на наличие канавки на наружном кольце подшипника и комплектацию упорным пружинным (стопорным) кольцом для фиксации подшипника в корпусе. Суффикс C3 обозначает увеличенный радиальный внутренний зазор по сравнению с нормальным. Такой зазор необходим при работе в условиях повышенных температур или при монтаже с плотными посадками.
Выпускаются ли роликовые подшипники серии 2205 в закрытом исполнении с уплотнениями?
Стандартные однорядные цилиндрические роликоподшипники серии 2205 изготавливаются преимущественно открытого типа без встроенных уплотнений. Защита узла от пыли и удержание смазки обеспечиваются внешними уплотнительными манжетами или лабиринтами корпуса. Встроенные защитные уплотнения встречаются крайне редко и изготавливаются под спецзаказы.
В каких узлах и оборудовании применяются роликоподшипники серии 2205?
Подшипники серии 2205 благодаря высокой радиальной грузоподъемности при компактных размерах (d=25 мм, D=52 мм) широко используются в редукторах, электродвигателях, насосах и станочном оборудовании. Их устанавливают в тяжелонагруженных узлах с высокими скоростями вращения. Конкретное исполнение (NU, NJ или NUP) выбирают исходя из необходимости фиксировать вал или компенсировать его тепловое расширение.
Монтаж и эксплуатация
- Посадка на вал
- k5 (при нормальных радиальных нагрузках) или m5/m6 (при повышенных и ударных нагрузках)
- Посадка в корпус
- H7 (для неподвижного наружного кольца) или J7/K7 (при переменных и тяжелых нагрузках)
- Монтаж
- Разборная конструкция допускает раздельный монтаж внутреннего и наружного колец. Запрессовку следует выполнять исключительно через монтируемое кольцо с применением монтажной гильзы или предварительного индукционного нагрева внутреннего кольца до 80–100 °C, не допуская передачи усилий через ролики. Перекос колец при установке не должен превышать 2–4 угловых минут.
- Смазка
- Для пластичной смазки рекомендуется заполнять от 30% до 50% свободного объема подшипникового узла. При высоких частотах вращения предпочтительна масляная ванна или циркуляционная смазка. Для подшипников с зазором C3 и высокой рабочей температурой необходимо применять смазочные материалы с соответствующей вязкостью и повышенной термостойкостью.
- Эксплуатация
- Цилиндрические роликоподшипники серии 2205 предназначены для работы под высокими радиальными нагрузками, но критичны к несоосности посадочных мест. Модификации NU и N не воспринимают осевые нагрузки, NJ воспринимает одностороннее осевое усилие, а NUP/NUPK служат фиксирующими опорами для фиксации вала в обоих направлениях.
Аналоги по каталогам производителей
- FERSAF 19023
- MCBNUPK2205NRC3
- NACHINUPK2205S1NRC3
- NSK025-3-A-C3
- SKFNUPK2205NRC3
- Toyota90365-25023
