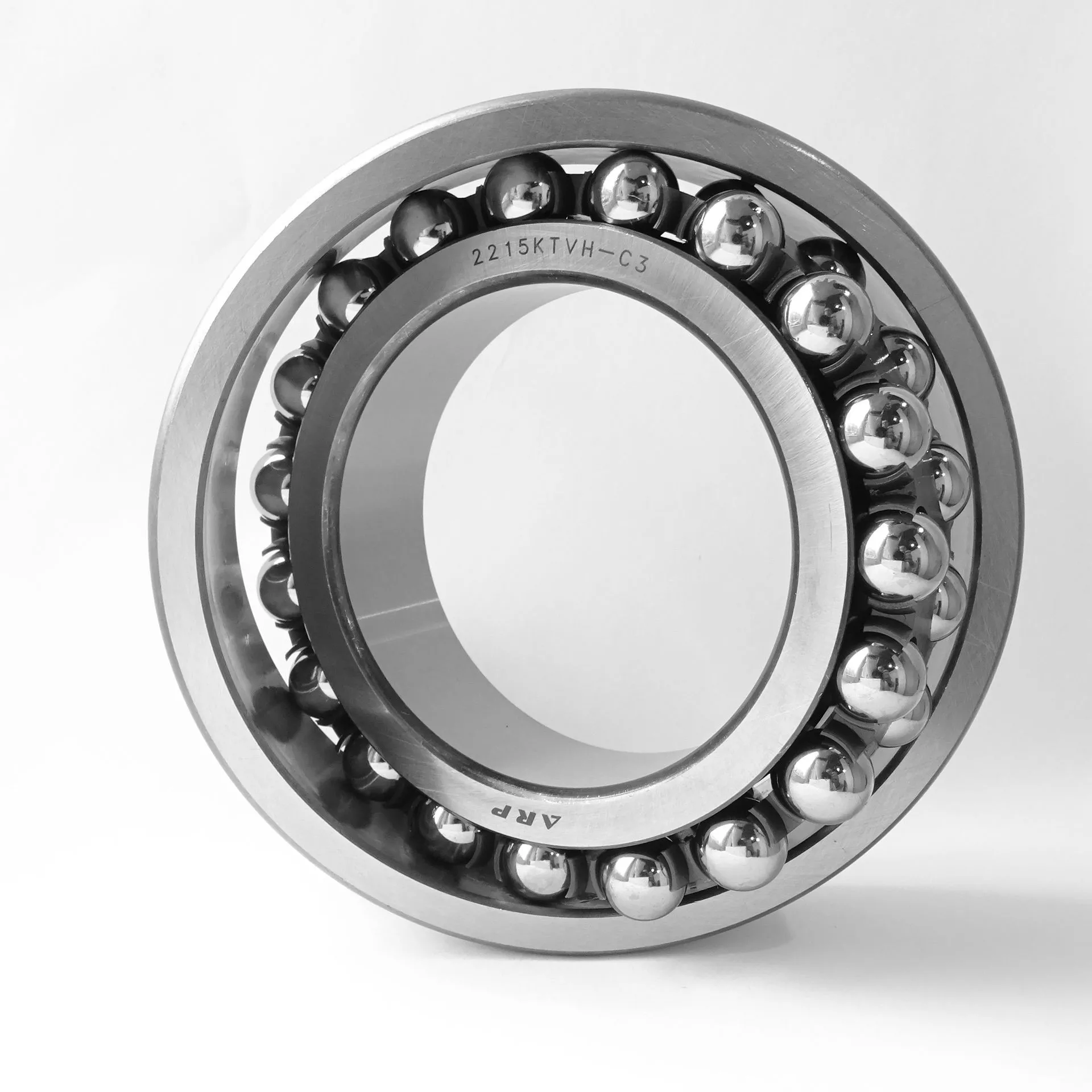

2215 K

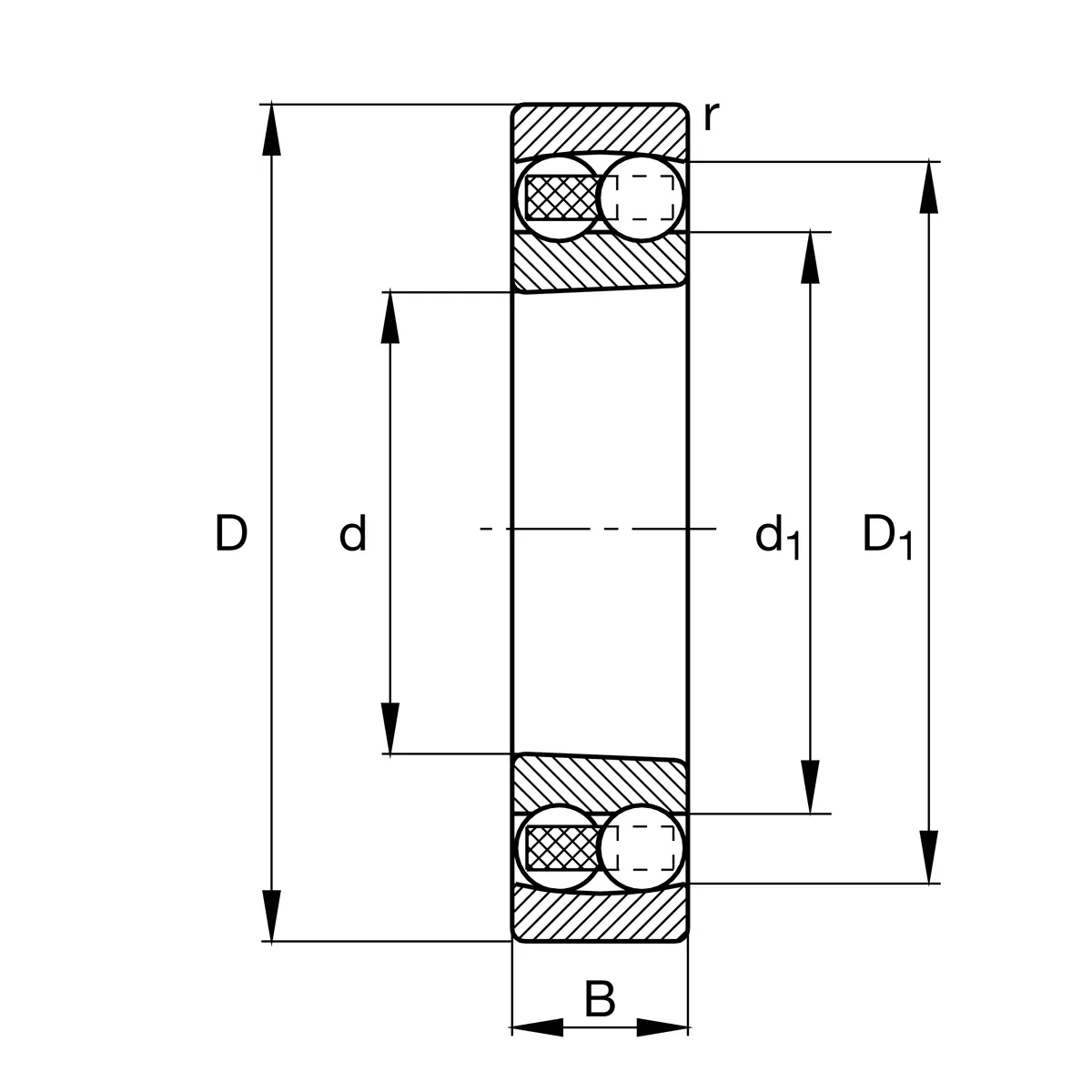

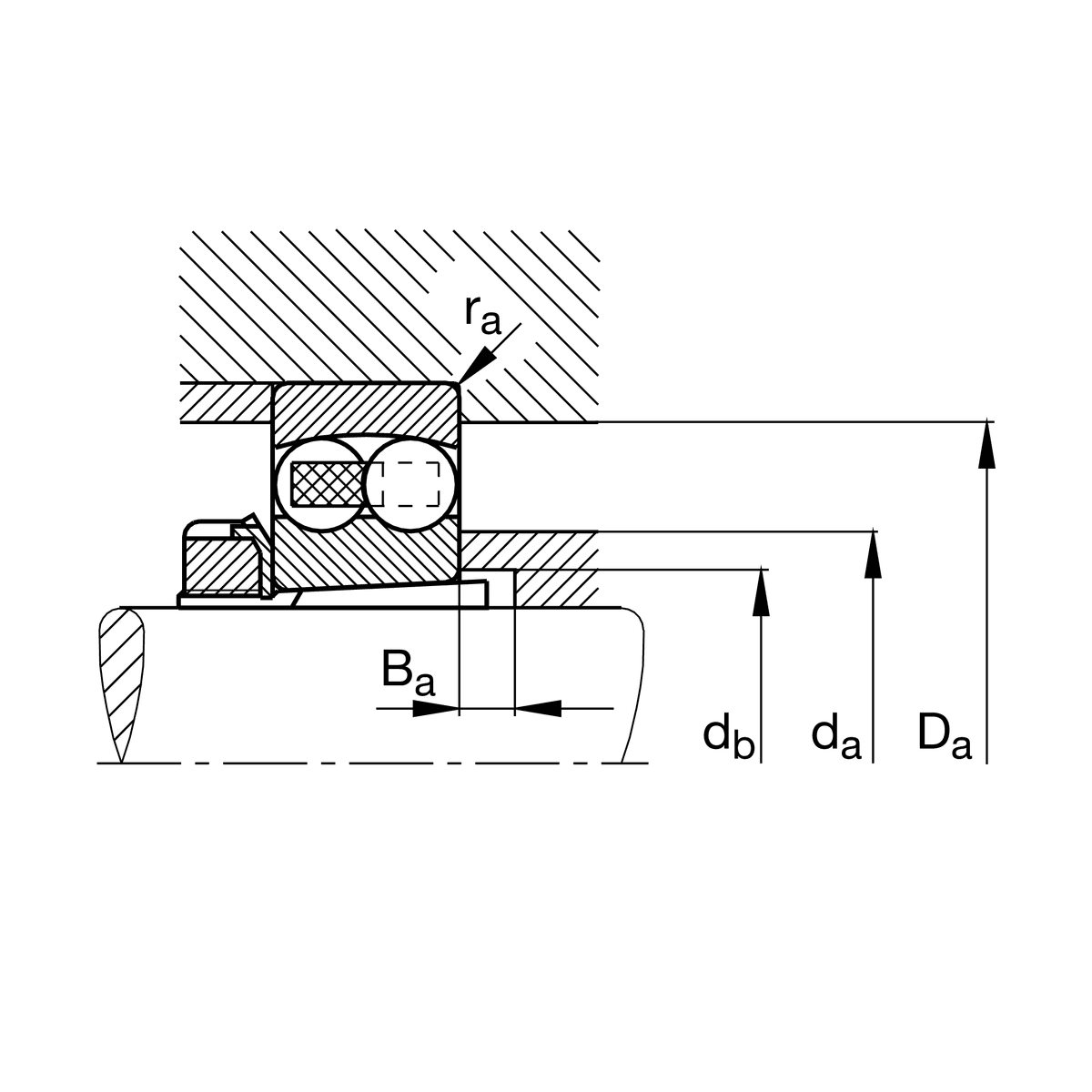

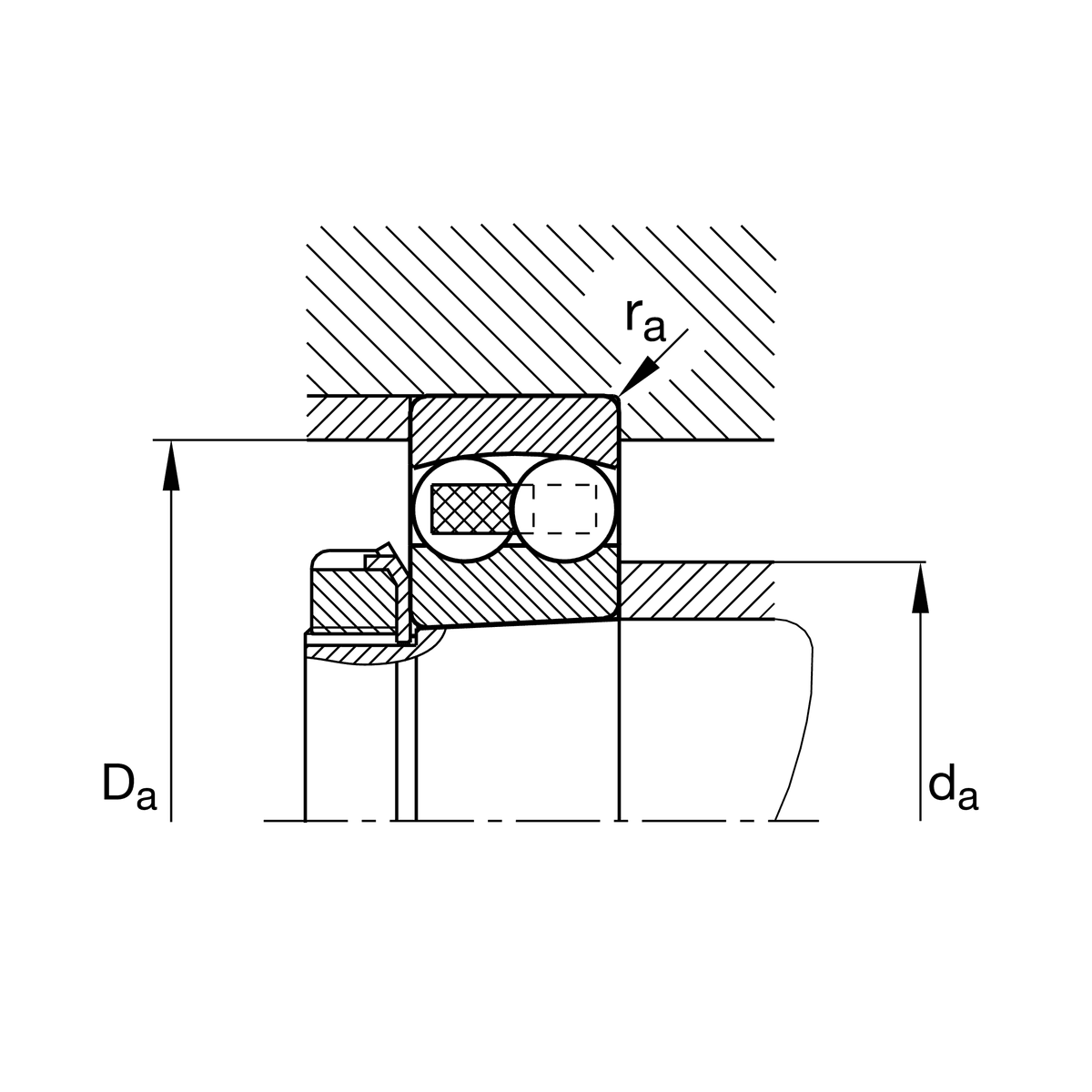

Подшипники серии 22 с цилиндрическим отверстием монтируются непосредственно на цилиндрическую шейку вала. Обозначение с буквой K указывает на коническое отверстие 1:12, которое устанавливается на вал с помощью закрепительной втулки (серии H) или на конический вал. Монтаж на втулке упрощает установку, демонтаж и позволяет легко регулировать внутренний радиальный зазор.

Обозначение TVH (или TN9) указывает на сепаратор из армированного стекловолокном полиамида 66. Суффикс 2RS означает наличие контактных резинометаллических уплотнений с двух сторон для защиты от пыли и влаги. Маркировка C3 обозначает увеличенный радиальный зазор, необходимый при работе в условиях повышенных температур или при плотных посадках.

По стандарту ГОСТ 28428-90 подшипники серии 22 соответствуют отечественной серии 1500 (например, ISO 2215 соответствует ГОСТ 1515). Версии с коническим отверстием на закрепительной втулке обозначаются по ГОСТ серией 11500. Размеры и сферическая геометрия дорожки качения наружного кольца у них полностью совпадают.

Открытые подшипники подходят для работы в масляной ванне или с периодической подачей смазки при высокой частоте вращения и допускают углы перекоса вала до 4°. Закрытые подшипники 2RS заправлены пластичной смазкой на весь срок службы и защищены от грязи и влаги. Однако уплотнения снижают предельную скорость и уменьшают допустимый угловой перекос примерно до 1.5°.

Подшипники серии 22 применяются в узлах с вероятным прогибом длинных валов или при рисках несоосности посадочных мест корпусов. Благодаря общей сферической дорожке качения наружного кольца подшипник компенсирует угловые перекосы без появления опасных локальных перегрузок. Их часто используют в сельскохозяйственной технике, вентиляторах, конвейерах и текстильном оборудовании.
