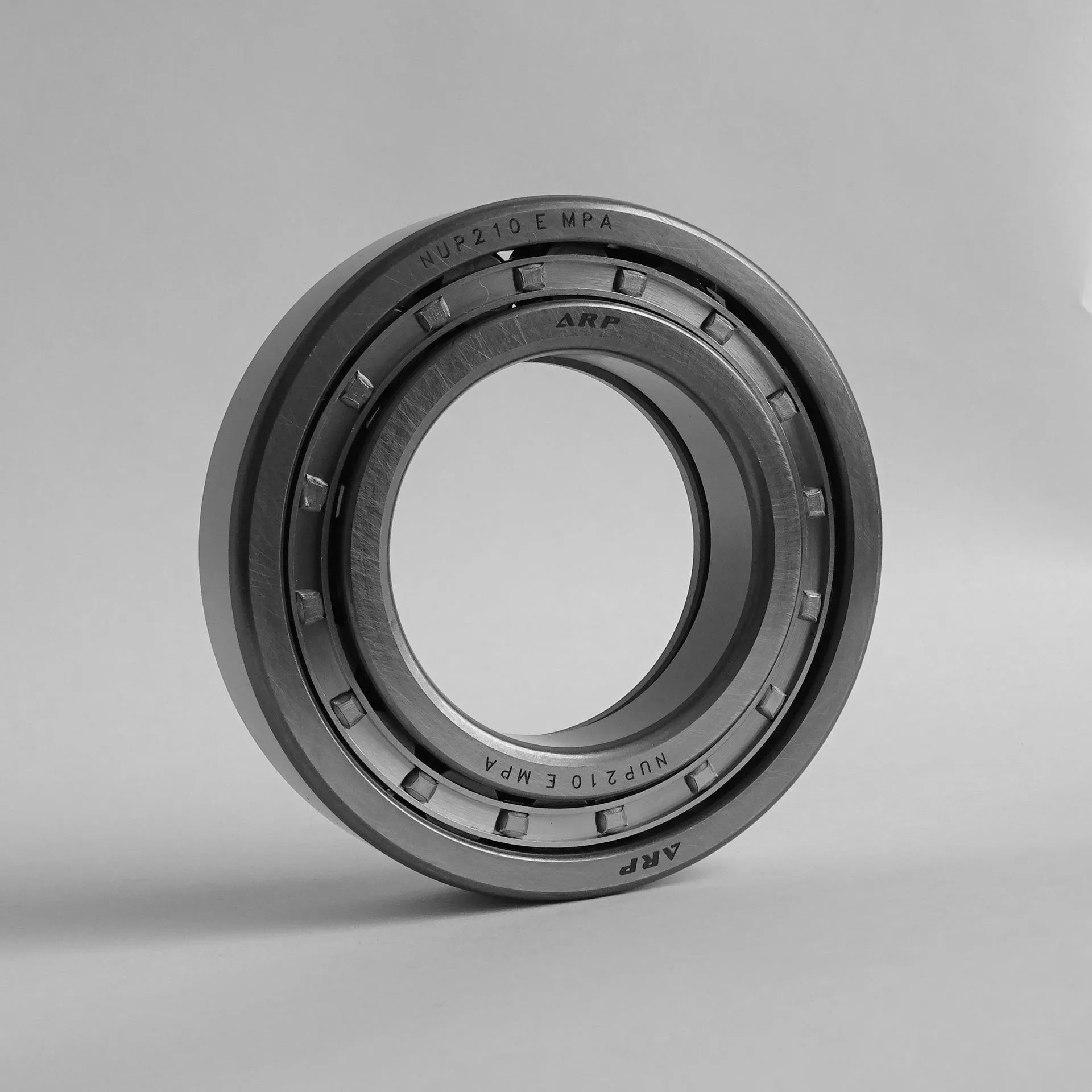

Подшипник роликовый цилиндрический NUP210 EMPA (92210 Л) ARP
Идентификация
- Обозначение (ISO)
- NUP210 EMPA
- Обозначение (ГОСТ)
- 92210 Л
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NUP210
- Материал
- Сталь
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 73 кН
- Статич. грузоподъемность (C₀)
- 71 кН
- Макс. обороты (смазка)
- 6 700 об/мин
- Макс. обороты (масло)
- 8 000 об/мин
- Масса
- 0.6 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +150°C

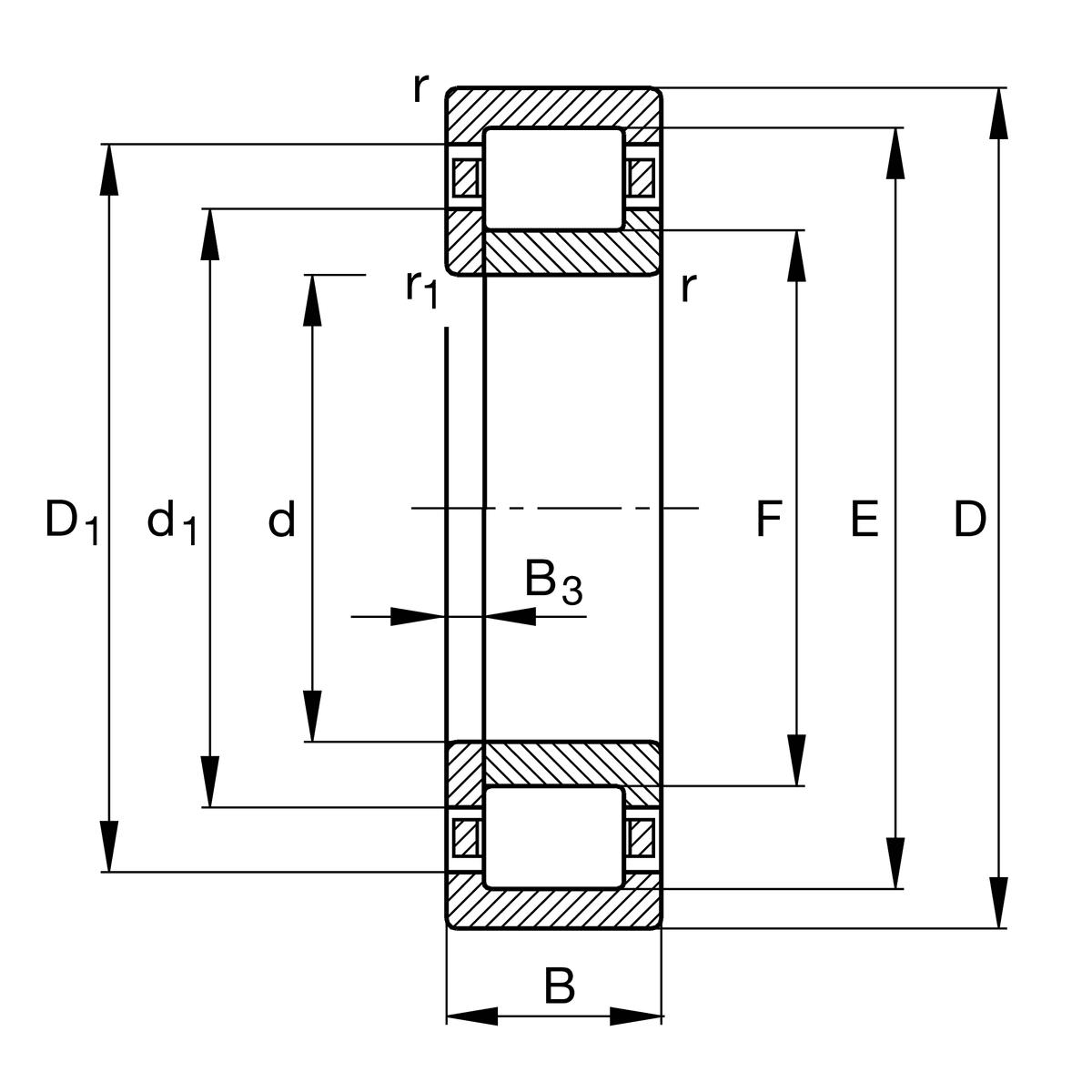

- Внутренний диаметр (d)
- 50 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 20 мм
- Диаметр борта наружного кольца (E)
- 81.5 мм
- Диаметр под тела качения (Fw)
- 59.5 мм
Описание
NUP210EMPA — однорядный цилиндрический роликовый подшипник фиксирующего типа (конструкция NUP: два борта на наружном кольце, один борт и свободное упорное кольцо на внутреннем кольце). Конструкция позволяет воспринимать высокие радиальные нагрузки и фиксировать вал в обоих осевых направлениях. Индекс 'E' обозначает усиленное внутреннее исполнение с увеличенной грузоподъёмностью, а 'MPA' — массивный латунный сепаратор оконного типа с центрированием по наружному кольцу, обеспечивающий прочность и устойчивость к вибрациям, ударным нагрузкам и высоким скоростям вращения.
Вопросы и ответы по серии NUP210
Чем отличаются варианты исполнения подшипника NUP210 (ECP, EMPA, ECJ, TVP2)?
Суффиксы обозначают материал и конструкцию сепаратора, а также усиленное исполнение. Варианты ECP и TVP2 оснащены сепаратором из стеклонаполненного полиамида PA66, EMPA и M1 — массивным латунным сепаратором, а ECJ — штампованным стальным. Буква E указывает на повышенную грузоподъемность подшипника.
Какой аналог подшипника NUP210 существует по ГОСТ?
Отечественным аналогом по ГОСТ 8328-75 является подшипник 92210 (или 92210Е, 92210Л в зависимости от материала сепаратора). Он имеет идентичные присоединительные размеры 50х90х20 мм и аналогичную конструкцию со съемным бортовым кольцом.
Может ли подшипник NUP210 воспринимать осевую нагрузку?
Да, в отличие от плавающих подшипников типов NU и N, конструкция NUP210 имеет два борта на наружном кольце, один борт на внутреннем и одно съемное упорное кольцо. Это позволяет ему фиксировать вал в обоих осевых направлениях и воспринимать осевые нагрузки.
Что означают радиальные зазоры (CN, C3, C4) у подшипников NUP210?
Маркировка показывает величину внутреннего радиального зазора. Обозначение CN (или без индекса) указывает на нормальный зазор для стандартных условий, C3 — на увеличенный зазор для работы при нагреве или плотной посадке, а C4 — на сверхувеличенный зазор для тяжелых температурных режимов.
В каких узлах и оборудовании применяются подшипники серии NUP210?
Благодаря высокой радиальной грузоподъемности и возможности двусторонней осевой фиксации вала, подшипники NUP210 применяются в промышленных редукторах, электродвигателях, насосах, токарных и фрезерных станках, а также в узлах тяжелого машиностроения.
Монтаж и эксплуатация
- Посадка на вал
- k5 (для умеренных нагрузок), m5 / m6 (для повышенных и тяжелых нагрузок)
- Посадка в корпус
- J7 (для стандартных условий), K7 или M7 (при повышенных радиальных нагрузках)
- Монтаж

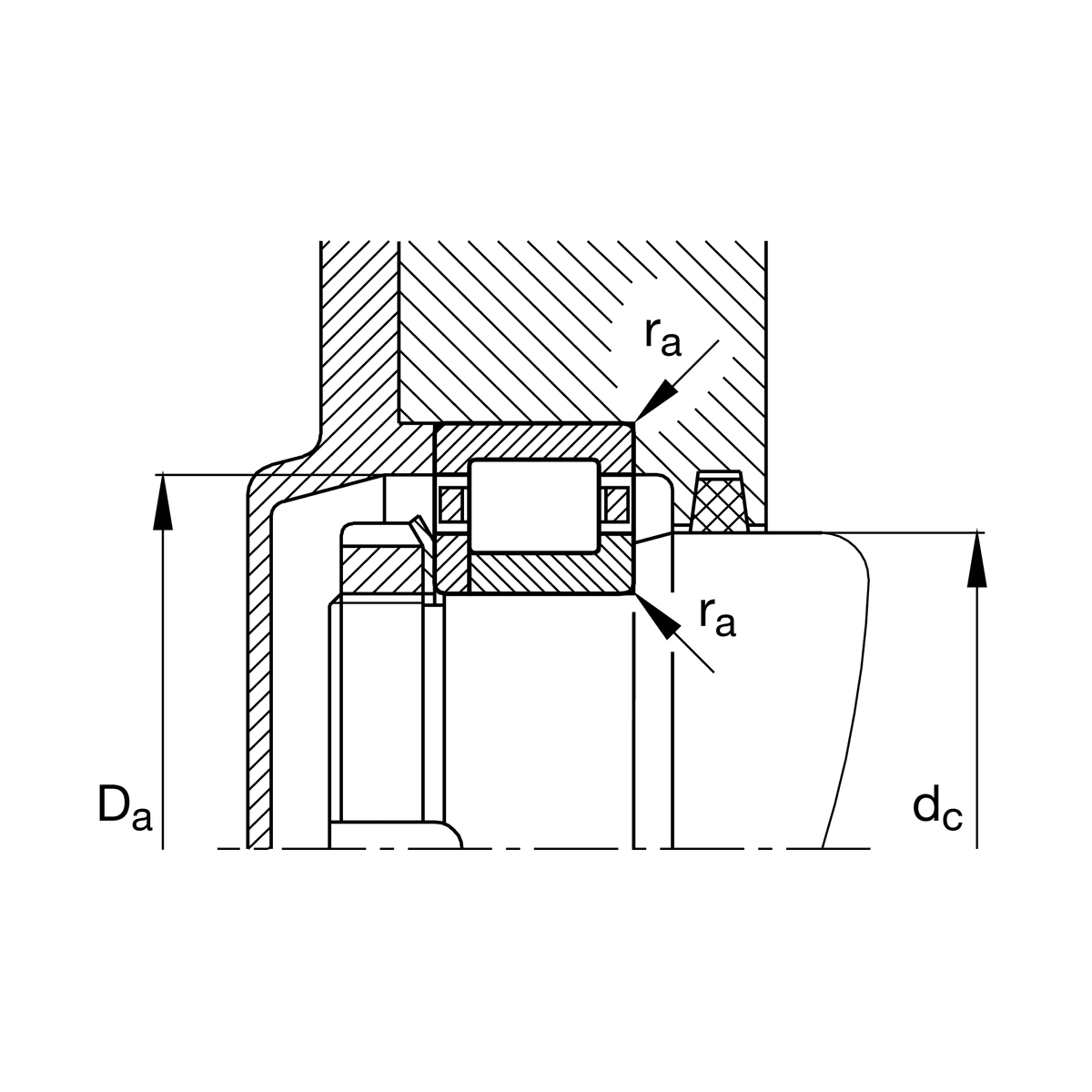

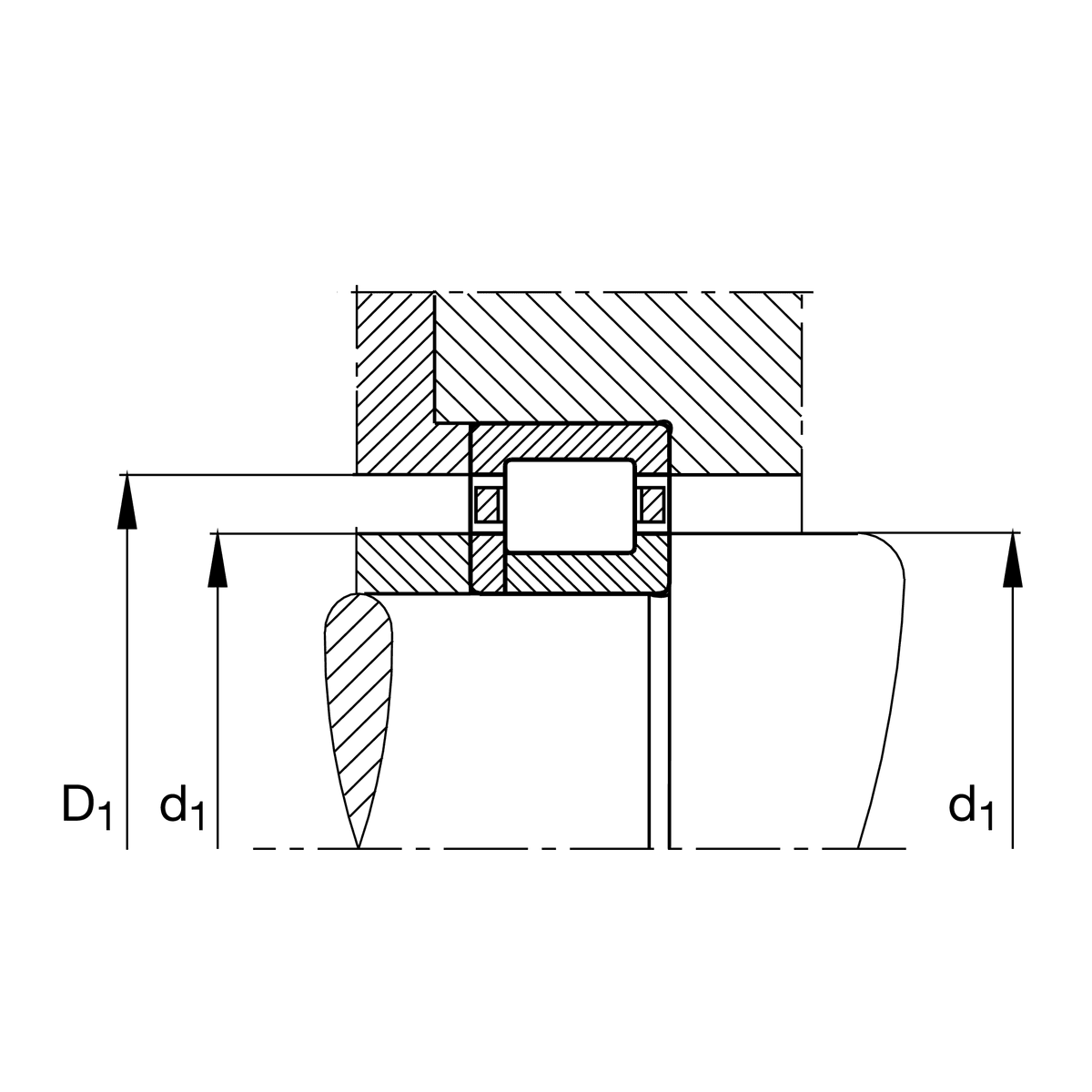

- Подшипник имеет разборную конструкцию со съемным внутренним кольцом и свободным бортовым кольцом. При монтаже запрещается передавать усилия запрессовки через ролики. Свободное бортовое кольцо устанавливается на вал после запрессовки внутреннего кольца.
- Смазка
- Допускается применение пластичной и жидкой смазки. В стандартных условиях используется пластичная смазка на литиевой или комплексно-литиевой основе (заполнение 30–50% свободного объема). Для высоких скоростей вращения рекомендуется масляная смазка.
- Эксплуатация
- Подшипник является фиксирующим и ограничивает осевое смещение вала в обоих направлениях. Требует высокой точности соосности посадочных мест (допустимый перекос колец не более 2–4 угловых минут) для исключения кромчатого напряжения на роликах.
Аналоги по каталогам производителей
- FAGNUP210-E-M1
- KOYONUP210
- NKENUP210-E-MPA
- NSKNUP210EM
- NTNNUP210EG15
- SKFNUP 210 ECM
- ГОСТ92210Л
