Подшипник роликовый цилиндрический NUP2205 EM (92505 Л) ARP
Идентификация
- Обозначение (ISO)
- NUP2205 EM
- Обозначение (ГОСТ)
- 92505 Л
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 2200
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 43 кН
- Статич. грузоподъемность (C₀)
- 34.5 кН
- Макс. обороты (смазка)
- 12 000 об/мин
- Макс. обороты (масло)
- 14 000 об/мин
- Масса
- 0.194 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -30°C до +150°C

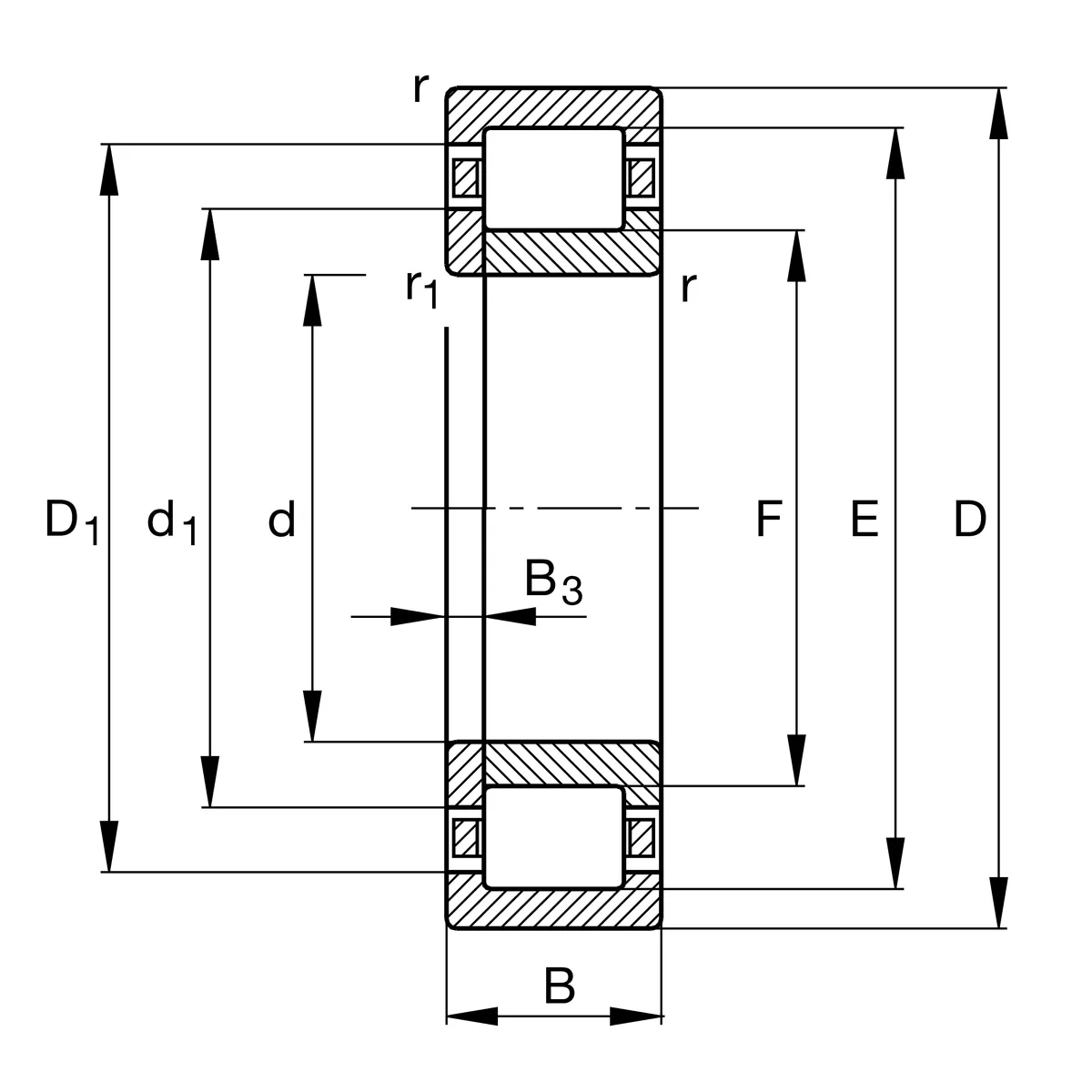

- Внутренний диаметр (d)
- 25 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 18 мм
- Диаметр борта наружного кольца (E)
- 46.5 мм
- Диаметр под тела качения (Fw)
- 31.5 мм
Описание

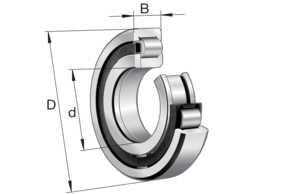

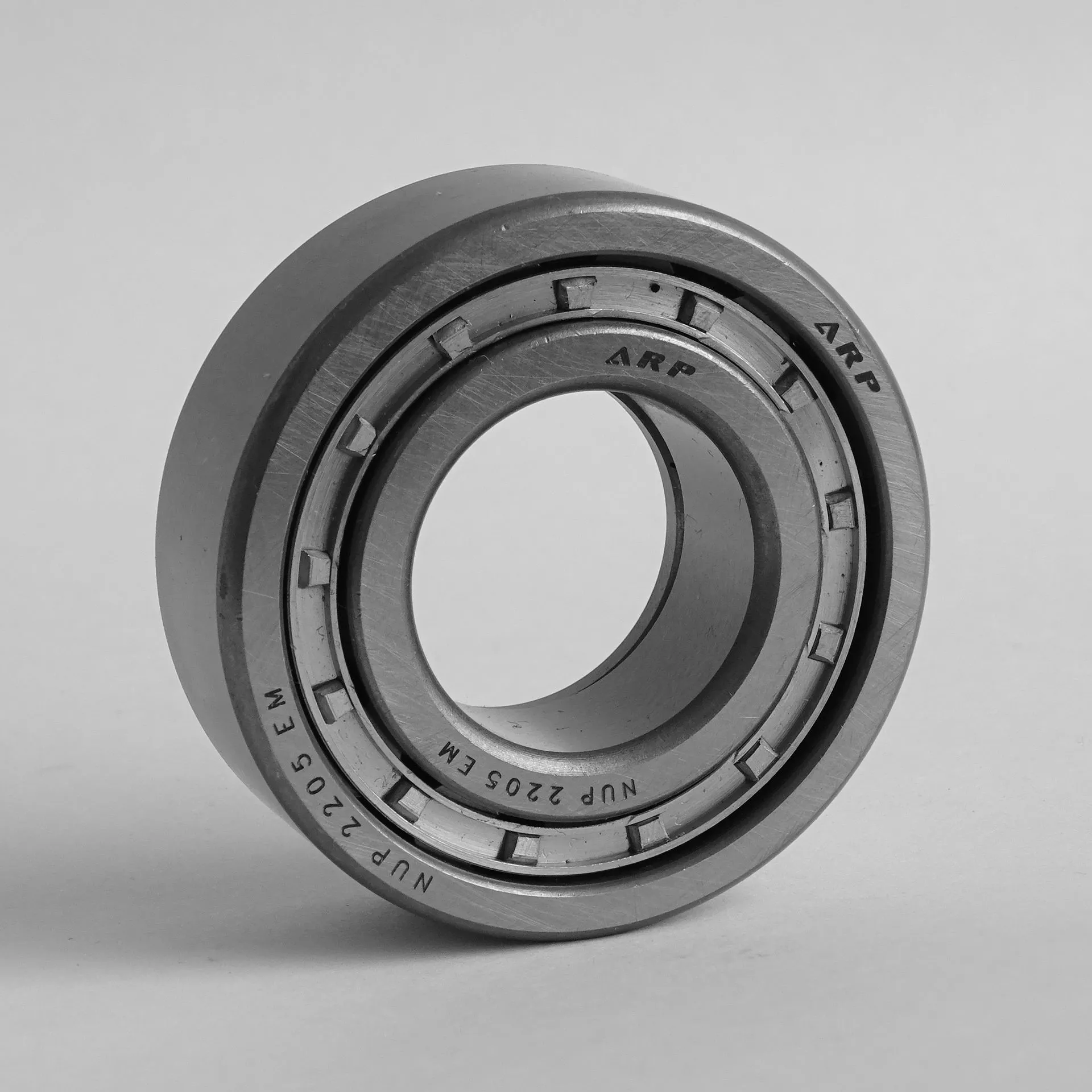

Однорядный цилиндрический роликовый подшипник NUP2205EM бренда ARP (размеры 25x52x18 мм). Конструкция типа NUP включает два несъёмных борта на наружном кольце, один несъёмный борт и одно свободное упорное фасонное кольцо на внутреннем кольце. Это позволяет подшипнику воспринимать высокие радиальные нагрузки и фиксировать вал в обоих осевых направлениях. Обозначение EM указывает на усиленное внутреннее исполнение повышенной грузоподъёмности (E) и механически обработанный (точеный) латунный сепаратор (M), обладающий высокой прочностью к вибрационным и ударным нагрузкам. Соответствует отечественному обозначению 92505ЕМ по ГОСТ 8328-75.
Вопросы и ответы по серии 2200
В чем разница между исполнениями N, NU, NJ и NUP в роликовых подшипниках серии 2200?
Обозначения отражают наличие и расположение бортов на кольцах подшипника. Исполнения N и NU не имеют бортов на одном из колец, выступая в роли плавающих опор и компенсируя осевые смещения вала. Конструкция NJ имеет один борт и фиксирует вал в одном осевом направлении, а NUP с фасонным свободным кольцом фиксирует вал в обоих направлениях.
Как соотносится маркировка роликоподшипников 2200 серии по ГОСТ и ISO?
Подшипники этой серии производятся по ГОСТ 8328-75 и ISO 15. Зарубежному обозначению N22xx соответствует отечественный номер 25xx, NU22xx — 325xx, NJ22xx — 425xx, а NUP22xx — 925xx. При одинаковых габаритных размерах изделия по ГОСТ и ISO полностью взаимозаменяемы.
Что означают маркировки сепараторов КМ, Е, EM и TVP в серии 2200?
Буквенные индексы указывают на материал и способ изготовления сепаратора, удерживающего ролики. Обозначения КМ, W или ECJ указывают на штампованный стальной сепаратор, Е, ECP, TVP или TVH — на легкий полиамидный сепаратор для высокоскоростных узлов, а Л, M или ECM — на массивный латунный сепаратор повышенной прочности.
Когда требуется заказать подшипник серии 2200 с увеличенным зазором C3?
Увеличенный радиальный зазор C3 необходим при работе узла в условиях повышенных температур или высокой частоты вращения, где происходит сильное тепловое расширение металла. Также C3 выбирают при монтаже подшипника на вал и в корпус с повышенным натягом, чтобы исключить заклинивание роликов.
В каких узлах и оборудовании применяются роликовые подшипники серии 2200?
Благодаря высокой радиальной грузоподъемности и жесткости они широко используются в электродвигателях, промышленных редукторах, компрессорах и насосах. Также их применяют в коробках передач спецтехники, узлах сельхозмашин и шпинделях станочного оборудования.
Монтаж и эксплуатация

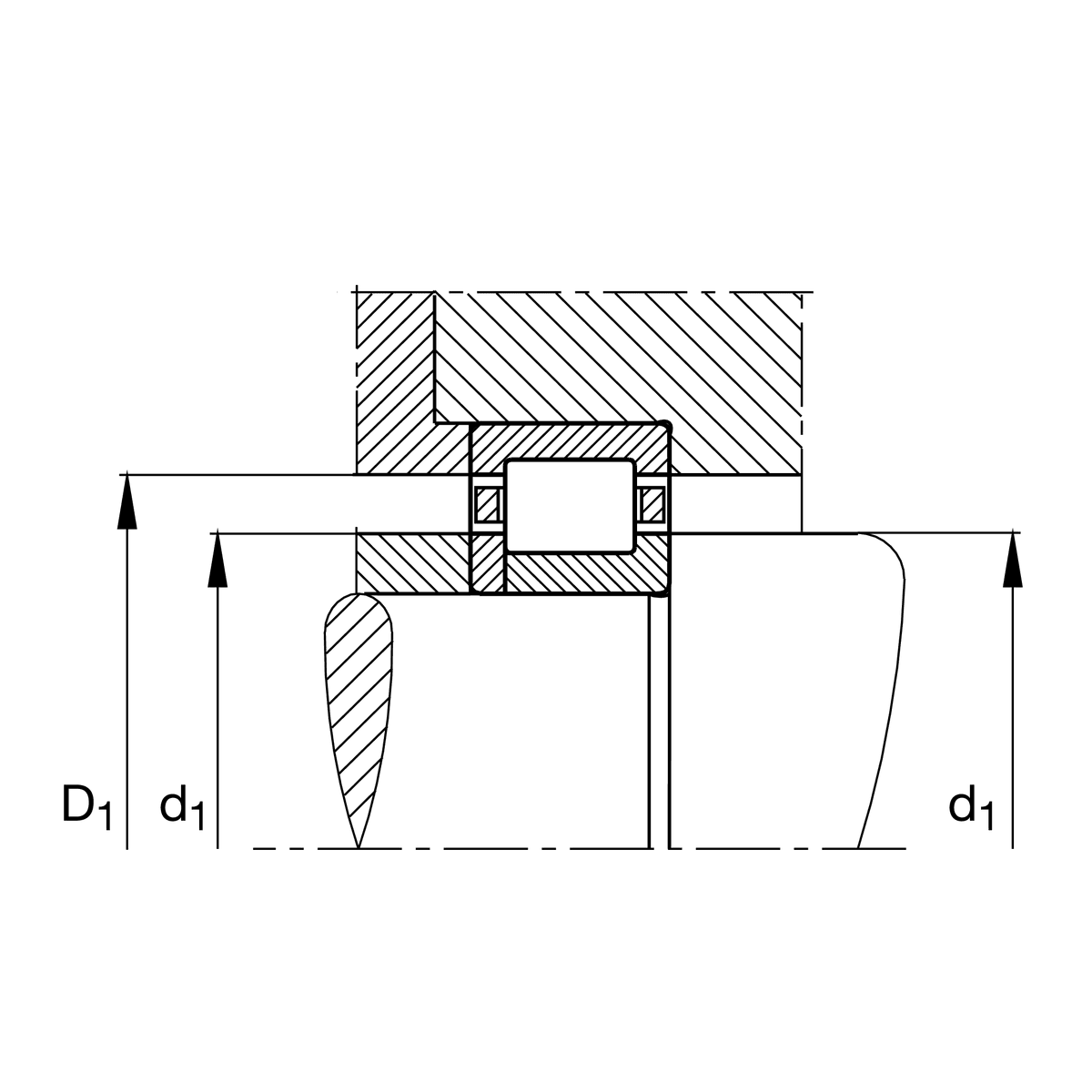

- Посадка на вал
- k5, k6, m5, m6 (для вращающегося внутреннего кольца при умеренных и тяжелых радиальных нагрузках)
- Посадка в корпус
- H7, J7, K7, M7 (для неподвижного или плавающего наружного кольца)

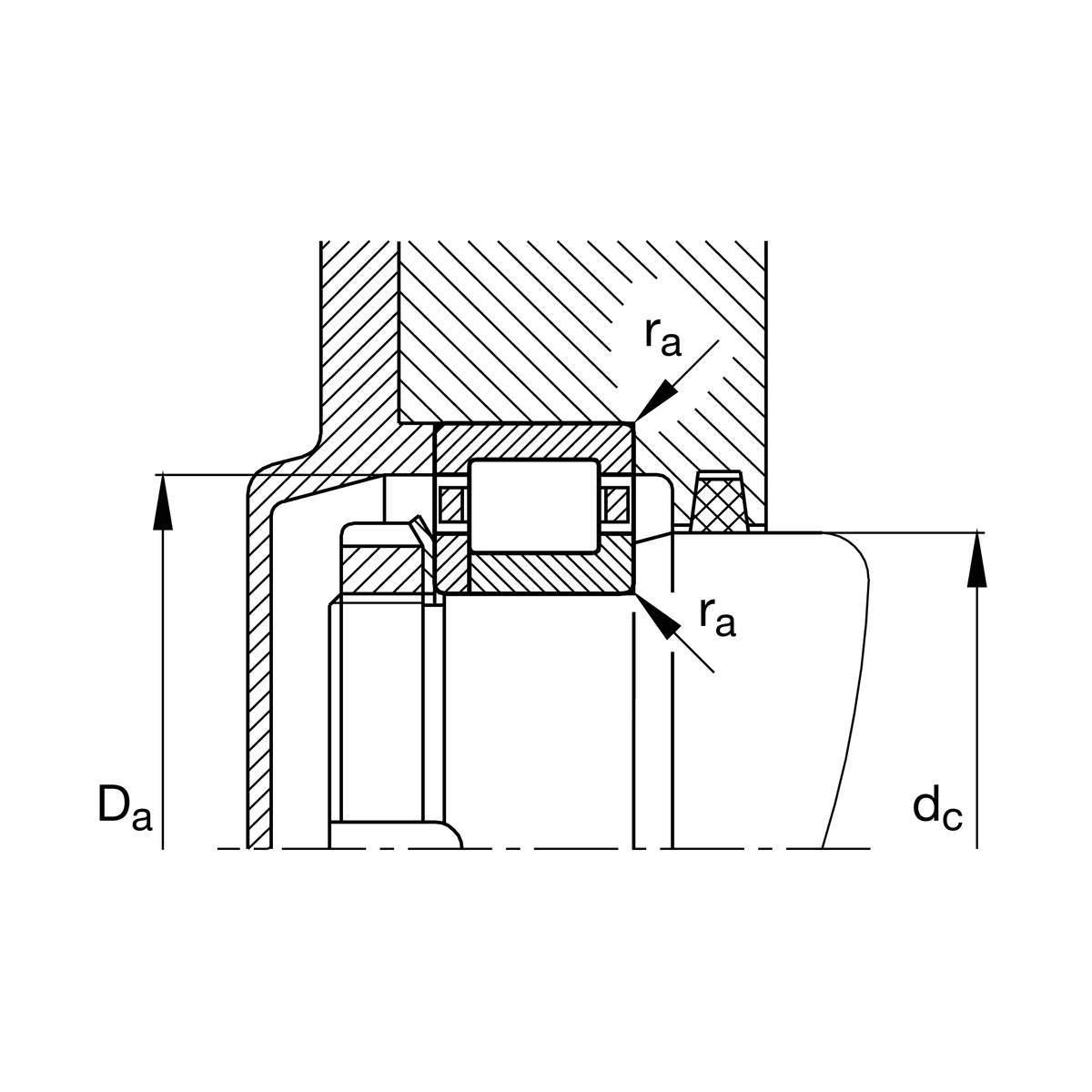

- Монтаж
- Разъемная конструкция подшипника позволяет монтировать внутреннее и наружное кольца отдельно. При посадке с натягом съемное кольцо рекомендуется предварительно нагреть индукционным нагревателем или в масляной ванне до +80...+100 °C, не допуская прямого приложения ударных усилий к роликам и сепаратору.
- Смазка
- Для средних скоростей рекомендуется пластичная смазка (заполнение свободного пространства корпуса на 1/3–1/2). На высоких скоростях и при повышенной рабочей температуре применяют циркуляционную смазку жидким минеральным или синтетическим маслом.
- Эксплуатация
- Исполнения N и NU не способны воспринимать осевые нагрузки и должны использоваться только в качестве плавающих опор. При эксплуатации подшипников с полиамидными сепараторами (TVP/ECP) необходимо ограничивать максимальную рабочую температуру на уровне +120 °C.
Аналоги по каталогам производителей
- FAG / SchaefflerNUP2205-E-M1
- KOYO (JTEKT)NUP2205EM
- NSKNUP2205EM
- NTN-SNRNUP2205EM
- SKFNUP 2205 ECM
- ГОСТ92505ЕМ
