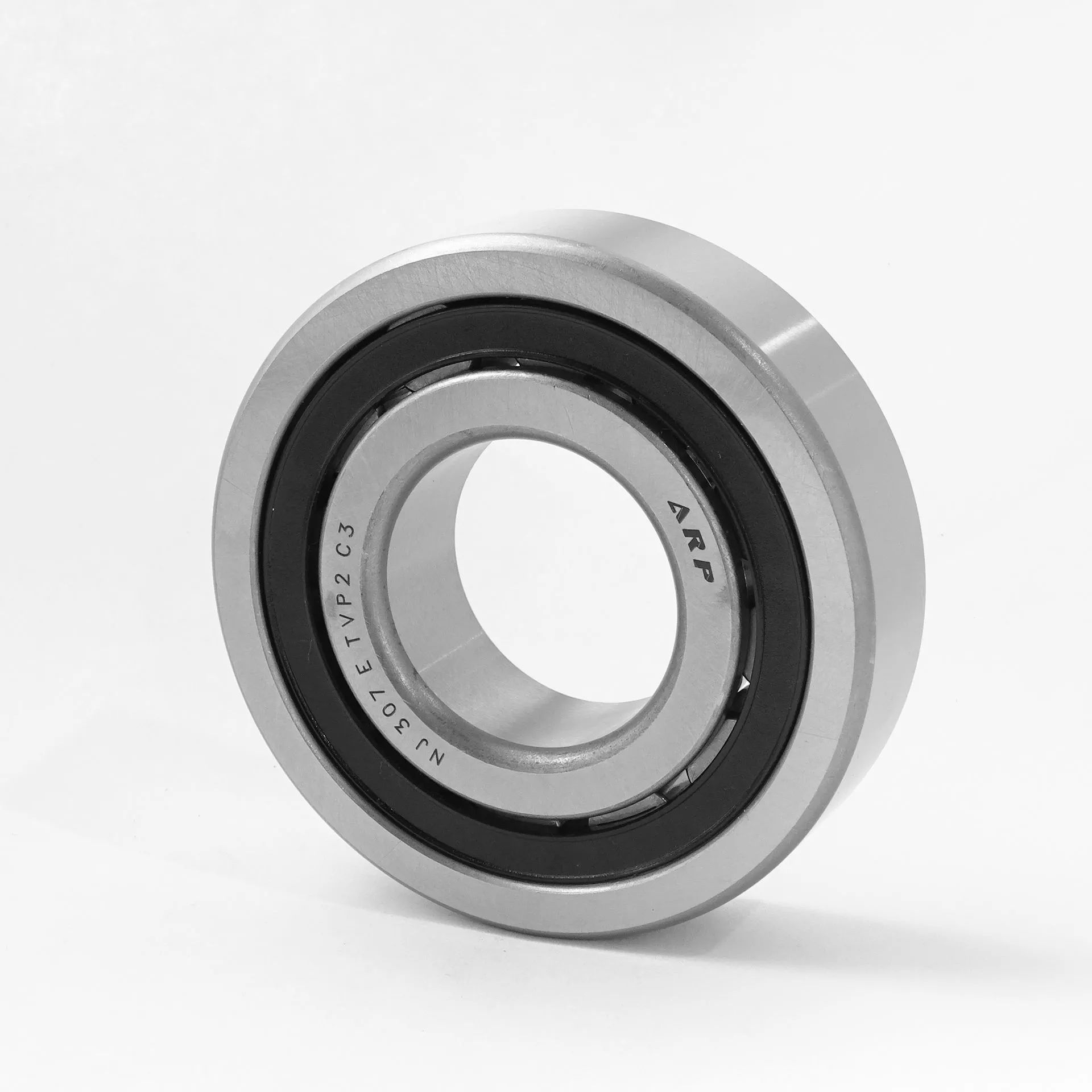

Подшипник роликовый цилиндрический NJ307 ETVP2C3 (70-42307Е) ARP
Идентификация
- Обозначение (ISO)
- NJ307 ETVP2C3
- Обозначение (ГОСТ)
- 70-42307Е
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NJ 307
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 76 кН
- Статич. грузоподъемность (C₀)
- 63 кН
- Макс. обороты (смазка)
- 7 900 об/мин
- Макс. обороты (масло)
- 12 600 об/мин
- Масса
- 0.496 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C3
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

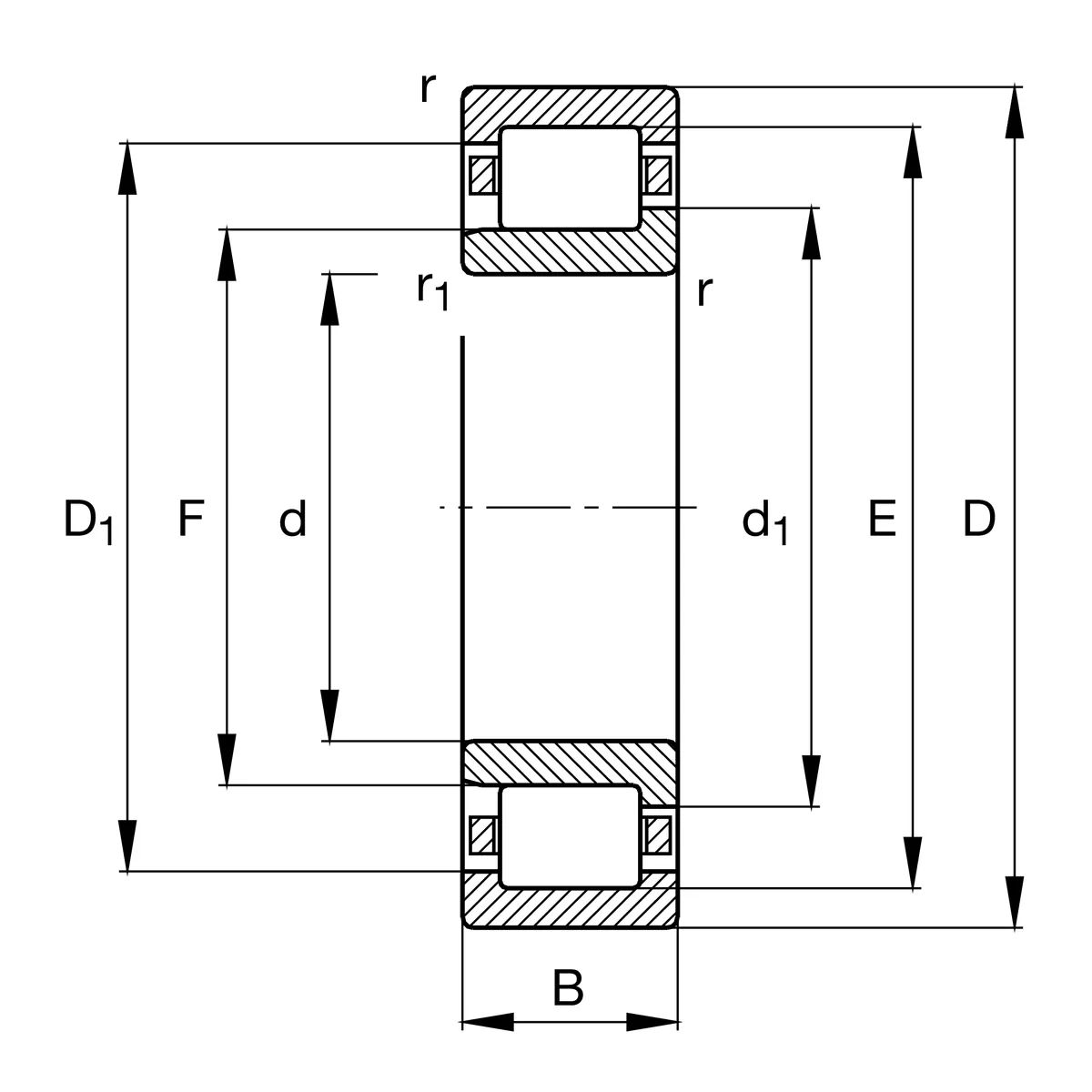

- Внутренний диаметр (d)
- 35 мм
- Наружный диаметр (D)
- 80 мм
- Ширина (B)
- 21 мм
- Диаметр борта наружного кольца (E)
- 70.2 мм
- Диаметр под тела качения (Fw)
- 46.2 мм
Описание
Однорядный цилиндрический роликовый подшипник NJ307ETVP2C3 (по ГОСТ — 70-42307Е) с размерами 35x80x21 мм. Оснащен усиленным комплектом роликов (суффикс E), сепаратором из стеклонаполненного полиамида PA66 (TVP2) и увеличенным радиальным зазором C3. Конструкция типа NJ имеет два борта на наружном кольце и один борт на внутреннем кольце, что позволяет воспринимать высокие радиальные нагрузки и фиксировать вал в одном осевом направлении.
Вопросы и ответы по серии NJ 307
В чем разница между исполнениями с сепараторами TVP2, M и J в подшипнике NJ 307?
Суффиксы в обозначении указывают на материал сепаратора: TVP2 (или P) означает полиамидный сепаратор для стандартных условий и температур до +120 °C. Индекс M (или ECM) обозначает точеный латунный сепаратор, рассчитанный на повышенные вибрации, ударные нагрузки и высокие температуры. Буква J указывает на штампованный стальной сепаратор общего назначения.
Какой отечественный аналог по ГОСТ соответствует подшипнику NJ 307?
Российским аналогом подшипника NJ 307 по ГОСТ является роликовый цилиндрический подшипник 42307 (а также модификации 42307КМ, 42307Е, 42307Л в зависимости от сепаратора). Он имеет аналогичные размеры 35х80х21 мм и конструкцию с двумя бортами на наружном кольце и одним бортами на внутреннем.
Что означает маркировка C3 в подшипнике NJ 307 ETVP2C3?
Обозначение C3 указывает на увеличенный радиальный внутренний зазор по сравнению с нормальным (CN). Такой зазор необходим при эксплуатации в условиях повышенных температур, высокой частоты вращения или при посадках с увеличенным натягом, чтобы исключить заклинивание роликов из-за теплового расширения.
Может ли подшипник NJ 307 воспринимать осевые нагрузки?
Конструкция серии NJ включает два опорных борта на наружном кольце и один борт на внутреннем кольце. Это позволяет подшипнику воспринимать радиальную нагрузку и одностороннюю осевую нагрузку, фиксируя вал в одном направлении. Для фиксации вала в обоих направлениях требуется использование фасонного кольца HJ 307 или подшипника серии NUP.
Бывают ли подшипники серии NJ 307 с защитными уплотнениями?
Подшипники серии NJ 307 выпускаются только в открытом исполнении без встроенных уплотнений или защитных шайб. Защита внутренней полости подшипника и удержание смазочного материала обеспечиваются внешними уплотнительными элементами узла (манжетами или крышками).
Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или m6 (для вращающегося вала при умеренных и высоких радиальных нагрузках)
- Посадка в корпус
- H6, J6 или K6 (для неподвижного корпуса в зависимости от условий нагружения)
- Монтаж
- Разъемная конструкция позволяет монтировать внутреннее и наружное кольца отдельно. При посадке внутреннего кольца на вал с натягом рекомендуется предварительно нагреть его индукционным нагревателем до +100...+120 °C. При сборке важно соблюдать правильную ориентацию единственного борта внутреннего кольца относительно направления осевого усилия.
- Смазка
- Подшипник открытого типа смазывается пластичными пластичными смазками на литиевой/комплексной основе или минеральными/синтетическими маслами при масляном купании или циркуляции. Для исполнений с полиамидным сепаратором (TVP2) температура смазочного материала не должна превышать +120 °C.
- Эксплуатация
- Подшипник воспринимает высокие радиальные нагрузки и одностороннее осевое смещение. Исполнения с полиамидным сепаратором (TVP2) имеют температурное ограничение до +120 °C и чувствительны к агрессивным синтетическим смазкам. В узлах с высокой вибрацией и ударными нагрузками предпочтительно использовать подшипники с латунным сепаратором (M / ECM).
Аналоги по каталогам производителей
- FAGNJ307-E-XL-TVP2-C3
- KoyoNJ307R C3
- NSKNJ307ET C3
- NTNNJ307ET2X C3
- SKFNJ 307 ECP/C3
- ГОСТ70-42307 Е
