Подшипник шариковый упорный 51102 (8102 К ПТВ4) 2 ГПЗ
Идентификация
- Обозначение (ISO)
- 51102
- Обозначение (ГОСТ)
- 8102 К ПТВ4
- Бренд
- 2 ГПЗ
Характеристики
Основные характеристики
- Тип
- Шариковый упорный
- Серия
- 51100
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 10.6 кН
- Статич. грузоподъемность (C₀)
- 14 кН
- Макс. обороты (смазка)
- 8 500 об/мин
- Макс. обороты (масло)
- 12 000 об/мин
- Масса
- 0.024 кг
- Класс точности
- P0 (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

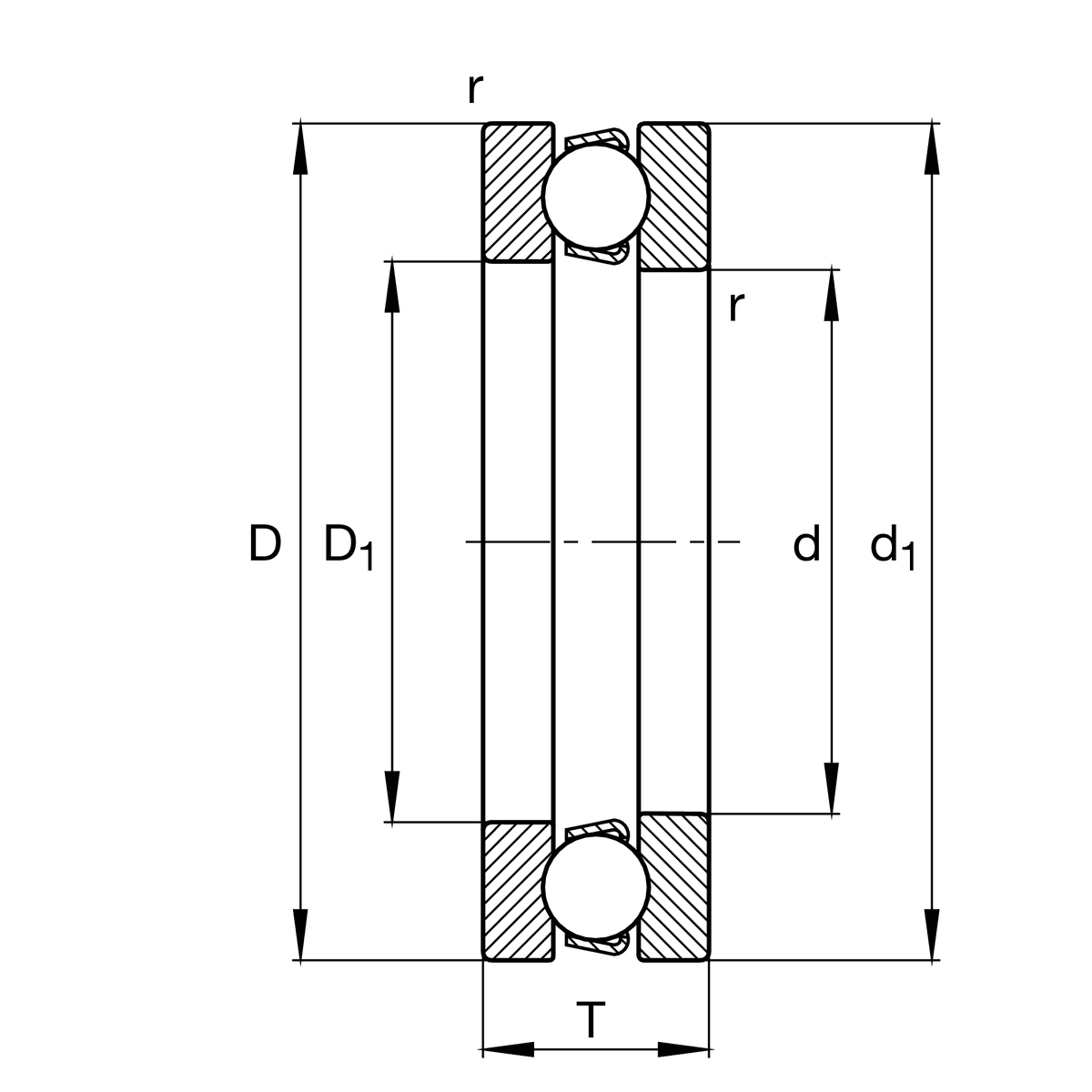

- Внутренний диаметр (d)
- 15 мм
- Наружный диаметр (D)
- 28 мм
- Ширина (B)
- 9 мм
- Высота (H)
- 9 мм
- Наружный диаметр тугого кольца (D₁)
- 16 мм
- Внутренний диаметр тугого кольца (d₁)
- 28 мм
Описание

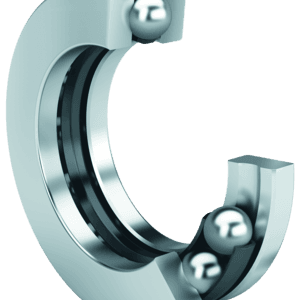

Подшипник 8102КПТВ4 (8102 К ПТВ4) — одинарный упорный шариковый подшипник качения производства 2 ГПЗ (Второй подшипниковый завод, Москва), изготовленный по ГОСТ 7872-89 (международный аналог ISO 51102). Размеры подшипника составляют 15х28х9 мм. Подшипник состоит из тугого и свободного колец и комплекта шариков в стальном сепараторе, предназначен для восприятия исключительно односторонних осевых нагрузок. Обозначение «К» в отечественной маркировке указывает на конструктивные изменения (модификация применяется в центрифуге фильтра очистки масла КАМАЗ-740 и ТНВД ГАЗ-3306).
Вопросы и ответы по серии 51100
Бывают ли подшипники серии 51100 с защитными уплотнениями или крышками?
Подшипники серии 51100 изготавливаются исключительно в открытом исполнении без защитных шайб или уплотнений. Это обусловлено разборной конструкцией упорных шарикоподшипников, позволяющей монтировать детали узла по отдельности. Понятие внутреннего радиального зазора для данной серии не применяется, а рабочий зазор регулируется при сборке поджатием колец.
Как соотносятся между собой обозначения подшипников серии 51100 по ISO и 8100 по ГОСТ?
Обозначения по стандарту ISO и ГОСТ для этой серии полностью взаимозаменяемы по присоединительным размерам. Например, подшипник 51104 по международной классификации соответствует отечественному 8104 (или 8104 Н). Номер серии 511xx прямо соответствует серии 81xx по ГОСТ 7872-89, где две последние цифры указывают на диаметр отверстия тугого кольца.
Как выбрать вариант исполнения подшипника серии 51100 по материалу сепаратора?
Базовое исполнение поставляется со штампованным стальным сепаратором, подходящим для большинства стандартных условий эксплуатации. При повышенных скоростях вращения, нагреве или сильных вибрациях рекомендуется выбирать подшипники с точеным латунным сепаратором (индексы M или Л). В условиях повышенных требований к тихоходности или для уменьшения массы применяются полиамидные сепараторы (индексы TN, TN9, TVH).
В каком оборудовании чаще всего применяются подшипники серии 51100?
Упорные шарикоподшипники серии 51100 предназначены для работы в механизмах, требующих восприятия значительных односторонних осевых нагрузок. Их устанавливают в поворотные узлы, винтовые домкраты, запорную арматуру, шпиндели металлорежущих станков, вертикальные насосы и редукторы. Также они широко встречаются в рулевых механизмах и опорных элементах сельхозтехники.
Может ли подшипник серии 51100 воспринимать комбинированные или радиальные нагрузки?
Подшипники серии 51100 предназначены строго для восприятия односторонних осевых нагрузок и не способны воспринимать радиальные усилия. Воздействие радиальной нагрузки приводит к смещению шариков с дорожек качения и быстрому выходу узла из строя. При наличии комбинированных нагрузок необходимо устанавливать радиально-упорные шариковые или конические роликовые подшипники.

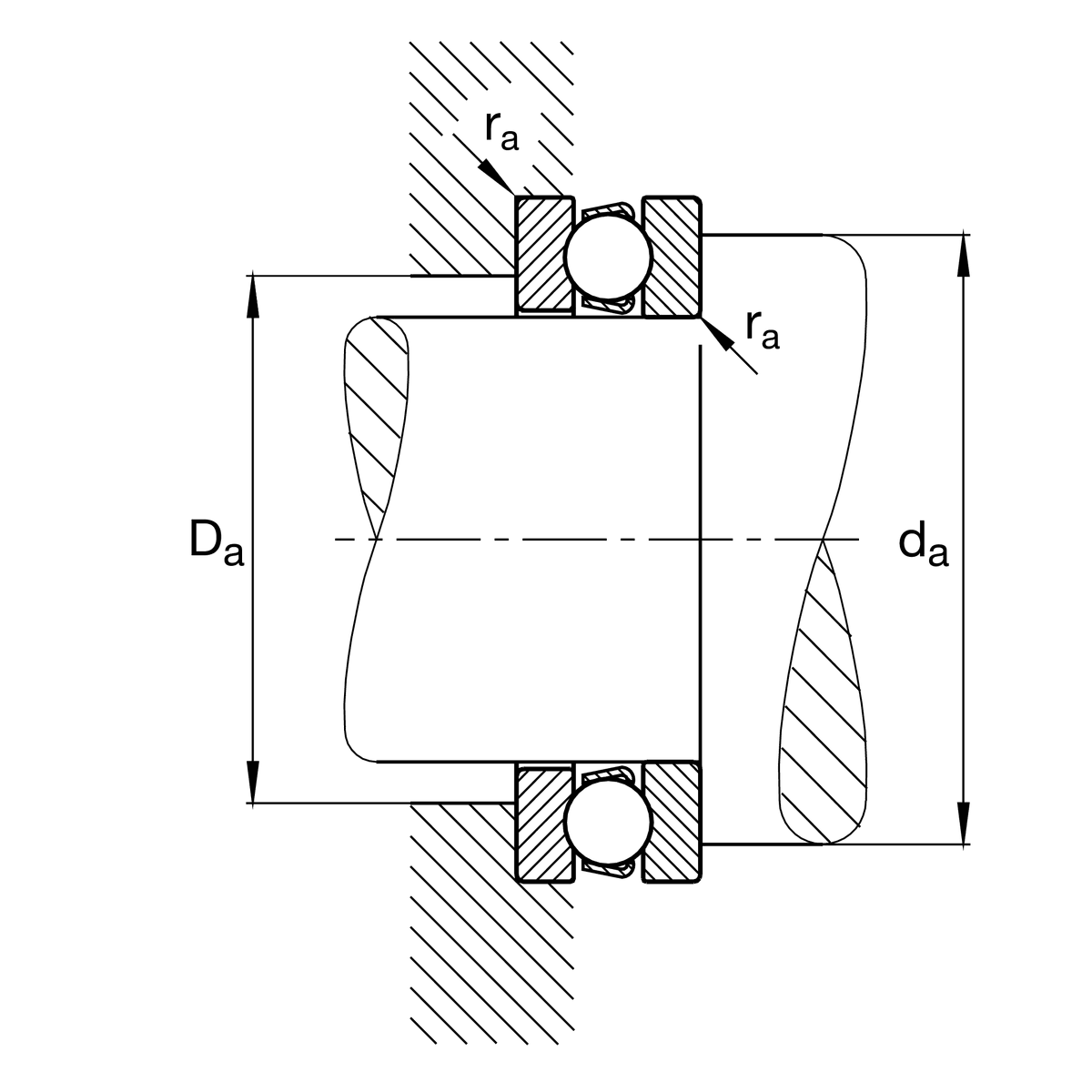

Монтаж и эксплуатация
- Посадка на вал
- js6, j6 или k6 (по ГОСТ 3325-85 / ISO для тугого кольца вала)
- Посадка в корпус
- H8, H7 или J7 (с зазором для свободного кольца корпуса)
- Монтаж
- Упорные шариковые подшипники серии 51100 имеют разъемную конструкцию, поэтому их элементы монтируются по отдельности. Важно не перепутать кольца: тугое кольцо (с меньшим внутренним диаметром) монтируется на вращающийся вал с натягом, а свободное кольцо (с большим внутренним диаметром) устанавливается в корпус с небольшим зазором. В процессе сборки необходимо строго соблюдать соосность, так как подшипники этой серии не допускают перекосов вала относительно корпуса.
- Смазка
- Выбор смазочного материала зависит от частоты вращения и рабочей температуры узла. В большинстве стандартных применений используются пластичные (консистентные) смазки, закладываемые при монтаже. При высоких частотах вращения рекомендуется применение жидкого масла способом масляной ванны или капельной смазки.
- Эксплуатация
- Подшипники серии 51100 воспринимают осевую нагрузку только в одном направлении. Для обеспечения стабильной работы и предотвращения проскальзывания шариков при высокой частоте вращения к подшипнику должна постоянно прикладываться минимальная осевая нагрузка. Любые радиальные нагрузки или перекосы колец недопустимы, так как приводят к точечной перегрузке и разрушению сепаратора.
Аналоги по каталогам производителей
- FAG51102
- FBJ51102
- ISO51102
- Koyo51102
- Nachi51102
- NSK51102
- NTN51102
- SKF51102
