Подшипник игольчатый роликовый NA4915 (4074915) JNS
Идентификация
- Обозначение (ISO)
- NA4915
- Обозначение (ГОСТ)
- 4074915
- Бренд
- JNS
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 4915
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 84.2 кН
- Статич. грузоподъемность (C₀)
- 170 кН
- Макс. обороты (смазка)
- 4 800 об/мин
- Макс. обороты (масло)
- 5 300 об/мин
- Масса
- 0.775 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

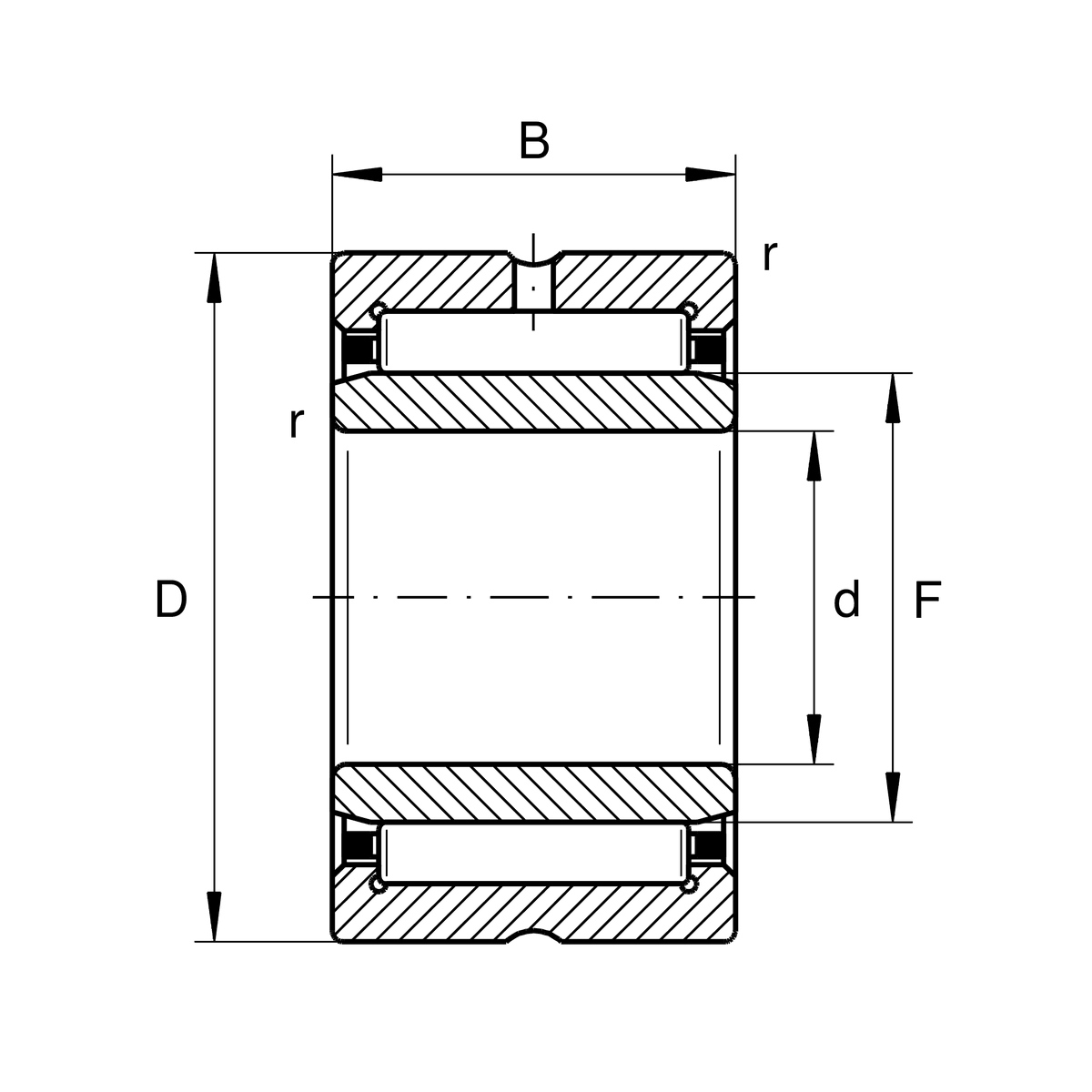

- Внутренний диаметр (d)
- 75 мм
- Наружный диаметр (D)
- 105 мм
- Ширина (B)
- 30 мм
- Диаметр под тела качения (Fw)
- 85 мм
Описание

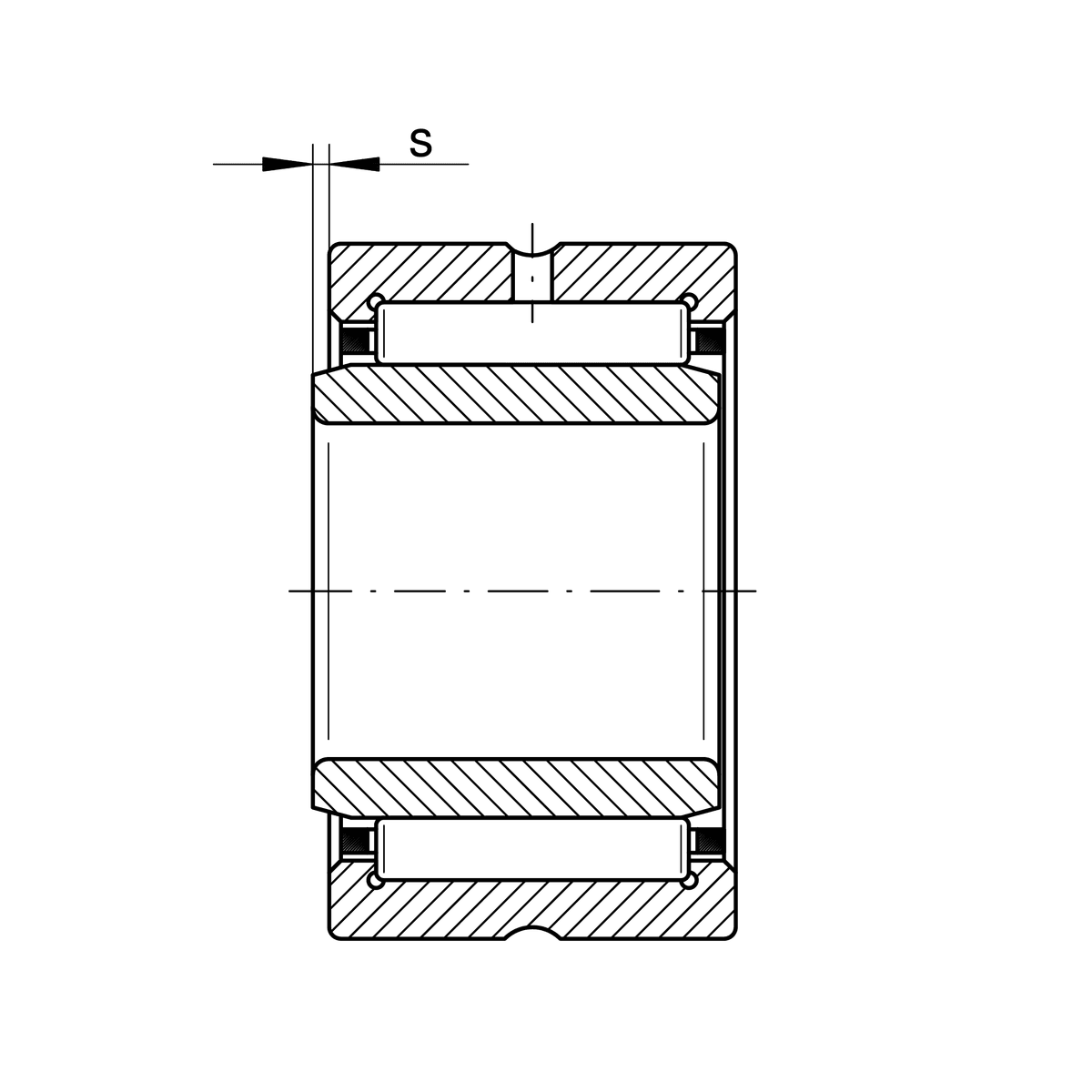

Однорядный радиальный игольчатый подшипник NA4915 (производитель CX) с точеными кольцами и съемным внутренним кольцом. Изготавливается по стандарту ISO 15 и имеет размеры 75x105x30 мм. Конструкция подшипника включает стальной сепаратор, удерживающий тонкие цилиндрические ролики (иглы), а также канавку и отверстие для ресмазки на наружном кольце. Подшипник обеспечивает высокую радиальную грузоподъёмность и жесткость при малом поперечном сечении, что делает его оптимальным решением для компактных узлов трения.
Вопросы и ответы по серии 4915
Чем отличаются исполнения подшипников NA4915 и RNA4915?
Подшипник NA4915 поставляется в комплекте со съемным внутренним кольцом и имеет размеры 75x105x30 мм. Исполнение RNA4915 поставляется без внутреннего кольца (размеры 85x105x30 мм), а тела качения обкатываются непосредственно по закаленной шейке вала. Это позволяет значительно сократить радиальный габарит узла при сохранении высокой грузоподъемности.
Какой существует отечественный аналог по ГОСТ для подшипника NA4915?
Российским аналогом подшипника NA4915 по ГОСТ 520-2011 является роликовый игольчатый подшипник 4074915. Он полностью совпадает по присоединительным размерам (75х105х30 мм) и внутренней конструкции. Для версии без внутреннего кольца (RNA4915) аналогом по ГОСТ выступает подшипник 4074115 (или 424915 в зависимости от модификации).
Выпускаются ли подшипники серии 4915 с защитными уплотнениями?
Базовые версии NA4915 и RNA4915 являются открытыми и предназначены для работы в масляной ванне или с регулярным подаванием смазки. Однако производители выпускают модификации с контактными резиновыми уплотнениями — RS (одностороннее) и 2RS (двухстороннее уплотнение). Закрытые варианты защищают дорожки качения от пыли и грязи и поставляются с предварительно заложенной смазкой.
Как выбрать радиальный зазор в подшипнике серии 4915?
Стандартное исполнение имеет нормальный радиальный зазор (обозначается CN или не указывается в маркировке), подходящий для большинства условий эксплуатации. При работе в условиях повышенных температур или при напрессовке с большим натягом выбирают модификацию с увеличенным зазором C3. Если требуется повышенная точность вращения и жесткость узла, применяется уменьшенный зазор C2.
В каких узлах и механизмах применяются подшипники серии 4915?
Игольчатые подшипники серии 4915 широко используются в коробках передач, раздаточных коробках, гидравлических насосах и промышленных редукторах. Их устанавливают в узлах с высокой радиальной нагрузкой и узким пространством для монтажа. Благодаря массивным точеным кольцам они способны выдерживать значительные пиковые нагрузки и вибрации.
Монтаж и эксплуатация
- Посадка на вал
- k5 (или k6) для внутреннего кольца NA4915 при вращающемся вале; h6 или h5 для рабочей поверхности вала под подшипник без внутреннего кольца RNA4915
- Посадка в корпус
- K7 или K6 для тяжелых и нормальных нагрузок; H7 для стандартных условий работы с плавающей наружной обоймой
- Монтаж
- При монтаже запрещено наносить удары молотком по кольцам и передавать усилие запрессовки через игольчатые ролики. Усилие должно прикладываться строго к запрессовываемому кольцу через монтажную втулку. Для подшипника без внутреннего кольца (RNA4915) дорожка качения на валу должна иметь твердость 58-64 HRC и шероховатость Ra <= 0,2 мкм.
- Смазка
- Открытые подшипники поставляются в консервационной смазке и требуют заправки пластичной смазкой (на 30-50% свободного объема узла) или жидким маслом через кольцевую канавку и смазочные отверстия на наружном кольце. Закрытые подшипники 2RS заполнены смазкой на весь срок службы и повторного смазывания при монтаже не требуют.
- Эксплуатация
- Игольчатые подшипники серии 4915 воспринимают только радиальные нагрузки и абсолютно не предназначены для осевых усилий. Они чувствительны к перекосам вала относительно корпуса (допустимый перекос не более 1-2 угловых минут), так как перекосы вызывают кромочные напряжения на роликах и ускоренный износ.
Аналоги по каталогам производителей
- IKONA4915
- INANA4915-XL
- KoyoNA4915
- NTNNA4915
- SKFNA 4915
- ГОСТ4244915
