Подшипник игольчатый роликовый NA 4902 2RS (4244902) CRAFT
Идентификация
- Обозначение (ISO)
- NA 4902 2RS
- Обозначение (ГОСТ)
- 4244902
- Бренд
- CRAFT
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 4902
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 7.84 кН
- Статич. грузоподъемность (C₀)
- 9.52 кН
- Макс. обороты (смазка)
- 7 600 об/мин
- Масса
- 0.036 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +100°C

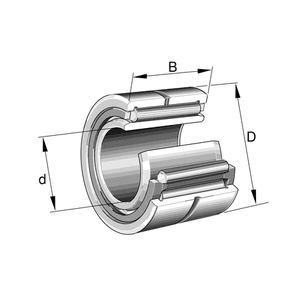

- Внутренний диаметр (d)
- 15 мм
- Наружный диаметр (D)
- 28 мм
- Ширина (B)
- 13 мм
- Диаметр под тела качения (Fw)
- 20 мм
Описание
Подшипник CRAFT NA4902 2RS (в системе ГОСТ — 4244902 с уплотнением) представляет собой однорядный радиальный игольчатый роликоподшипник с массивным механически обработанным наружным кольцом и съемным внутренним кольцом. Оснащен контактными уплотнениями с двух сторон (2RS / 2RSR), удерживающими пластичную смазку и защищающими от попадания грязи и влаги. Благодаря игольчатым телам качения обеспечивает высокую радиальную грузоподъемность при жестких ограничениях по радиальному габариту.
Вопросы и ответы по серии 4902
В чем разница между подшипниками NA 4902 и RNA 4902?
Подшипник NA 4902 поставляется в комплекте с внутренним кольцом и имеет внутренний диаметр 15 мм. Исполнение RNA 4902 поставляется без внутреннего кольца, а ролики качения обкатываются непосредственно по закаленной поверхности вала диаметром 20 мм. Применение RNA 4902 позволяет сэкономить радиальное пространство и уменьшить массу узла.
Что означают суффиксы 2RS, RS и открытое исполнение в этой серии?
Открытое исполнение не имеет встроенных уплотнений и применяется в закрытых масляных ваннах или при регулярной подаче смазки. Суффиксы RS и 2RS указывают на наличие одностороннего или двухстороннего контактного резинометаталлического уплотнения. Уплотненные варианты заправлены пластичной смазкой на весь срок службы, но имеют ограничение по максимальной частоте вращения.
Каковы отечественные аналоги по ГОСТ для подшипников серии 4902?
Для подшипника NA 4902 с внутренним кольцом отечественным аналогом по ГОСТ является 4254902 (или 4024902). Для модификации без внутреннего кольца RNA 4902 аналоги по ГОСТ — 254703 или 4354902. Они совпадают по основным присоединительным размерам и взаимозаменяемы при одинаковом классе точности.
Как выбрать радиальный зазор для подшипников серии 4902?
Стандартные подшипники изготавливаются с нормальным радиальным зазором CN для обычных условий работы. Зазор C2 (уменьшенный) применяется в узлах, требующих минимального люфта и высокой точности вращения. Зазор C3 (увеличенный) выбирают при эксплуатации подшипника при повышенных температурах или при посадке колец с увеличенным натягом.
В каких узлах и механизмах чаще всего применяются подшипники серии 4902?
Подшипники серии 4902 применяются в автомобильных коробках передач, редукторах, гидравлических насосах и промышленных станках. Они предназначены для работы в условиях ограниченных радиальных габаритов при высокой радиальной нагрузке. Также их часто используют в качающихся опорах и поршневых механизмах.
Монтаж и эксплуатация
- Посадка на вал
- Для NA 4902 (с кольцом): k5 или m5 при вращающемся вале, j6 или h6 при невращающемся. Для RNA 4902 (без кольца): k5 или h6 непосредственно на дорожку качения вала (твердость 58–64 HRC).
- Посадка в корпус
- K7 или N7 для стального или чугунного корпуса при плотной посадке; J7 или H7 при умеренных нагрузках.
- Монтаж
- Запрессовка выполняется специализированной оправкой с приложением усилия только к монтируемому кольцу. Передача усилий через ролики и сепаратор запрещена. Допускается нагрев внутреннего кольца NA 4902 до 100 °C (для версий 2RS — не более 80 °C).
- Смазка
- Открытые подшипники смазываются при монтаже и повторно через смазочную канавку и отверстие на наружном кольце. Исполнения 2RS поставляются с заложенной смазкой на весь срок службы.
- Эксплуатация
- Серия 4902 воспринимает только радиальные нагрузки и не допускает перекосов вала (не более 1–2 угловых минут). При использовании RNA 4902 поверхность вала должна иметь твердость 58–64 HRC и шероховатость Ra ≤ 0.2 мкм.
Аналоги по каталогам производителей
- CXNA 4902 2RS
- IKONA4902UU
- INA / SchaefflerNA4902-2RSR-XL
- NTNNA4902LL
- SKFNA 4902.2RS
- ZENNA4902-2RS-ZEN
- ГОСТ4244902 2RS
