Идентификация

Обозначение (ISO)
22215MW33
Обозначение (ГОСТ)
3515НЛ
Бренд
СПЗ-4
Цена сайта2 780 ₽Розничная цена3 060 ₽
В наличии
4 шт
СПб4 шт
Готов к выдаче:Завтра, 09:00

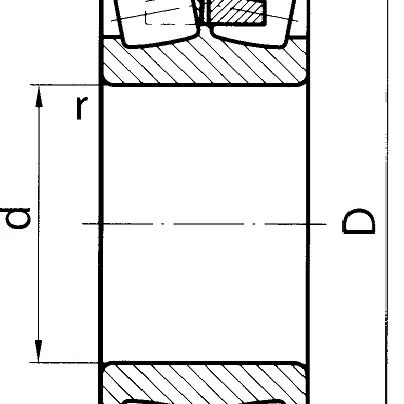

dвнутренний диаметр75мм
Dнаружный диаметр130мм
Bширина внутреннего кольца31мм

Характеристики

Основные характеристики

Тип
Роликовый сферический
Серия
22215
Рядность
двухрядный
Материал
Сталь
Сепаратор
Латунь
Динам. грузоподъемность (C)
168.4 кН
Статич. грузоподъемность (C₀)
208 кН
Макс. обороты (смазка)
3 300 об/мин
Макс. обороты (масло)
4 200 об/мин
Масса
1.76 кг
Класс точности
P0 (нормальный)
Зазор
CN (нормальный)
Уплотнение
Открытый (без уплотнений)
Рабочая температура
от -30°C до +120°C
Внутренний диаметр (d)
75 мм
Наружный диаметр (D)
130 мм
Ширина (B)
31 мм

Описание

Подшипник 3515НЛ производства СПЗ-4 — это двухрядный роликовый сферический радиальный подшипник качения с массивным латунным сепаратором («Л»), а также кольцевой проточкой и тремя смазочными отверстиями на наружном кольце («Н»). Соотвествует ГОСТ 5721-75 и международному обозначению ISO 22215 MBW33. Сферическая дорожка качения наружного кольца обеспечивает самоустанавливаемость подшипника и возможность компенсировать перекосы вала относительно корпуса до 2–3°. Предназначен для восприятия значительных радиальных и умеренных двухсторонних осевых нагрузок.

Вопросы и ответы по серии 22215

Чем отличаются подшипники серии 22215 по ГОСТ и ISO?

Отечественным аналогом подшипника 22215 (размеры 75х130х31 мм) по ГОСТ 5721 является подшипник 3515 (или 53515 для исполнения с коническим отверстием). При идентичных габаритах импортные версии серии 22215 (NSK, SKF, FAG) обычно имеют оптимизированную внутреннюю геометрию (индекс E/EA), обеспечивающую повышенную грузоподъемность. При подборе аналога важно соблюдать совпадение типа посадочного отверстия и наличие смазочной канавки.

Что означают маркировки EAE4, CC, CA, W33 и K в обозначении подшипника 22215?

Обозначения E, EAE4 или E1 указывают на усиленную конструкцию повышенной грузоподъемности с оштампованным стальным сепаратором. Суффиксы CC и CA обозначают штампованный стальной или массивный латунный сепаратор соответственно. Маркировка W33 (или Н по ГОСТ) говорит о наличии канавки и смазочных отверстий на наружном кольце, а буква K указывает на коническое посадочное отверстие 1:12.

В каких случаях нужен подшипник 22215 с радиальным зазором C3 или C4?

По умолчанию подшипник 22215 поставляется с нормальным зазором (CN), который не указывается в маркировке. Увеличенный зазор C3 или C4 необходим при высоких рабочих температурах, неравномерном нагреве вала и корпуса, а также при монтаже с тяжелым натягом. Это предохраняет ролики от заклинивания при расширении деталей во время работы.

Где применяется роликовый сферический подшипник 22215?

Подшипники серии 22215 рассчитаны на эксплуатацию в условиях тяжелых радиальных и сопутствующих осевых нагрузок с возможным перекосом валов. Их массово устанавливают в промышленных редукторах, прокатных станах, виброгрохотах, дробилках, тяжелых конвейерах и насосных агрегатах. Также они широко применяются в горно-обогатительном и целлюлозно-бумажном оборудовании.

Как монтируется подшипник 22215 K с коническим отверстием?

Подшипники с коническим отверстием (22215 K) монтируются на коническую шейку вала либо на гладкий вал через закрепительную (H315) или стяжную (AH315) втулку. Установка производится затягиванием стопорной гайки с обязательным контролем уменьшения радиального зазора с помощью щупа. Правильный контроль зазора предотвращает пережатие тел качения и преждевременный износ подшипника.

Монтаж и эксплуатация

Посадка на вал
m5 (нормальная нагрузка), k5 / p6 (тяжелая или ударная нагрузка)
Посадка в корпус
H7 (плавающая опора), J7 / K7 (фиксированная опора или повышенная нагрузка)
Монтаж
Для монтажа подшипника с цилиндрическим отверстием рекомендуется индукционный нагрев до 100-120 °C. Запрещается прикладывать монтирующее усилие через тела качения или наносить удары по кольцам. При установке подшипника с коническим отверстием (22215 K) на втулку H315/AH315 обязателен замер остаточного радиального зазора щупом.
Смазка
Подшипники серии 22215 поставляются со смазочной канавкой и отверстиями на наружном кольце (W33/Н). Смазывание рекомендуется производить пластичной смазкой (NLGI 2/3 на литиевом или комплексном литиевом мыле) непосредственно через канавку W33. В высокоскоростных или высокотемпературных узлах применяется жидкое масло.
Эксплуатация
Двухрядная сферическая конструкция компенсирует самоустановкой перекосы вала до 1,5–2 градусов без потери несущей способности. Подшипник выдерживает значительную радиальную нагрузку и двустороннюю осевую нагрузку (до 25% от неиспользованной радиальной). Необходим регулярный контроль рабочей температуры и уровня вибраций.

Аналоги по каталогам производителей

  • CRAFT53515 H (22215 CW33)
  • FAG22215-E1
  • ISO22215 MBW33
  • KOYO22215 RHRW33
  • NSK22215 CAMW33
  • SKF22215 MB/W33
Полная таблица аналогов 3515 HЛ
