HK2530 2RS
Подшипник игольчатый роликовый HK2530 2RS ARP
Идентификация
- Обозначение (ISO)
- HK2530 2RS
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- HK2530
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 25.5 кН
- Статич. грузоподъемность (C₀)
- 45 кН
- Макс. обороты (смазка)
- 6 100 об/мин
- Масса
- 0.047 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -20°C до +80°C

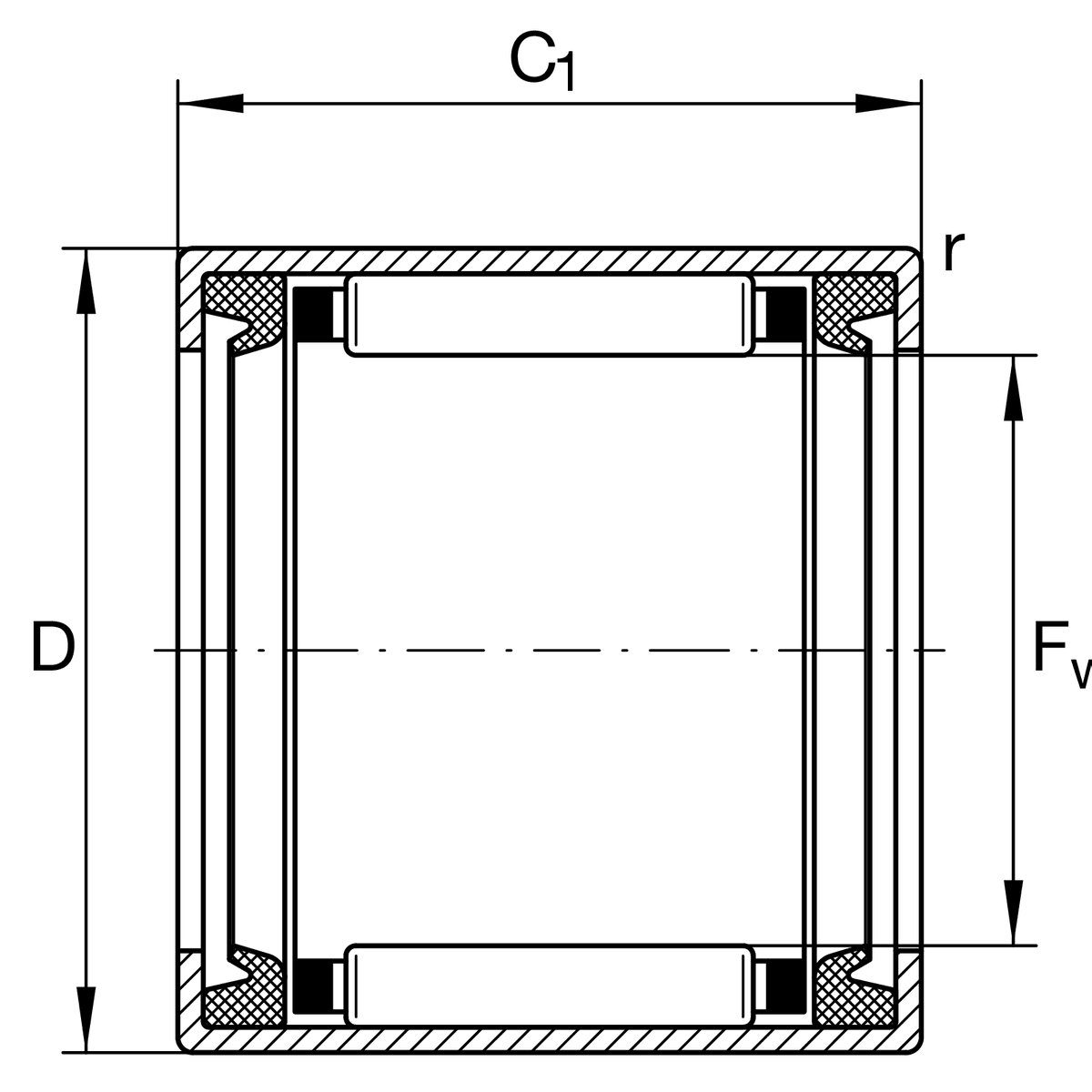

- Внутренний диаметр (d)
- 25 мм
- Наружный диаметр (D)
- 32 мм
- Ширина (B)
- 30 мм
- Диаметр под тела качения (Fw)
- 25 мм
Описание
Игольчатый подшипник со штампованным наружным кольцом (сквозного типа) серии HK2530-2RS размером 25x32x30 мм. Оснащен двухсторонним контактным резиновым уплотнением (2RS) из нитрилкаучука (NBR), защищающим от ухода пластичной смазки и проникновения пыли/влага. За счет большого количества игольчатых роликов подшипник обладает высокой радиальной грузоподъемностью при минимизированной радиальной высоте сечения. Предназначен для установки непосредственно на закаленный и отшлифованный вал (без внутреннего кольца).
Вопросы и ответы по серии HK2530
Чем отличаются варианты исполнения в серии HK2530 (открытый, RS, 2RS)?
Базовое обозначение HK2530 без суффиксов указывает на открытое исполнение без уплотнений, предназначенное для смазывания маслом или пластичной смазкой из общей системы узла. Исполнение HK2530 2RS оснащено двухсторонними контактными уплотнениями из каучука с заводской заправкой смазкой, а HK2530 RS имеет уплотнение только с одной стороны.
Существует ли точный аналог серии HK2530 по отечественному ГОСТ?
Прямого отечественного аналога по ГОСТ с точными габаритными размерами 25х32х30 мм не существует. Игольчатые подшипники со штампованным наружным кольцом по ГОСТ 4060-78 выпускаются в иных стандартных ширинах, поэтому при ремонте и проектировании используется международное обозначение HK2530.
Как выбрать между открытым подшипником HK2530 и закрытым HK2530 2RS?
Открытое исполнение выбирают для масляных ванн и закрытых редукторов с регулярной подачей смазки, где важны предельные скорости вращения. Исполнение 2RS оптимально для узлов, работающих в запыленной или влажной среде, где техническое обслуживание затруднено или недоступно.
Нужна ли подшипнику HK2530 отдельная внутренняя обойма?
По умолчанию подшипники серии HK2530 поставляются без внутреннего кольца, а роль дорожки качения выполняет закаленный вал диаметром 25 мм. Если посадочная поверхность вала не имеет требуемой твердости и шлифовки, подшипник доукомплектовывается отдельным внутренним кольцом (например, серии IR).
В каких узлах и механизмах чаще всего применяются подшипники HK2530?
Подшипники этой серии широко используют в автомобильных трансмиссиях, коробках передач, рулевых механизмах, узлах мощного электроинструмента и промышленных редукторах. Их применяют там, где требуется максимальная радиальная грузоподъемность при минимальных радиальных габаритах.
Монтаж и эксплуатация
- Посадка на вал
- h6 (при использовании поверхности вала в качестве дорожки качения; вал должен иметь твердость 58–64 HRC и шероховатость Ra 0,2–0,4 мкм)
- Посадка в корпус
- N7 или N6 (для чугунных и стальных корпусов); R7 или R6 (для корпусов из алюминиевых и легких сплавов)
- Монтаж
- Запрессовка выполняется специальной монтажной оправкой с давлением на маркированный торец наружного кольца. Запрещается наносить удары по тонкостенному штампованному корпусу. Осевая фиксация стопорными кольцами не требуется, так как подшипник надежно удерживается в корпусе за счет натяга.
- Смазка
- Уплотненные модификации (2RS) заправлены пластичной смазкой на весь срок службы и не требуют обслуживания. Открытые подшипники смазываются пластичной смазкой или маслом в зависимости от частоты вращения и температурного режима узла.
- Эксплуатация
- Подшипник воспринимает исключительно радиальные нагрузки и не предназначен для осевых усилий. Допустимый температурный диапазон для закрытых версий (2RS) составляет от -20 °C до +100 °C, для открытых — от -40 °C до +120 °C.
Аналоги по каталогам производителей
- CRAFTHK2530 2RS
- IKOTLA2530UU
- INA / SchaefflerHK2530-2RS
- NTNHK2530-2RS
- SKFHK 2530.2RS
