NATR40 PP

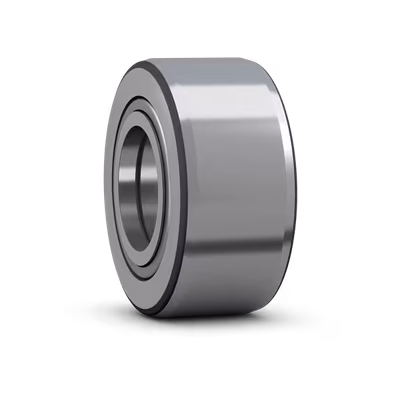

Подшипник игольчатый роликовый NATR40 PP ARP
Идентификация
- Обозначение (ISO)
- NATR40 PP
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NATR40
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 32.5 кН
- Статич. грузоподъемность (C₀)
- 59 кН
- Макс. обороты (смазка)
- 850 об/мин
- Макс. обороты (масло)
- 1 500 об/мин
- Масса
- 0.795 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +100°C
- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 80 мм
- Ширина (B)
- 32 мм
- Диаметр под тела качения (Fw)
- 50 мм
Описание
NATR40PP — опорный ролик на оси (yoke-type track roller) на базе однорядного игольчатого подшипника с внутренним кольцом, толстостенным наружным кольцом со сферической рабочей поверхностью и двухсторонними контактными уплотнениями (PP). Оснащен стальным сепаратором с игольчатыми роликами и боковыми направляющими шайбами. Подшипник рассчитан на восприятие высоких радиальных нагрузок и умеренных осевых усилий, возникающих при перекосах. Широко применяется в кулачковых приводах, конвейерных системах и направляющих качения.
Вопросы и ответы по серии NATR40
Чем отличаются опорные ролики NATR40 и NATV40?
Подшипник NATR40 оснащен сепаратором для игольчатых роликов, благодаря чему способен работать на более высоких скоростях вращения. Исполнение NATV40 является бессепараторным (с полным комплектом роликов), что обеспечивает повышенную грузоподъемность, но снижает предельную частоту вращения.
Что означает суффикс PP в маркировке NATR40 PP?
Суффикс PP указывает на наличие уплотнений из пластмассовых упорных шайб с профилированными уплотняющими кромками с обеих сторон. Они надежно защищают внутреннюю полость ролика от пыли и грязи и удерживают смазку внутри, но ограничивают температуру эксплуатации диапазоном от -30 °C до +100 °C.
В чем разница между стандартным NATR40 и исполнением с суффиксом X?
Базовая модель NATR40 имеет сферический (выпуклый) профиль наружного кольца, снижающий кромковые напряжения при небольших перекосах вала. Суффикс X (например, NATR40 PPX) означает цилиндрическую (плоскую) наружную поверхность, обеспечивающую увеличенное пятно контакта при работе на плоских дорожках качения.
Где чаще всего применяются подшипники серии NATR40?
Опорные ролики серии NATR40 предназначены для работы в качестве направляющих роликов в кулачковых механизмах, конвейерных системах, автоматических линиях и узлах линейного перемещения, где требуются восприятие высоких радиальных и ударных нагрузок.
Существуют ли точные отечественные аналоги по ГОСТ для NATR40?
Прямого полного аналога по ГОСТ с аналогичной конструкцией упорных шайб и трехступенчатых уплотнений не существует. Близкими по назначению являются игольчатые опорные ролики без цапфы (тип 456...), но перед заменой следует проверять габаритные размеры (40x80x32 мм) и тип профиля наружного кольца.
Монтаж и эксплуатация
- Посадка на вал
- g6, h6 или j6 — для нормальных и умеренных нагрузок; k5 или m5 — для тяжелых условий эксплуатации
- Монтаж
- Запрессовку следует производить исключительно с приложением усилия к внутреннему кольцу или боковым упорным шайбам. Категорически запрещается наносить удары по наружному кольцу и защитным уплотнениям PP во избежание повреждения узла. Внутреннее кольцо с шайбами должно быть надежно зажато в осевом направлении.
- Смазка
- Исполнения с уплотнениями PP поставляются предварительно заправленными пластичной смазкой на литиевой основе. Досмазывание выполняется через смазочное отверстие во внутреннем кольце; также рекомендуется смазывать внешнюю дорожку качения ролика и направляющую трека.
- Эксплуатация
- Рабочая температура для модификаций NATR40 PP ограничена от -30 °C до +100 °C. Модели с цилиндрической наружной поверхностью (суффикс X) требуют точной параллельности оси ролика и направляющей, в то время как сферический профиль допускает небольшие монтажные отклонения.
Аналоги по каталогам производителей
- IKONART40UUR
- INANATR40-PP-A
- NKENATR40-PP
- NTNNATR40LL
- SKFNATR 40 PP
