Подшипник роликовый сферический 22317 EAE4 (53617 Н) NSK
Идентификация
- Обозначение (ISO)
- 22317 EAE4
- Обозначение (ГОСТ)
- 53617 Н
- Бренд
- NSK
Характеристики
Основные характеристики
- Тип
- Роликовый сферический
- Серия
- 22300
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 600 кН
- Статич. грузоподъемность (C₀)
- 630 кН
- Макс. обороты (смазка)
- 2 400 об/мин
- Макс. обороты (масло)
- 3 200 об/мин
- Масса
- 7.23 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Shell Alvania S2
- Рабочая температура
- от -30°C до +200°C

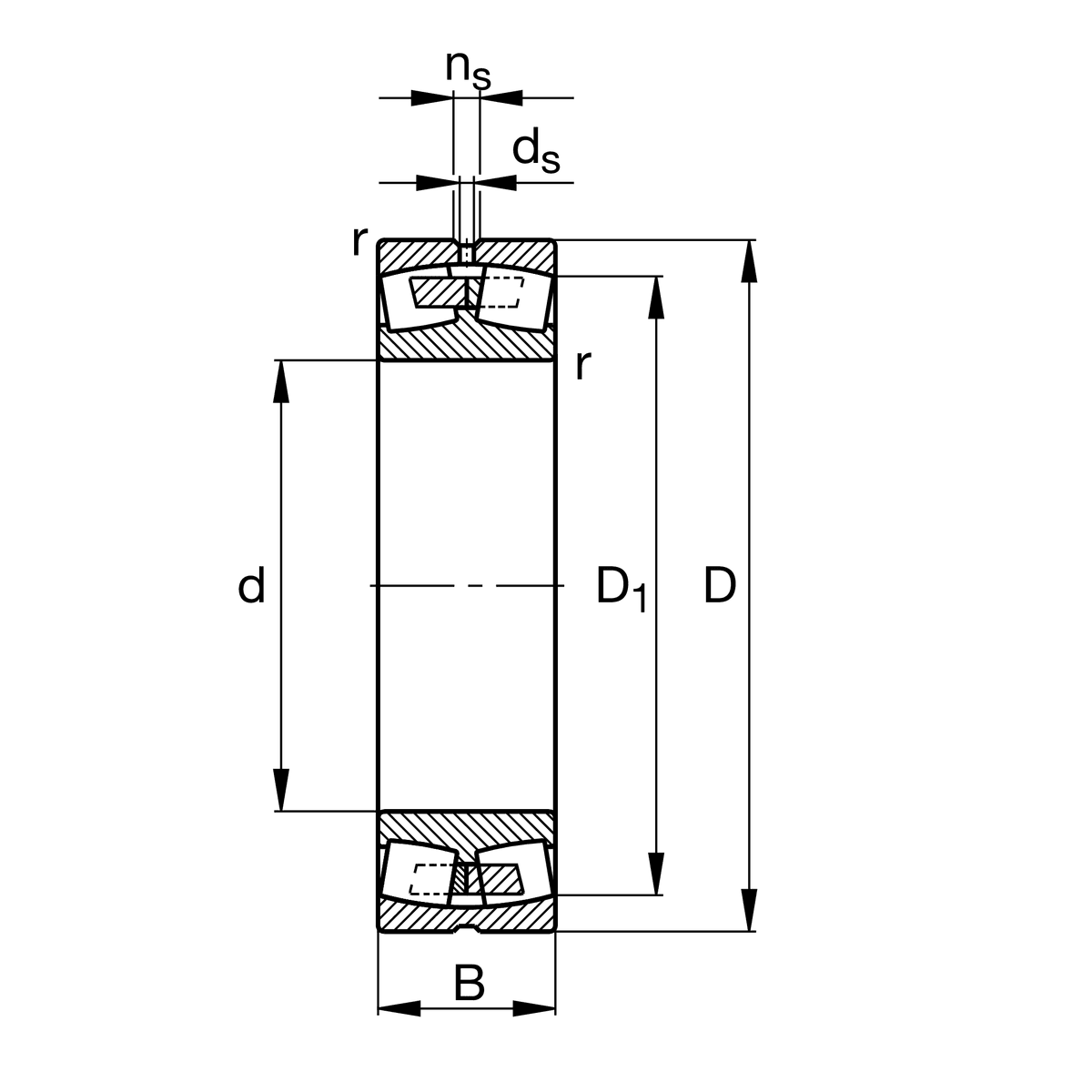

- Внутренний диаметр (d)
- 85 мм
- Наружный диаметр (D)
- 180 мм
- Ширина (B)
- 60 мм
Описание
NSK 22317EAE4 — двухрядный сферический роликовый подшипник серии NSKHPS (High Performance Standard) с повышенной грузоподъёмностью и габаритами 85x180x60 мм. Суффикс EA указывает на усовершенствованную внутреннюю конструкцию со штампованным стальным сепаратором без центрального направляющего кольца, а суффикс E4 означает наличие канавки и смазочных отверстий на наружном кольце (аналог W33). Подшипник самоустанавливается, устойчив к вибрационным и ударным нагрузкам, предназначен для тяжелонагруженных промышленных узлов.
Вопросы и ответы по серии 22300
Как международные обозначения серии 22300 соотносятся с ГОСТ и чем они различаются?
По стандарту ГОСТ серия 22300 соответствует советской серии 3600 (например, подшипник 22310 полностью идентичен ГОСТ 3610). Габаритные размеры и геометрия колец полностью взаимозаменяемы. Наличие канавки и трех смазочных отверстий в системе ISO обозначается суффиксом W33, а в маркировке ГОСТ — буквой «Н» в конце номера (например, 3610 Н).
Чем отличаются исполнения сепараторов MB, CC, EAE4 и CA в подшипниках серии 22300?
Маркировки CC и EAE4 (или E1) обозначают штампованный стальной сепаратор с плавающим направляющим кольцом, обеспечивающий максимальную грузоподъемность и низкое трение. Обозначения MB и CA указывают на массивный цельный или составной латунный сепаратор, который устойчив к высоким вибрациям, шоковым нагрузкам и повышенным температурам. Выбор зависит от условий: стальные сепараторы универсальны, а латунные применяются в редукторах, грохотах и тяжелых промышленных установках.
Что означает буква K в маркировке подшипников 22300 и как их правильно монтировать?
Суффикс K (например, 22310 K) обозначает коническое внутреннее отверстие с конусностью 1:12. Такой подшипник монтируется либо непосредственно на коническую шейку вала, либо на гладкий вал с использованием закрепительной (серия H2300) или стяжной (серия AH2300) втулки. Применение втулки упрощает монтаж и позволяет использовать валы с более широким допуском обработки (до h9/h10).
Зачем нужен радиальный зазор C3 или C4 и бывают ли подшипники 22300 с уплотнениями?
Увеличенный зазор C3 или C4 необходим при высокой рабочей температуре или тугих посадках с натягом, чтобы предотвратить заклинивание роликов из-за расширения колец. В основном подшипники серии 22300 выпускаются открытыми, но для запыленных и влажных условий существуют варианты с уплотнениями (2RS или 2CS). Закрытые подшипники поставляются заправленными смазкой на весь срок службы и защищают узел от внешних загрязнений.
В каких механизмах и оборудовании обычно применяются роликовые сферические подшипники серии 22300?
Подшипники серии 22300 относятся к тяжелой серии и обладают повышенной грузоподъемностью при высокой стойкости к перекосам вала. Их применяют в КПП и делителях грузовых автомобилей (КамАЗ, Урал, ЗИЛ), промышленных редукторах, дробильно-размольном оборудовании, вибрационных грохотах, прокатном оборудовании и строительной технике.

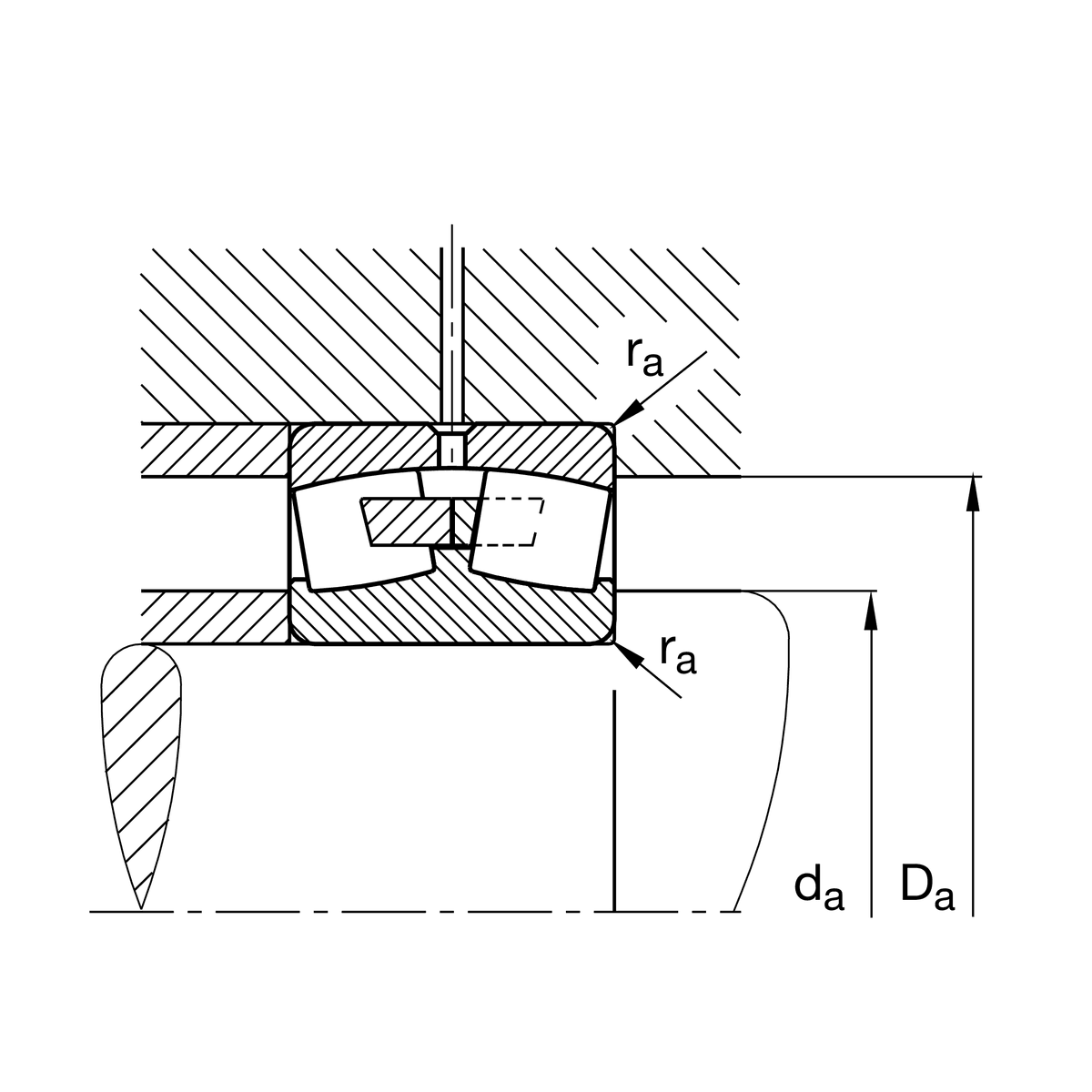

Монтаж и эксплуатация
- Посадка на вал
- Для цилиндрического отверстия при вращающемся внутреннем кольце применяются посадки с натягом k5, k6, m5, m6 или n6; для конического отверстия с закрепительной втулкой — допуск вала h9 или h10.
- Посадка в корпус
- При неподвижном наружном кольце и местном нагружении применяется посадка H7 или J7; при вращающемся наружном кольце или сильных вибрациях — K7, M7 или N7.
- Монтаж
- Монтаж подшипников с цилиндрическим отверстием выполняется с равномерным индукционным нагревом до 100–120 °C. Подшипники с коническим отверстием (суффикс K) затягиваются на конусе или втулке с постоянным контролем уменьшения радиального зазора щупом или по величине осевого смещения. Конструкция компенсирует угловой перекос вала относительно корпуса от 1.5° до 3°.
- Смазка
- Подача смазки осуществляется через кольцевую канавку и три смазочных отверстия на наружном кольце (обозначение W33 / Н). При использовании пластичных смазок свободный объем корпуса заполняется на 30–50%. В высокоскоростных и высокотемпературных узлах рекомендуется циркуляционное масляное смазывание.
- Эксплуатация
- Подшипники серии 22300 воспринимают высокие радиальные и двунаправленные осевые нагрузки. Для предотвращения проскальзывания роликов требуется минимальная постоянная радиальная нагрузка (не менее 1,5–2% от динамической грузоподъемности). Уплотненные варианты (2RS/2CS) запрещается нагревать свыше 80 °C при монтаже.
Аналоги по каталогам производителей
- FAG22317-E1-XL
- Koyo22317R
- NTN22317E
- SKF22317 E
- Timken22317EJW33
- ГОСТ3617Н
