Подшипник игольчатый роликовый NA4911-2RS (4244911) CRAFT
Идентификация
- Обозначение (ISO)
- NA4911-2RS
- Обозначение (ГОСТ)
- 4244911
- Бренд
- CRAFT
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 4911
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 42.56 кН
- Статич. грузоподъемность (C₀)
- 69.92 кН
- Макс. обороты (смазка)
- 2 400 об/мин
- Масса
- 0.415 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +100°C

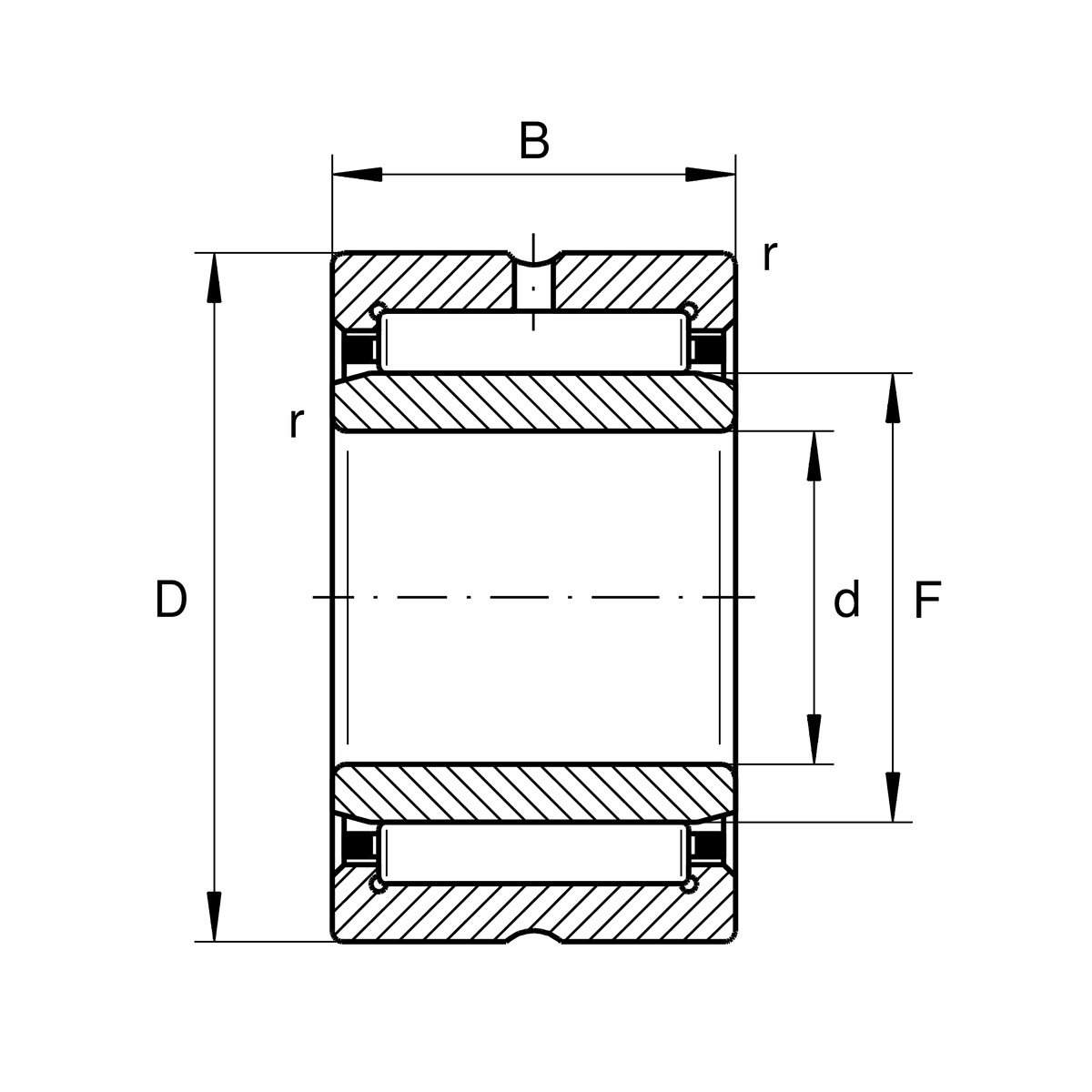

- Внутренний диаметр (d)
- 55 мм
- Наружный диаметр (D)
- 80 мм
- Ширина (B)
- 25 мм
- Диаметр под тела качения (Fw)
- 63 мм
Описание

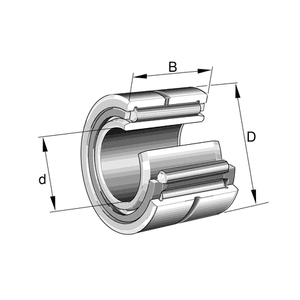

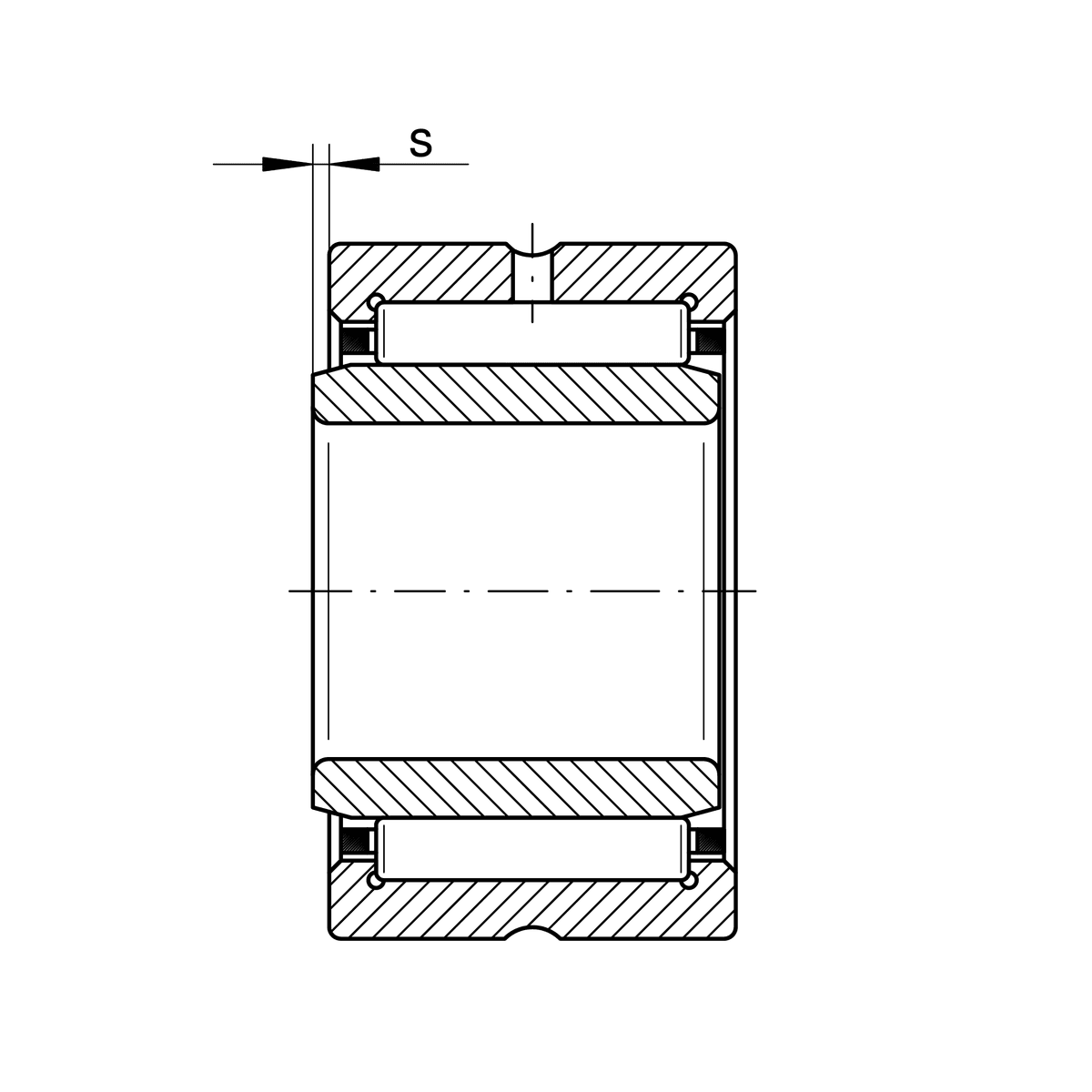

Подшипник NA4911 2RS (CRAFT) — однорядный радиальный игольчатый роликоподшипник с массивными точеными кольцами и съёмным внутренним кольцом. Оснащен двусторонними контактными резиновыми уплотнениями (2RS), удерживающими смазку внутри полости подшипника и защищающими дорожки качения от попадания грязи и пыли. Модель сочетает малую высоту поперечного сечения и высокую радиальную грузоподъемность.
Вопросы и ответы по серии 4911
В чем разница между подшипниками NA 4911, RNA 4911 и NA 4911-2RS?
Подшипник NA 4911 поставляется в комплекте с внутренним кольцом, а версия RNA 4911 идет без внутреннего кольца и монтируется непосредственно на закаленный вал. Модификация NA 4911-2RS оснащена двусторонними контактными уплотнениями для защиты от пыли и грязи. Выбор конкретного исполнения зависит от наличия свободного пространства в узле и условий загрязненности среды.
Какие отечественные аналоги по ГОСТ есть у подшипников серии 4911?
Отечественным аналогом подшипника NA 4911 по ГОСТ является 4074911 (или 4244911). Вариант без внутреннего кольца RNA 4911 соответствует российскому подшипнику 4254911 по ГОСТ 4657. При подборе аналогов следует контролировать допуски посадок и характеристики контактных уплотнений.
Какая величина радиального зазора предусмотрена в серии 4911 и как её подобрать?
Подшипники серии 4911 по умолчанию изготавливаются с нормальным радиальным зазором CN. Для узлов с высоким нагревом или повышенным натягом посадки выпускаются модификации с увеличенным зазором C3 или C4. Правильно подобранный зазор предотвращает заклинивание игольчатых роликов в процессе работы.
Где применяются игольчатые подшипники серии 4911 и какие у них особенности?
Серия 4911 с размерами 55х80х25 мм применяется в редукторах, коробках передач, поршневых насосах и промышленном оборудовании. Они обеспечивают максимальную радиальную грузоподъемность при минимальных радиальных габаритах. Однако они крайне чувствительны к несоосности валов и совсем не воспринимают осевые нагрузки.
Как правильно обслуживать и смазывать подшипники NA 4911 и NA 4911-2RS?
Уплотненные подшипники NA 4911-2RS заполняются смазкой на заводе и не требуют дополнительного смазывания весь срок службы. Открытые версии NA 4911 смазываются пластичной смазкой через канавку и отверстие в наружном кольце либо работают в масляной ванне. Для открытых подшипников критически важно регулярное обновление смазочного материала.
Монтаж и эксплуатация
- Посадка на вал
- k5 или js5 (для подшипников с внутренним кольцом NA4911); h5 или k5 под дорожку качения вала (для RNA4911)
- Посадка в корпус
- K7 или J7 (при вращающемся внутреннем кольце); M7 или N7 (при вращающемся наружном кольце)
- Монтаж
- Запрещено наносить прямые удары по кольцам подшипника при монтаже; следует использовать монтажные оправки и пресс. При использовании подшипника без внутреннего кольца (RNA4911) поверхность вала должна быть закалена до 58-64 HRC и отшлифована. Требуется строгое соблюдение соосности корпуса и вала, так как игольчатые ролики чувствительны к перекосам.
- Смазка
- Подшипники NA4911-2RS заправлены пластичной литиевой смазкой на весь срок службы. Открытые подшипники смазываются через смазочную канавку с отверстием в наружном кольце пластичной смазкой (заполнение на 1/3–1/2 свободного объема) или жидким маслом.
- Эксплуатация
- Подшипники предназначены исключительно для восприятия радиальных нагрузок и не способны воспринимать осевые усилия. Температурный диапазон закрытых подшипников 2RS ограничен уплотнениями из NBR (от -20°C до +120°C).
Аналоги по каталогам производителей
- CXNA4911-2RS
- IKONA4911UU
- INANA4911-2RSR
- SKFNA 4911 2RS
- ГОСТ4244911 2RS
