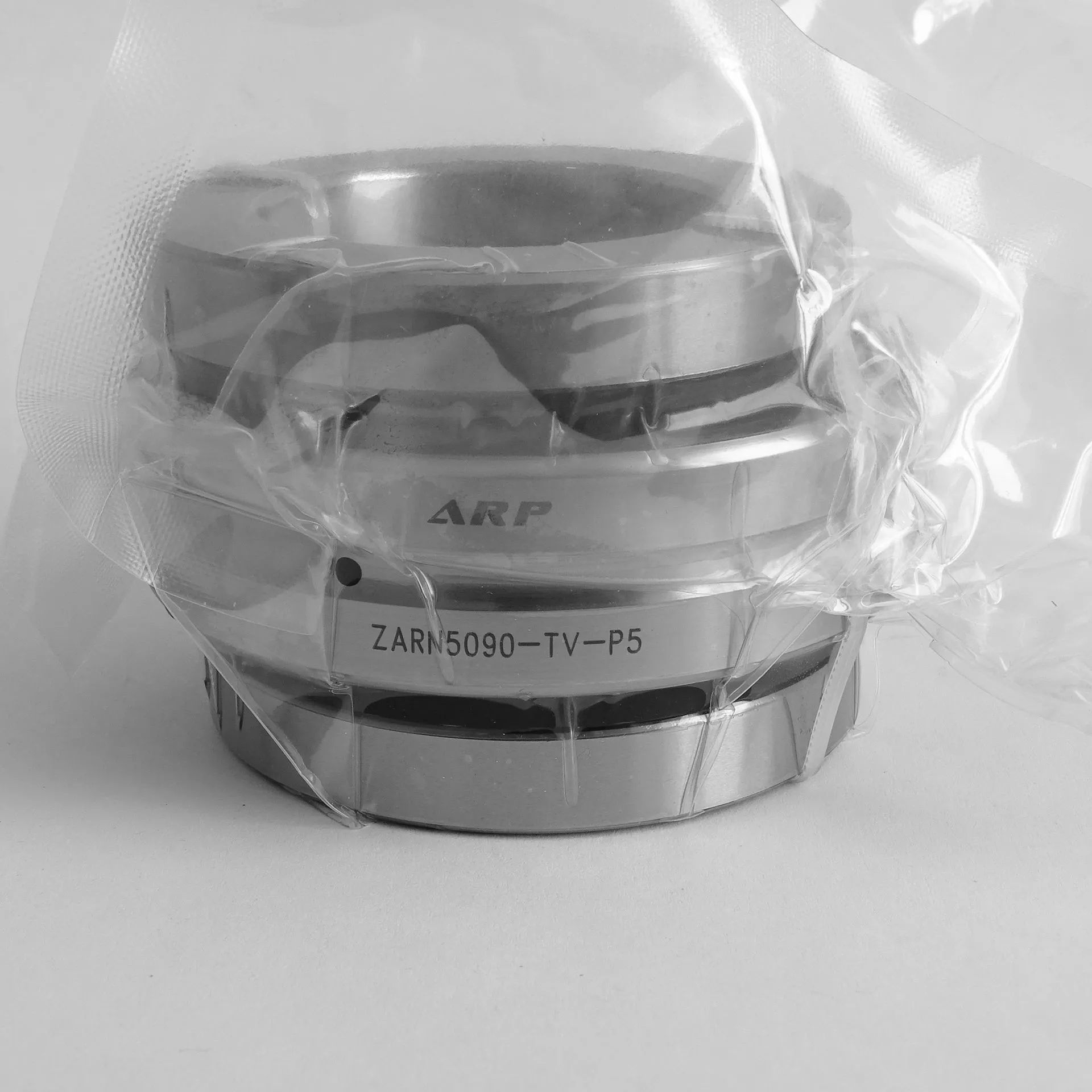

Подшипник игольчатый роликовый ZARN 5090 TVP4 (4-504710 Е) ARP
Идентификация
- Обозначение (ISO)
- ZARN 5090 TVP4
- Обозначение (ГОСТ)
- 4-504710 Е
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 5090
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 90 кН
- Макс. обороты (смазка)
- 1 200 об/мин
- Макс. обороты (масло)
- 3 600 об/мин
- Масса
- 1.446 кг
- Класс точности
- P4
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

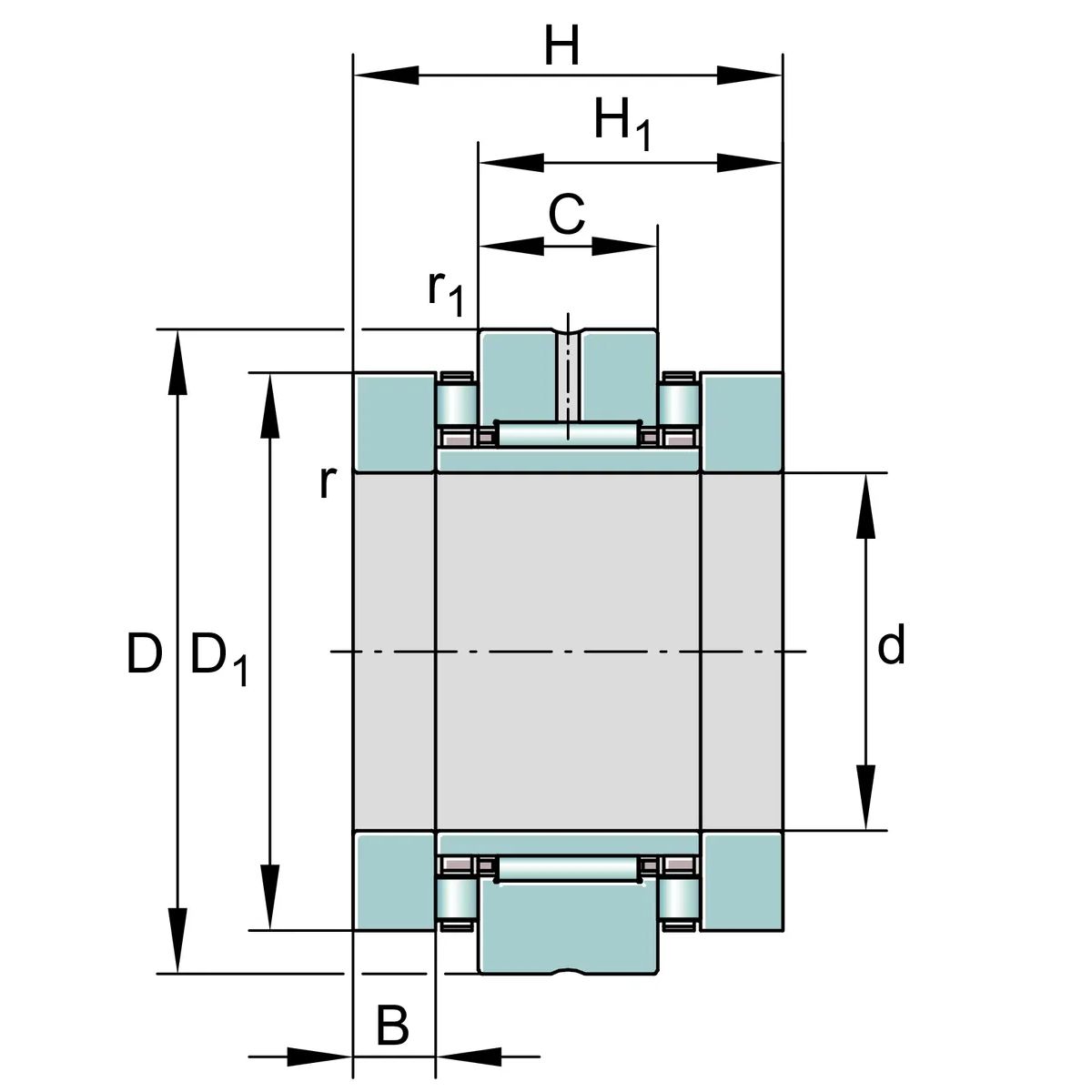

- Внутренний диаметр (d)
- 50 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 60 мм
Описание
Подшипник ZARN5090TVP4 (ZARN 5090 TV) представляет собой комбинированный прецизионный радиально-упорный роликоподшипник (игольчатый радиальный подшипник в сочетании с двусторонним упорным подшипником с цилиндрическими роликами). Предназначен для прецизионных опор ходовых винтов шарико-винтовых передач (ШВП) и приводов подач металлообрабатывающих станков с ЧПУ. Конструкция состоит из толстостенного наружного кольца, радиального игольчатого узла и двух упорных цилиндрических роликовых узлов с сепараторами из полиамида PA66 (TV). Воспринимает высокие радиальные и двусторонние осевые нагрузки с высочайшей жесткостью и точностью вращения.
Вопросы и ответы по серии 5090
Что означает маркировка ZARN 5090 TVP4 и чем она отличается от ZARN 5090-L-TV?
Обозначение ZARN 5090 указывает на комбинированный игольчато-упорный роликоподшипник с посадочными размерами 50х90 мм. Суффикс TV / TVP4 обозначает сепараторы из стеклонаполненного полиамида PA66. Исполнение L (ZARN 5090-L-TV) отличается удлиненным кольцом вала (общая высота 78 мм против 60 мм у стандартного ZARN 5090), что упрощает уплотнение и монтаж узла.
Имеются ли у подшипников серии ZARN 5090 встроенные уплотнения?
Подшипники серии ZARN 5090 поставляются в открытом исполнении без встроенных уплотнений. Для защиты от пыли и загрязнений в корпусах приводов винтовых передач перед подшипником отдельно устанавливают манжетные уплотнения.
Существуют ли аналоги серии ZARN 5090 по ГОСТ и ISO?
По ISO подшипник относится к категории комбинированных игольчато-упорных подшипников двустороннего действия для винтовых приводов. В ГОСТ прямого полного аналога конструкции ZARN нет, поэтому в станках применяют оригинальные детали или взаимозаменяемые аналоги от Nadella (серия ARNB 5090) и NTN (серия ARN5090).
Как сепараторы из полиамида (TV / TVP4 / TN) влияют на эксплуатацию?
Сепараторы из полиамида PA66 снижают шум, массу и трение в роликовом узле по сравнению с металлическими аналогами. Они рассчитаны на непрерывную работу при температурах от -30 °C до +120 °C. При выборе смазочных материалов необходимо следить за их химической совместимостью с полиамидом.
В каких узлах и оборудовании применяются подшипники ZARN 5090?
Основная область применения ZARN 5090 — опоры шарико-винтовых передач (ШВП) высокоточных металлорежущих станков с ЧПУ. Также подшипник используется в поворотных столах, фрезерных головках и промышленных роботах, где требуется высокая жесткость при комбинированных радиальных и двусторонних осевых нагрузках.
Монтаж и эксплуатация
- Посадка на вал
- h6
- Посадка в корпус
- H7
- Монтаж
- Детали подшипников серии ZARN индивидуально подогнаны друг к другу на заводе, поэтому их разукомплектование и замена частей от других подшипников запрещены. Фиксация подшипника на валу выполняется прецизионной гайкой (например, INA ZMA50/75 или AM50) с рекомендованным моментом 85 Н·м для обеспечения расчетного осевого преднатяга.
- Смазка
- Допускается применение пластичной смазки или масляного смазывания через предусмотренные смазочные отверстия в наружном кольце. При использовании пластичной смазки предельная частота вращения составляет 1200 об/мин, а при масляной смазке — до 3600 об/мин.
- Эксплуатация
- Допустимый температурный диапазон эксплуатации составляет от -30 °C до +120 °C (ограничен свойствами полиамидного сепаратора). Подшипник обладает высокой осевой (4800 Н/мкм) и опрокидывающей жесткостью, гарантируя минимальные деформации и высокую точность позиционирования ШВП.
Аналоги по каталогам производителей
- FAGZARN 5090 TN
- INA / SchaefflerZARN5090-TV
- ISBZARN 5090 TN
- NadellaARNB 5090
- NBSZARN 5090 TN
- NTNARN5090
- TimkenTARN 5090
- UnitecAXZN5090-X-TVPB
