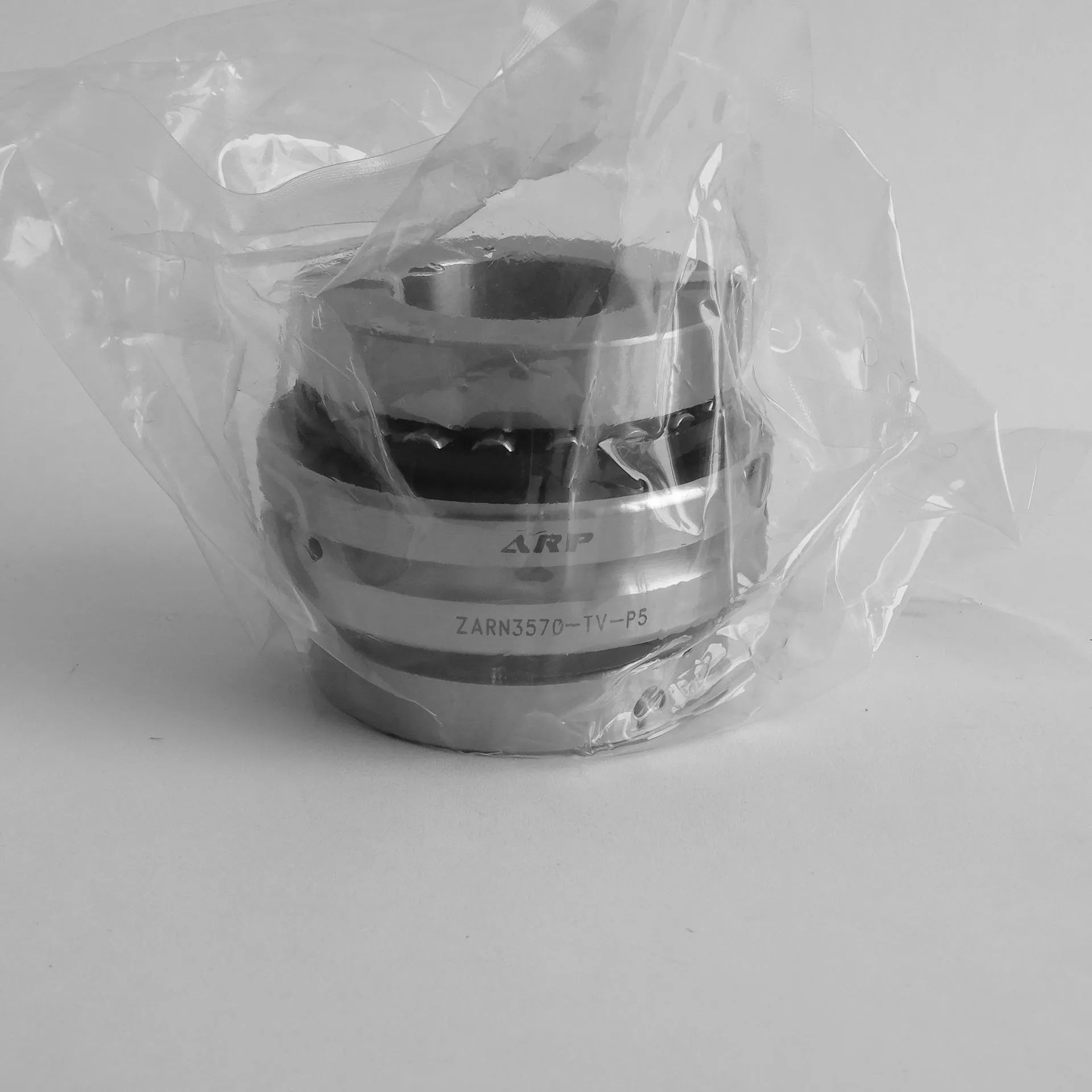

ZARN3570 TVP5

Исполнение ZARN3570-TV является базовым с сепараторами упорных узлов из стеклонаполненного полиамида PA66 и монтажной шириной 54 мм. Модификация ZARN3570-L-TV имеет удлиненное с одной стороны валовое кольцо (общая ширина 70 мм), предназначенное для установки армированного манжетного уплотнения (DIN 3760). Обозначения TVP5 и TN также указывают на применение полиамидного сепаратора.

Отечественным аналогом комбинированного подшипника ZARN3570 по стандарту ГОСТ является модель 4-РИК3570 (по маркировке спецсерий). Он имеет идентичные геометрические размеры 35х70 мм и высокий класс точности 4. Данная деталь применяется в прецизионных станкостроительных узлах.

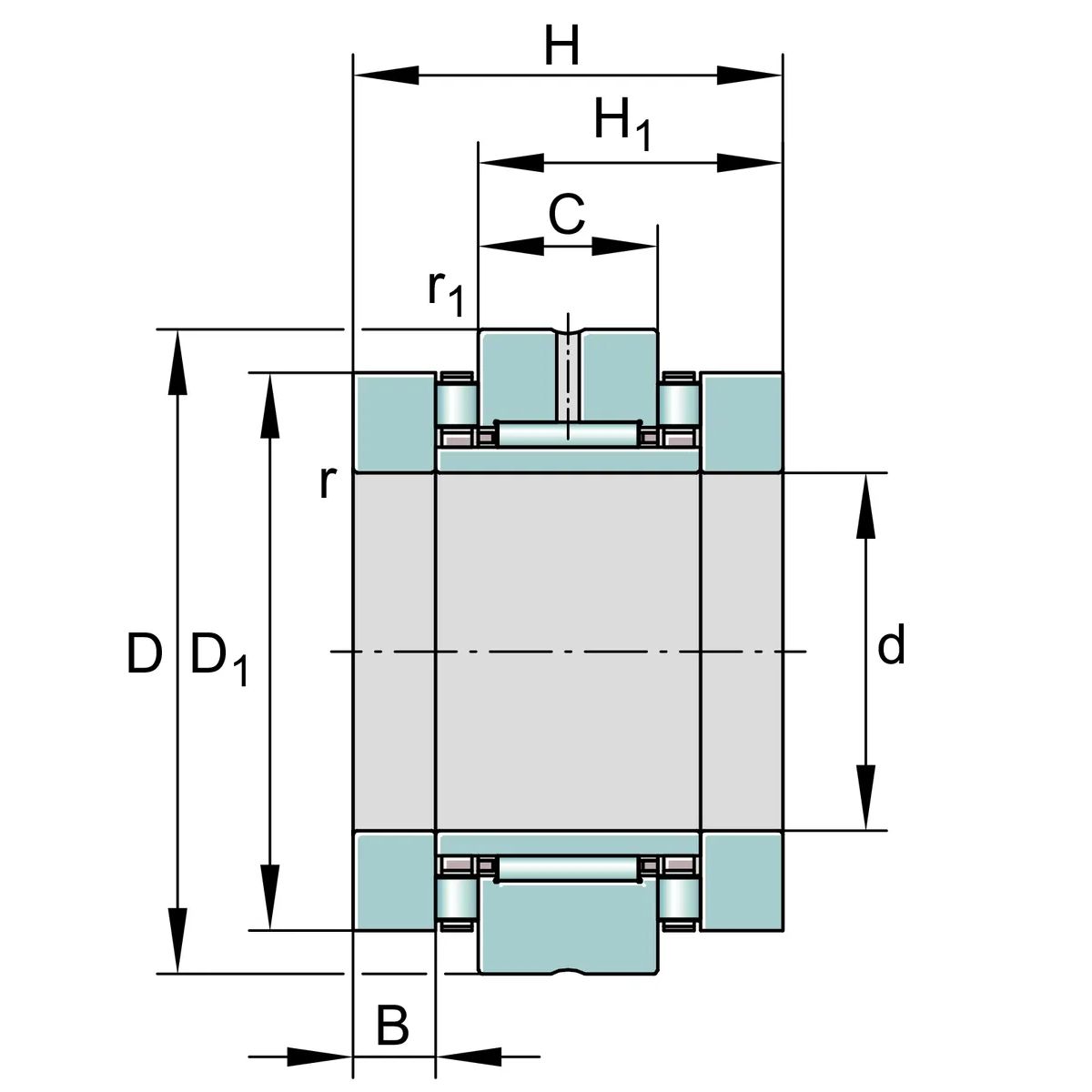

Подшипники серии ZARN3570 разработаны для использования в высокоточных опорах шарико-винтовых передач (ШВП) металлорежущих станков с ЧПУ. Также они активно используются в поворотных столах, автоматических приводах подач и позиционерах, где требуется сочетание высокой жесткости и точности. Конструкция совмещает радиальный игольчатый и двусторонний упорный роликовый узлы.

Подшипники ZARN монтируются в отверстие корпуса и прижимаются внешне торцевой крышкой, так как их наружное кольцо не имеет отверстий под болты. В отличие от них, подшипники серии ZARF оснащены увеличенным фланцевым кольцом с крепежными отверстиями для прикручивания непосредственно к станине. Выбор между ними определяется доступным пространством и конструкцией узла.

Смазка подшипника подается через смазочную канавку и отверстия в наружном кольце. При заправке пластичной смазкой предельная частота вращения составляет 1700 об/мин, а при масляном смазывании она возрастает до 4800 об/мин. Выбор типа смазки зависит от требуемых скоростных режимов и теплоотвода привода.
