NKI70/25

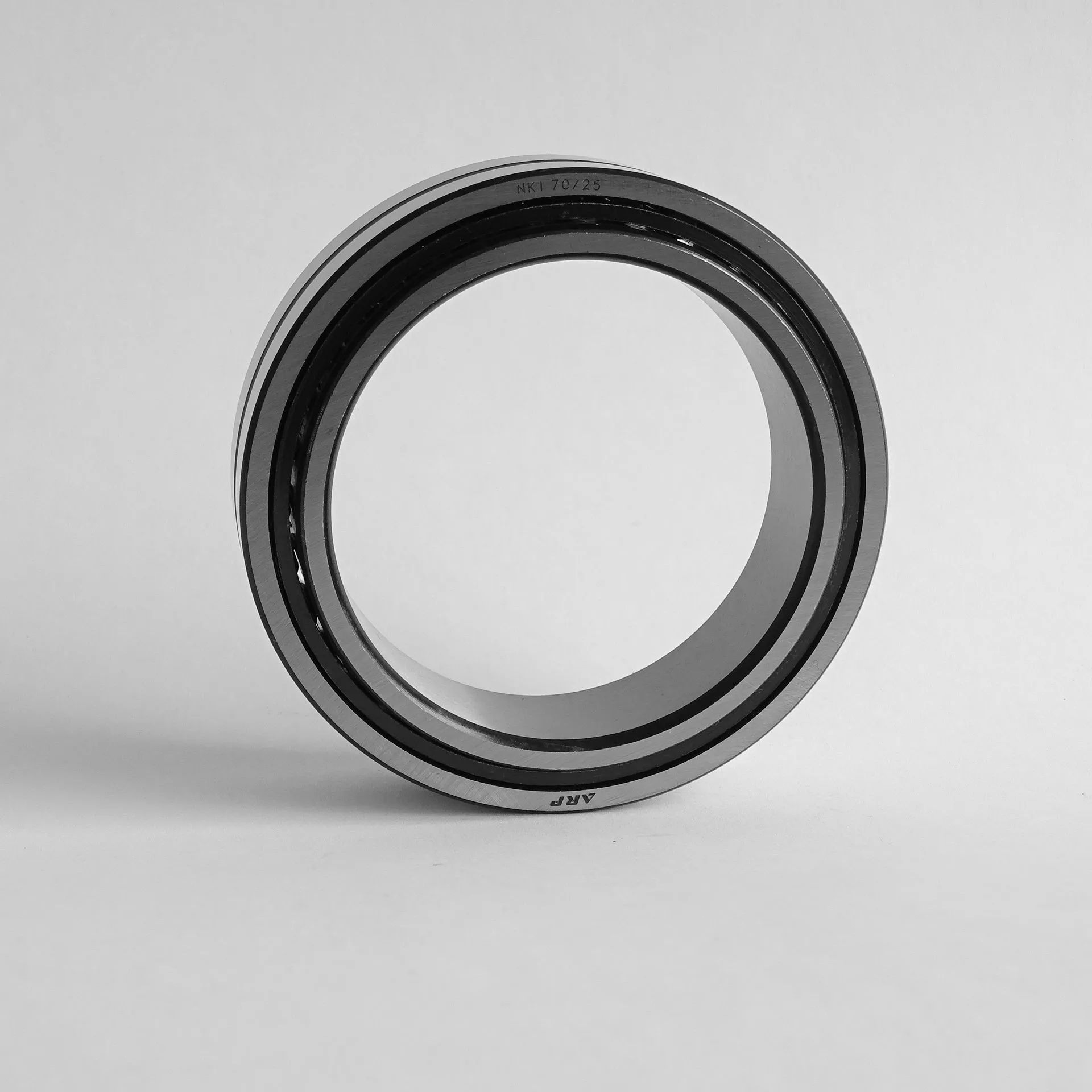

Подшипник игольчатый роликовый NKI70/25 ARP
Идентификация
- Обозначение (ISO)
- NKI70/25
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI70
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 63 кН
- Статич. грузоподъемность (C₀)
- 119 кН
- Макс. обороты (смазка)
- 3 500 об/мин
- Макс. обороты (масло)
- 5 800 об/мин
- Масса
- 0.5 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

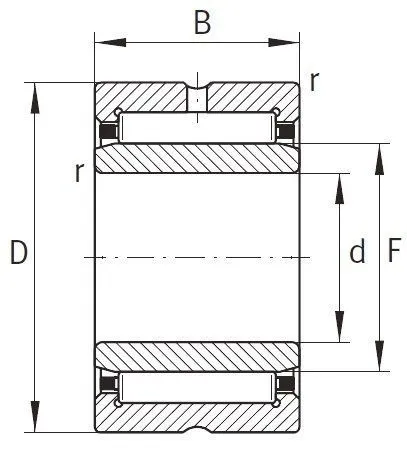

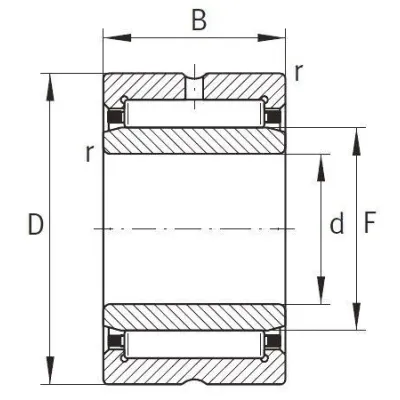

- Внутренний диаметр (d)
- 70 мм
- Наружный диаметр (D)
- 95 мм
- Ширина (B)
- 25 мм
- Диаметр под тела качения (Fw)
- 80 мм
Описание
NKI70/25 (NKI 70/25) — радиальный игольчатый роликоподшипник с точеным (массивным) наружным кольцом с бортами и съёмным внутренним кольцом. Отличается высокими показатели радиальной грузоподъёмности при малой радиальной высоте поперечного сечения. Предназначен для работы в условиях ограниченного пространства под высокие радиальные нагрузки. Широко применяется в промышленных редукторах, насосах, компрессорах, станочном оборудовании и спецтехнике.
Вопросы и ответы по серии NKI70
Чем подшипники серии NKI отличаются от серии NK?
Подшипники серии NKI поставляются в комплекте с внутренним кольцом, тогда как серия NK выпускается без него. Внутреннее кольцо NKI позволяет монтировать подшипник на обычный вал без необходимости закалки и шлифовки его поверхности под дорожку качения.
Бывают ли уплотненные исполнения в серии NKI70?
Базовые подшипники серии NKI70 выпускаются в открытом исполнении с канавкой и отверстием для пополнения смазки на наружном кольце. При необходимости защиты от пыли и влаги применяются внешние уплотнительные манжеты или смежные серии с интегрированными уплотнениями.
Каковы аналоги серии NKI70 по ГОСТ и ISO?
Серия NKI стандартизирована по ISO 1206 (игольчатые роликоподшипники с точеными кольцами и внутренним кольцом). Прямого буквального аналога в ГОСТ не существует, однако конструктивно они соответствуют игольчатым роликоподшипникам с внутренним кольцом по ГОСТ 24310 и ГОСТ 4060.
Как выбрать радиальный зазор для подшипника NKI70?
Для большинства общепромышленных узлов подходит нормальный зазор (CN). Увеличенный зазор C3 требуется при высокой рабочей температуре, существенном перепаде температур между кольцами или при монтаже с повышенным натягом.
В каких узлах и оборудовании применяются подшипники NKI70?
Подшипники NKI70 (например, NKI 70/25) применяются в редукторах, коробках передач, гидравлических насосах, текстильном и сельскохозяйственном оборудовании. Они оптимальны для узлов с высоким радиальным нагружением при ограниченном радиальном пространстве.
Монтаж и эксплуатация
- Посадка на вал
- k5 (для стандартных вращающихся нагрузок) или k6 / js6
- Посадка в корпус
- K7 (рекомендуется для стальных и чугунных корпусов) или H7
- Монтаж
- Разъемная конструкция позволяет монтировать внутреннее и наружное кольца отдельно. Запрессовка должна производиться строго через монтажную оправку с приложением усилия только к монтируемому кольцу.
- Смазка
- Наружное кольцо снабжено канавкой и смазочным отверстием для повторного смазывания. Рекомендуется использовать пластичную смазку на литиевой основе (NLGI 2) или жидкое масло при высоких оборотах.
- Эксплуатация
- Воспринимают исключительно радиальные нагрузки и допускают неперекошенное осевое смещение вала. Перекос вала относительно корпуса не должен превышать 1–2 минут из-за высокой чувствительности игольчатых роликов к краевым напряжениям.
Аналоги по каталогам производителей
- FAGNKI 70/25 A
- IKOTAFI 709525
- INANKI 70/25-XL
- KOYONKJ70/25
- NKENKI 70/25
- SKFNKI 70/25
