NKI38/30

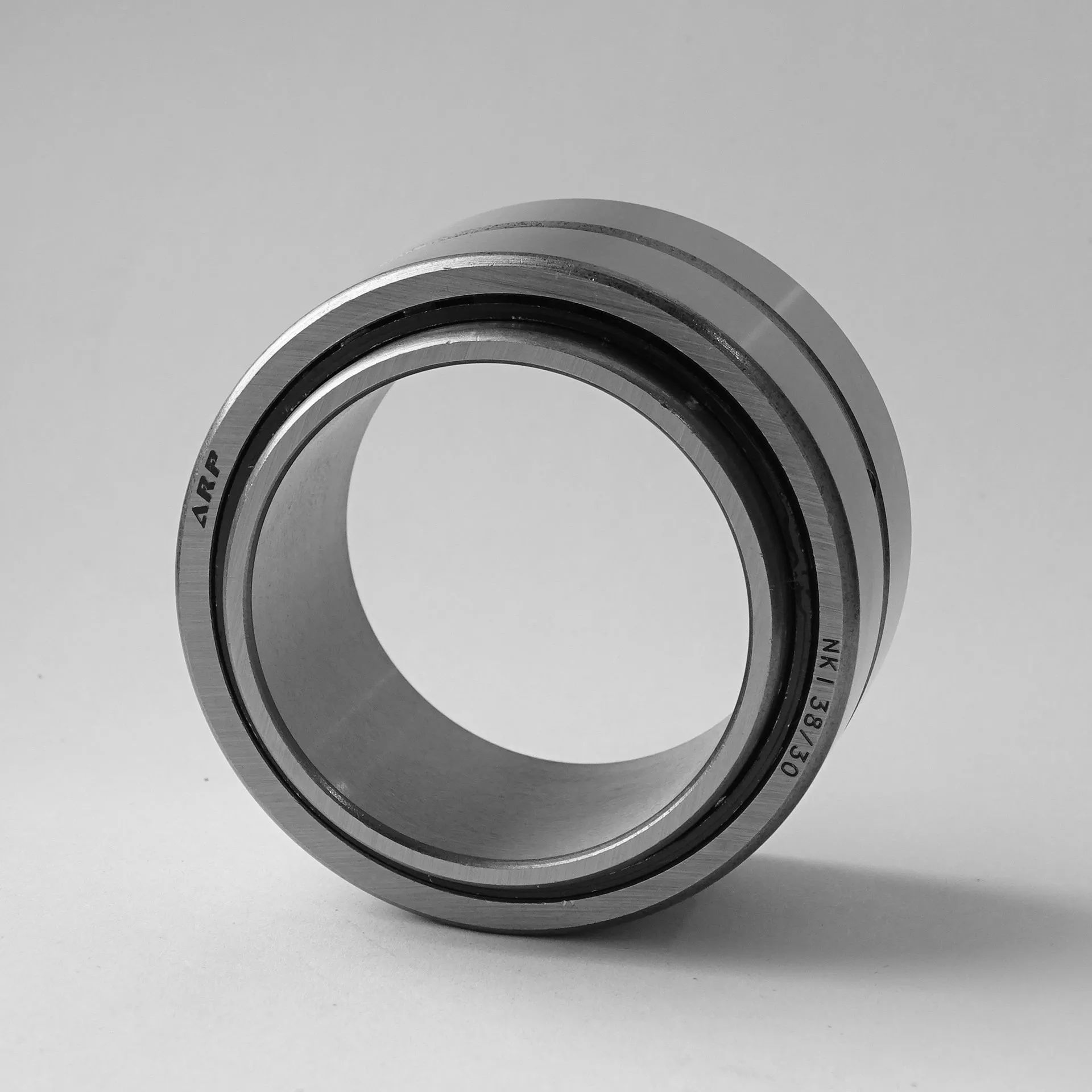

Подшипник игольчатый роликовый NKI38/30 ARP
Идентификация
- Обозначение (ISO)
- NKI38/30
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI38
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 40.2 кН
- Статич. грузоподъемность (C₀)
- 90 кН
- Макс. обороты (смазка)
- 9 500 об/мин
- Макс. обороты (масло)
- 11 000 об/мин
- Масса
- 0.207 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

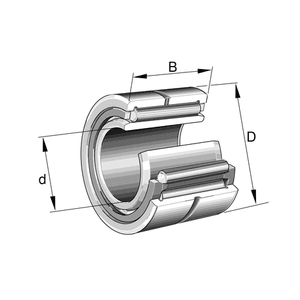

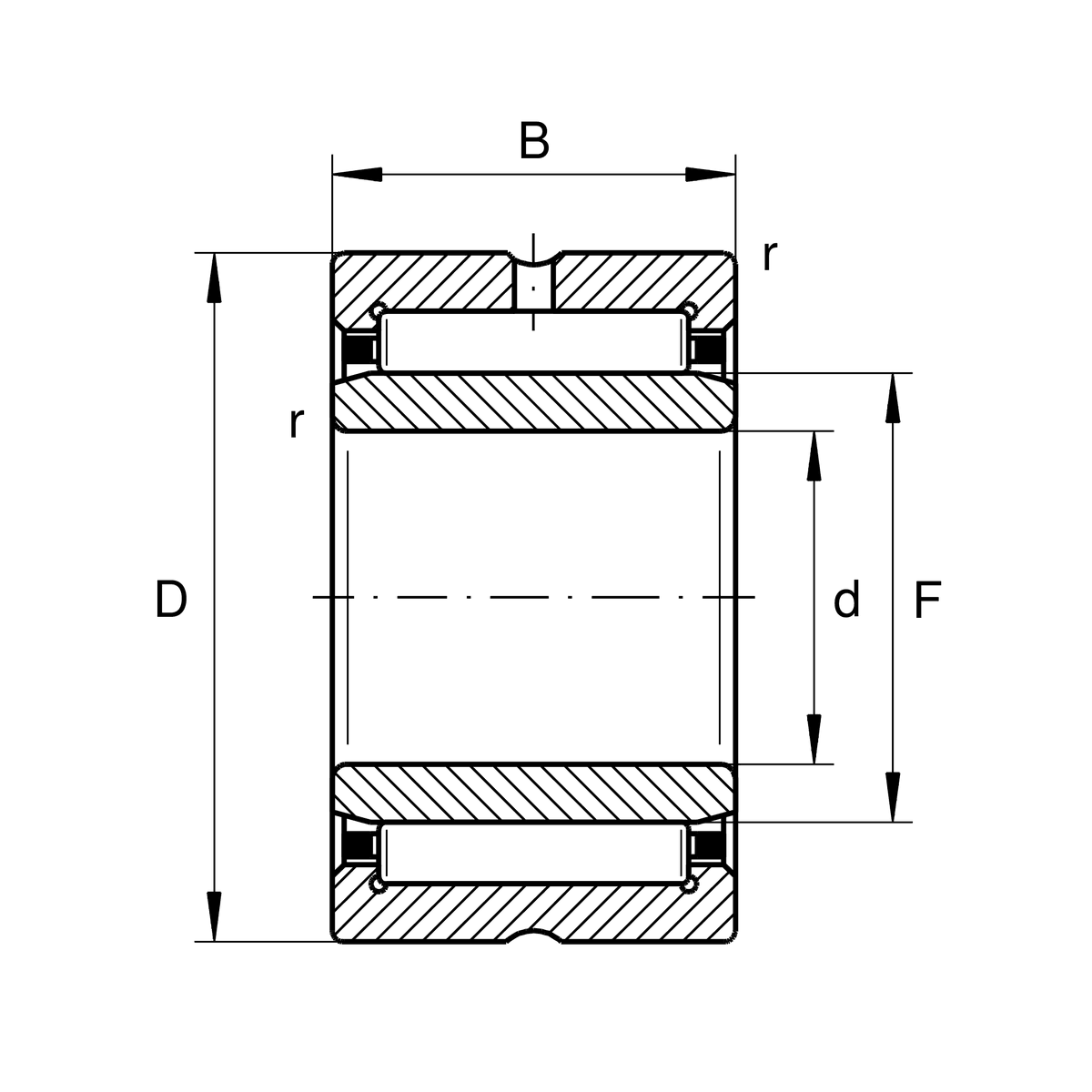

- Внутренний диаметр (d)
- 38 мм
- Наружный диаметр (D)
- 53 мм
- Ширина (B)
- 30 мм
- Диаметр под тела качения (Fw)
- 43 мм
Описание

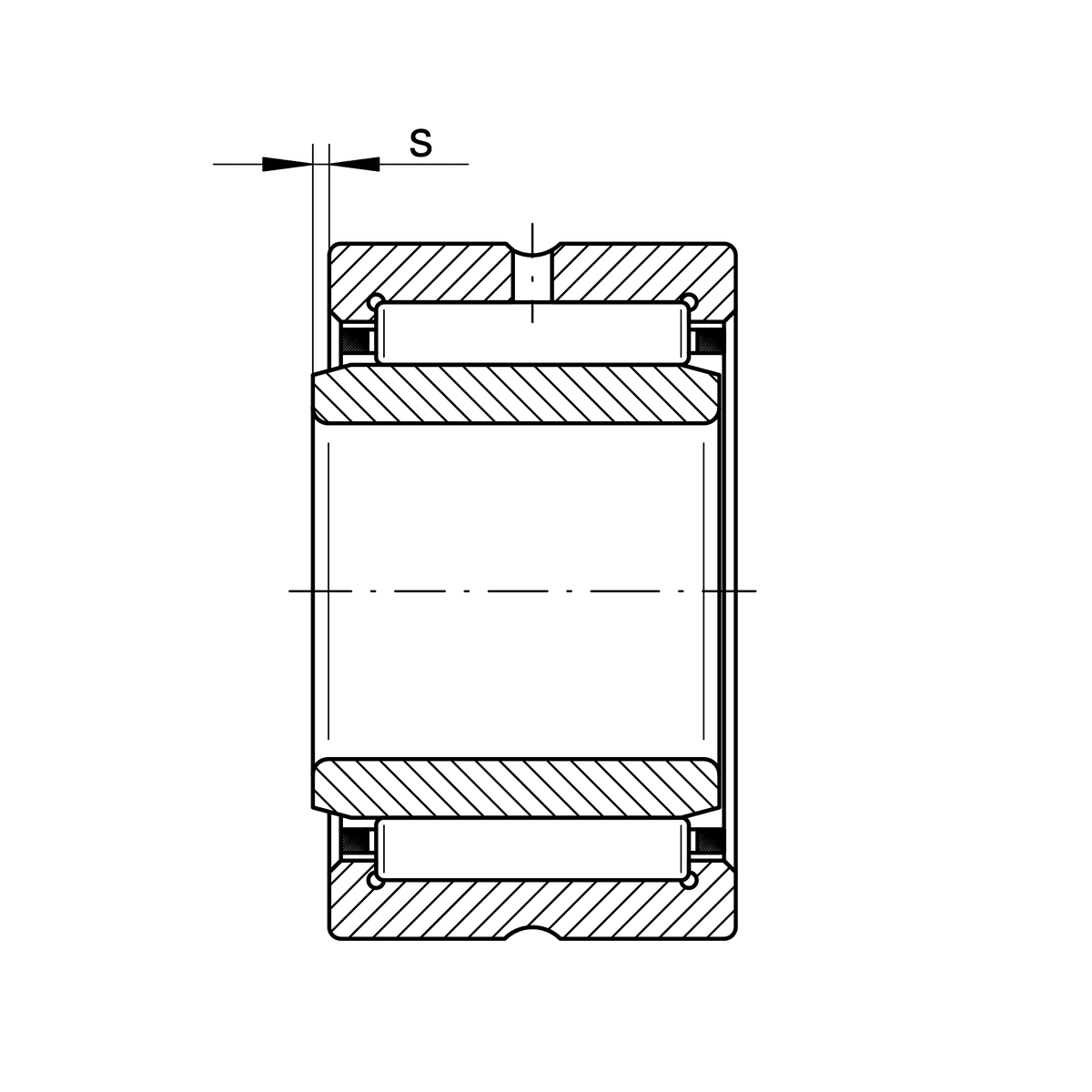

Подшипник NKI38/30 представляет собой однорядный радиальный игольчатый подшипник с точеным массивным наружным кольцом и съемным внутренним кольцом. За счет большого количества длинных роликов малого диаметра подшипник обладает высокой радиальной грузоподъемностью при минимальных радиальных габаритах. Широко применяется в узлах с ограниченным пространством для монтажа, включая коробки передач, редукторы и промышленные станки.
Вопросы и ответы по серии NKI38
Чем отличаются подшипники серии NKI38 по уплотнениям и радиальным зазорам?
Подшипники серии NKI38 стандартно выпускаются в открытом исполнении со стандартным радиальным зазором CN (Normal). Для работы при повышенных температурах или высокой частоте вращения поставляются модификации с увеличенным зазором C3. При необходимости защиты от пыли и влаги используются исполнения с контактными уплотнениями (обозначения RS или 2RS).
Каковы аналоги подшипников NKI38/30 по ГОСТу и международным стандартам?
По ISO подшипники этой серии также могут маркироваться другими производителями как NA385330, NKJ38/30 или TAFI385330. В отечественной системе стандартов (ГОСТ 4657-82 и ГОСТ 520) аналогом является игольчатый подшипник с внутренним кольцом типа ИК размером 38x53x30 мм.
В чем отличие игольчатых подшипников серии NKI от серии NK?
Серия NKI поставляется в сборе с внутренним кольцом, что позволяет монтировать подшипник на обычный необработанный вал. Подшипники серии NK не имеют внутреннего кольца, поэтому игольчатые ролики обкатываются прямо по поверхности вала, которая должна иметь высокую твердость (не менее 58-64 HRC) и прецизионную шлифовку.
Где типово применяются игольчатые подшипники серии NKI38?
Благодаря высокой радиальной грузоподъемности при малых поперечных габаритах подшипники NKI38 широко применяются в узлах с ограниченным пространством. Основные сферы использования включают автомобильные коробки передач, промышленные редукторы, гидравлические насосы, станочные механизмы и подъемно-транспортную технику.
Как правильно выбрать подшипник серии NKI38/30 под конкретные условия эксплуатации?
Перед выбором необходимо оценить состояние поверхностей вала: если вал не закален, обязателен выбор серии NKI с внутренним кольцом. Дополнительно учитываются температурный режим и обороты: при высокой скорости или нагреве выбирают зазор C3 и жидкую масляную смазку вместо стандартной пластичной.
Монтаж и эксплуатация
- Посадка на вал
- k6 (при вращающемся внутреннем кольце и нормальных нагрузках) или g6/h6 (при неподвижном внутреннем кольце относительно нагрузки)
- Посадка в корпус
- H7 (при неподвижном наружном кольце) или K7/N7 (при вращающемся наружном кольце или тяжелых нагрузках)
- Монтаж
- Монтаж выполняется с помощью пресса и монтажной гильзы с приложением усилия строго к запрессовываемому кольцу. Категорически запрещается передавать усилие монтажа через игольчатые ролики. Для облегчения посадки внутреннего кольца на вал допускается его равномерный нагрев до 80–100 °C.
- Смазка
- Наружное кольцо оснащено смазочной канавкой и отверстием для повторного смазывания. Для стандартных условий эксплуатации применяются пластичные смазки на литиевой основе (консистенция NLGI 2), а при высоких скоростях или температурах — жидкие минеральные или синтетические масла.
- Эксплуатация
- Игольчатые подшипники воспринимают только радиальные нагрузки и крайне чувствительны к перекосам вала (допустимый перекос не превышает 1–2 угловых минут). При монтаже важно не допустить чрезмерного натяга, чтобы сохранить рабочий радиальный зазор и исключить перегрев.
Аналоги по каталогам производителей
- FAGNKJ 38/30 A
- FBJNKI 38/30
- IKOTAFI 385330
- INANKI38/30-XL
- NBSNKI38/30
- SKFNKI 38/30
