Подшипник игольчатый роликовый NA 4832 (4074832) ARP
Идентификация
- Обозначение (ISO)
- NA 4832
- Обозначение (ГОСТ)
- 4074832
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 4832
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 180 кН
- Статич. грузоподъемность (C₀)
- 450 кН
- Макс. обороты (смазка)
- 2 200 об/мин
- Макс. обороты (масло)
- 2 600 об/мин
- Масса
- 2.89 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

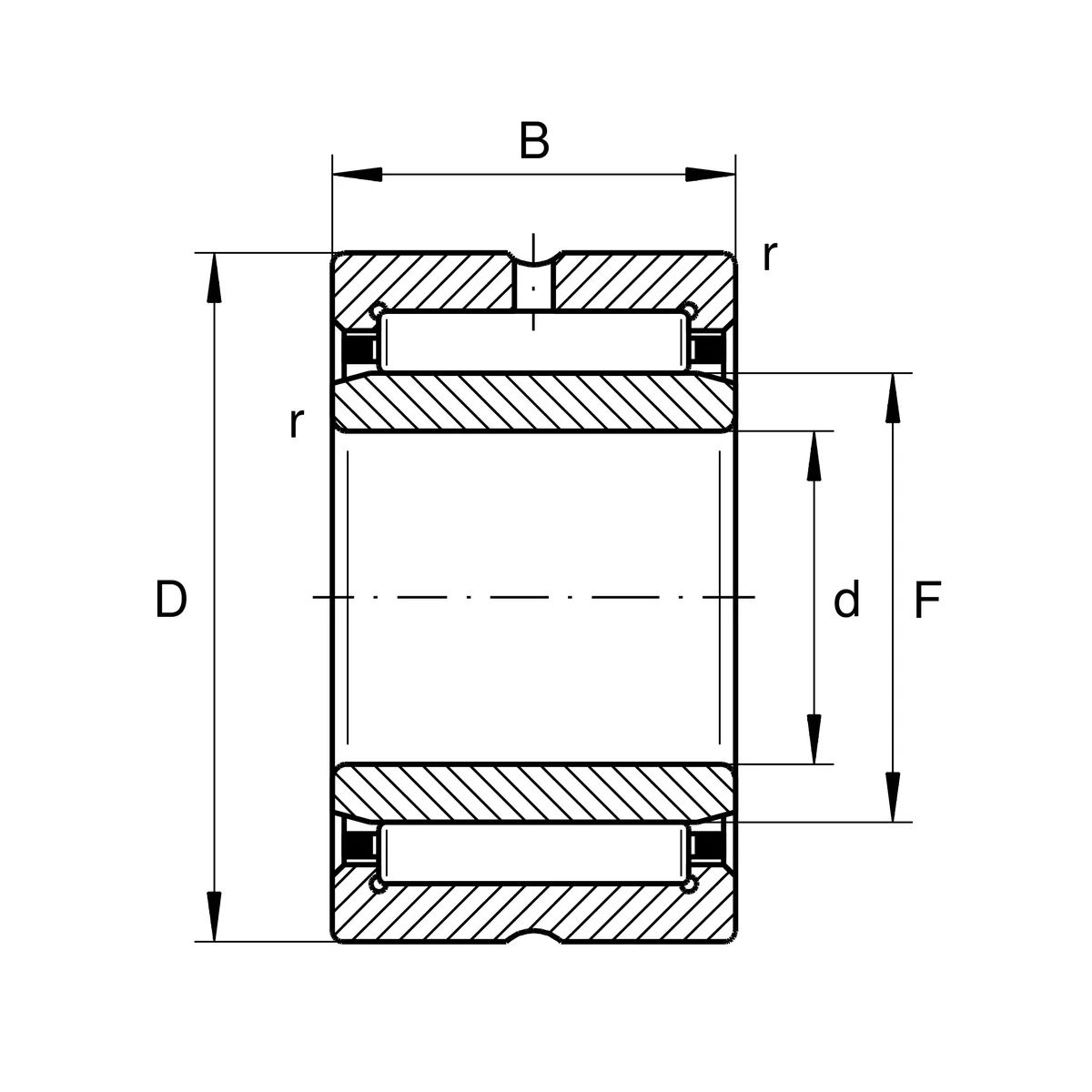

- Внутренний диаметр (d)
- 160 мм
- Наружный диаметр (D)
- 200 мм
- Ширина (B)
- 40 мм
- Диаметр под тела качения (Fw)
- 175 мм
Описание
NA4832 — радиальный игольчатый роликоподшипник с точёными кольцами и съёмным внутренним кольцом (размерная серия ISO 48). Характеризуется малым поперечным сечением при высокой радиальной грузоподъёмности и жёсткости. Наружное кольцо оснащено двумя защитными бортами для направления игольчатых роликов, а также смазочной канавкой с отверстиями для подачи смазки.
Вопросы и ответы
В чем разница между подшипниками NA 4832 и RNA 4832?
Подшипник NA 4832 поставляется в комплекте с внутренним кольцом и имеет посадочный диаметр 160 мм. Модификация RNA 4832 поставляется без внутреннего кольца, и игольчатые ролики обкатываются непосредственно по поверхности вала диаметром 175 мм. Использование RNA 4832 позволяет сэкономить радиальное пространство, но требует специальной закалки и шлифовки посадочной поверхности вала.
Какой российский аналог по ГОСТ соответствует подшипнику NA 4832?
Импортному подшипнику NA 4832 по ГОСТ соответствует обозначение 4074832 (игольчатый подшипник с внутренним и наружным кольцами). Для варианта без внутреннего кольца RNA 4832 аналогом выступает подшипник 4024832 или 4254832. Все эти варианты имеют совпадающие присоединительные габариты 160х200х40 мм (или 175х200х40 мм без внутреннего кольца).
Как выбрать нужное исполнение по зазору и защитным уплотнениям?
Стандартное исполнение серии 4832 производится с нормальным радиальным зазором (CN) и является открытым. Если узлу предстоит работать при повышенных температурах или значительных перепадах температур между валом и корпусом, следует заказывать исполнение с увеличенным зазором C3. При работе в пыльной или влажной среде необходимо предусматривать внешние уплотнения корпуса, так как сам подшипник не оснащается встроенными уплотнениями.
В каком оборудовании чаще всего применяются подшипники серии 4832?
Благодаря высокой радиальной грузоподъемности при минимальной высоте поперечного сечения подшипники серии 4832 применяются в промышленных редукторах, тяжелонагруженных узлах металлообрабатывающих станков и прессов. Их также используют в полиграфическом, текстильном оборудовании и в узлах строительно-дорожной техники.
Можно ли монтировать внутреннее и наружное кольца подшипника NA 4832 раздельно?
Да, конструкция подшипника NA 4832 является разборной, что позволяет монтировать внутреннее кольцо на вал, а наружное кольцо с блоком роликов в корпус независимо друг от друга. Это значительно облегчает сборку и обслуживание узла, особенно при посадках с натягом. Главное при последующей соосной сборке — избегать перекосов и повреждения тел качения.
Монтаж и эксплуатация
- Посадка на вал
- k5 (при нормальной нагрузке) или m5 / k6 (при тяжелых нагрузках на внутреннее кольцо); h6 / g6 (для сопрягаемой поверхности вала при использовании RNA 4832 без внутреннего кольца)
- Посадка в корпус
- H7 (при местном нагружении наружного кольца) или K7 / N7 (при циркуляционном нагружении или тяжелых условиях)
- Монтаж
- Подшипник имеет разъемную конструкцию, благодаря чему внутреннее и наружное кольца могут монтироваться отдельно. Запрессовку внутреннего кольца на вал рекомендуются выполнять с предварительным нагревом кольца (не более 100–120 °C) или прессом с равномерным приложением усилия; прямые удары по кольцам или сепаратору недопустимы. При использовании вала в качестве дорожки качения (для RNA 4832) поверхностная твердость вала должна быть HRC 58–64, а шероховатость Ra ≤ 0,2 мкм.
- Смазка
- Наружное кольцо оснащено смазочной канавкой и отверстиями для подвода смазки. Допускается применение консистентных литиевых или комплексных смазок, а также минеральных масел. При монтаже свободное пространство подшипника заполняется пластичной смазкой на 30–50%; периодичность повторного смазывания определяется скоростным режимом и рабочей температурой.
- Эксплуатация
- Серия 4832 предназначена для восприятия исключительно радиальных нагрузок и допускает осевое смещение вала. Подшипники крайне чувствительны к несоосности вала и корпуса (допустимый угол перекоса не превышает 2–3 угловых минут). Требуется регулярный контроль наличия смазочного материала во избежание повышенного износа и заклинивания игольчатых роликов.
Аналоги по каталогам производителей
- IKONA 4832
- INANA4832-XL
- NKENA 4832
- NTNNA4832
- SKFNA 4832
