KR40 PP

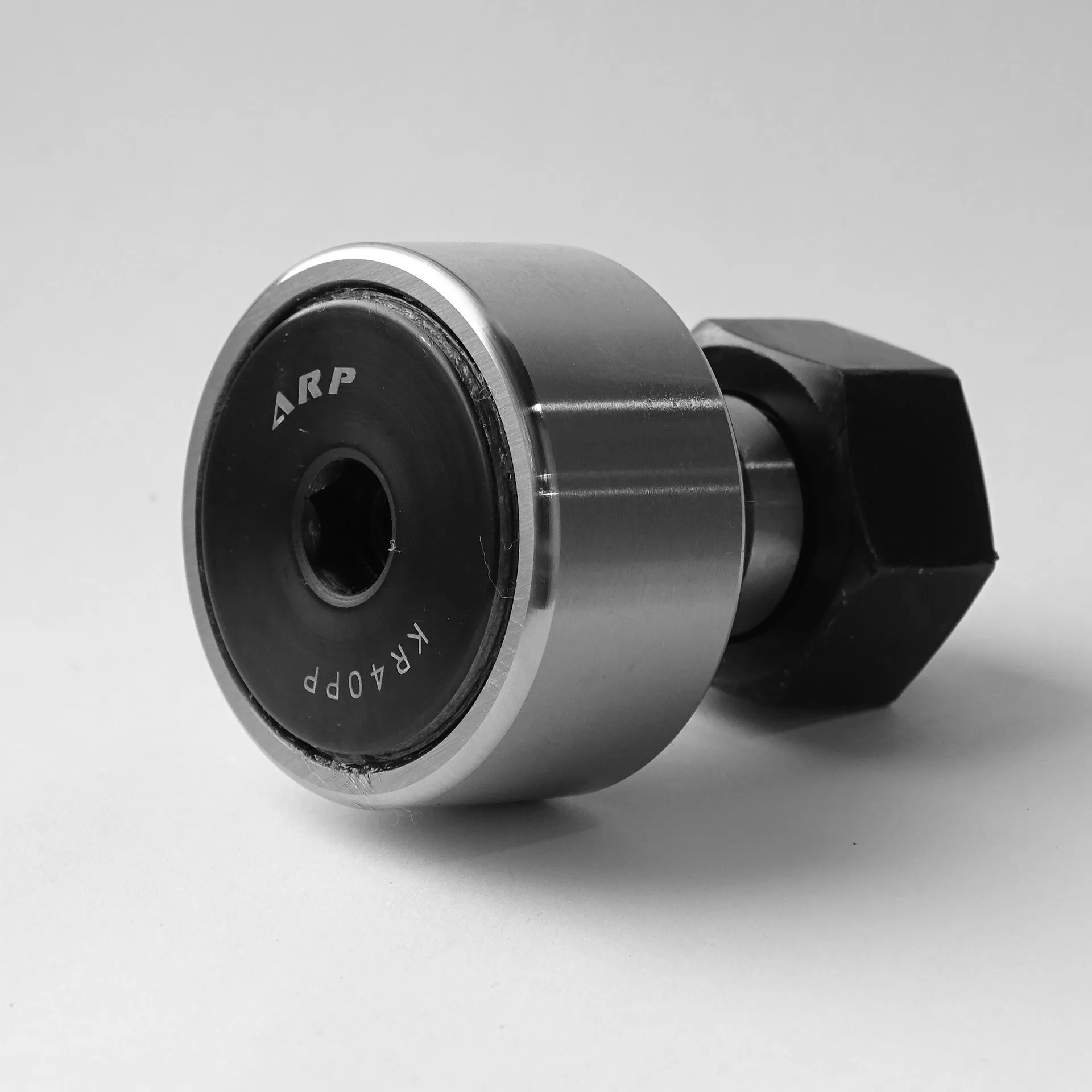

Подшипник игольчатый роликовый KR40 PP ARP
Идентификация
- Обозначение (ISO)
- KR40 PP
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- KR40
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 10.9 кН
- Статич. грузоподъемность (C₀)
- 16 кН
- Макс. обороты (смазка)
- 2 900 об/мин
- Масса
- 0.24 кг
- Класс точности
- P0 (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +100°C
- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 40 мм
- Ширина (B)
- 58 мм
- Диаметр под тела качения (Fw)
- 22 мм
Описание
Подшипник KR40PP (KR 40 PP) представляет собой опорный ролик с цапфой (кулачковый толкатель / cam follower) на базе игольчатого подшипника. Конструкция состоит из толстостенного наружного кольца со сферической рабочей поверхностью, игольчатого роликоподшипника со стальным сепаратором, резьбовой цапфы (M18x1.5) для крепления и двустороннего трехступенчатого контактного уплотнения (PP) из пластиковых осевых шайб. Предназначен для восприятия высоких радиальных и ударных нагрузок в кулачковых механизмах, направляющих и конвейерных линиях.
Вопросы и ответы по серии KR40
Чем отличается опорный ролик KR40 PP от базовой версии KR40?
Суффикс PP в маркировке обозначает наличие пластиковых упорных шайб с трехступенчатыми контактными уплотнениями с обеих сторон подшипника. Версия KR40 PP надежно защищена от попадания пыли, грязи и влаги, а также эффективно удерживает пластичную смазку в рабочей зоне. Базовый ролик KR40 выпускается без контактных уплотнений для менее запыленных условий эксплуатации.
Существует ли аналог подшипника KR40 PP по ГОСТ?
Прямого цифрового обозначения по ГОСТ для роликов серии KR40 PP нет, так как опорные ролики с цапфой стандартизированы по международному стандарту ISO 7063. При подборе отечественного аналога опираются на категорию опорных роликов с цапфой (ГОСТ 28428-90) или заменяют кросс-номерами других мировых производителей, такими как SKF KR 40 PP, IKO CF 18 BUUR или THK CF 18.
Что означают маркировки X, V и E в роликах серии KR40?
Буква X обозначает цилиндрическую плоскую наружную поверхность ролика взамен стандартной сферической (бомбированной). Индекс V указывает на бессепараторное исполнение с полным комплектом иголок (KRV40) для высокой радиальной грузоподъемности. Буква E означает наличие эксцентриковой втулки на цапфе (KRE40), позволяющей точечно регулировать зазор относительно направляющей.
В каких узлах и механизмах применяются опорные ролики KR40 PP?
Ролики KR40 PP активно используются в кулачковых механизмах, конвейерных системах, автоматических линиях и направляющих металлообрабатывающих станков. Толстостенное наружное кольцо и монолитная резьбовая цапфа M18x1,5 позволяют ролику выдерживать высокие радиальные и ударные нагрузки при движении по дорожке качения.
Как зафиксировать цапфу KR40 PP при монтаже и какой момент затяжки нужен?
В торце резьбовой цапфы KR40 PP выполнен внутренний шестигранный шлиц под ключ размером 8 мм, который удерживает цапфу от проворачивания. Крепежная гайка M18x1,5 затягивается нормированным моментом затяжки 87 Нм.
Монтаж и эксплуатация
- Посадка на вал
- h7 для цапфы ролика (диаметр цапфы d1 = 18 мм); посадочное отверстие в детали рекомендуется выполнять с допуском H7 (или H6 при высоких динамических и ударных нагрузках).
- Посадка в корпус
- Не применяется (ролик обкатывается наружным кольцом по плоской или профилированной направляющей/треку, а не устанавливается в корпусное отверстие).
- Монтаж
- Монтаж цапфы выполняется в сквозное или глухое отверстие с затяжкой гайки M18x1.5 моментом 87 Нм. Во время затяжки цапфу фиксируют от проворачивания внутренним шестигранником 8 мм на торце. Запрещается наносить удары по фланцу цапфы и наружному кольцу. Радиальное смазочное отверстие на цапфе необходимо позиционировать в ненагруженную зону дорожки качения.
- Смазка
- Подшипник поставляется заправленным пластичной смазкой на литиевой основе. Повторная смазка производится через отверстия в цапфе с использованием входящих в комплект запрессовываемых масленок NIPA 2x7.5 или адаптеров централизованной смазки AP8.
- Эксплуатация
- Диапазон рабочих температур составляет от -30°C до +100°C (ограничен материалом уплотнений PP). Сферический профиль наружного кольца компенсирует небольшие угловые перекосы и предотвращает кромочные напряжения. Поверхность контакта ролика и направляющей дорожки требует регулярного смазывания во избежание преждевременного износа.
Аналоги по каталогам производителей
- IKOCF 18 UU
- INAKR40-PP-A
- McGillMCFR 40 X
- NTNKR40PP
- SKFKR 40 PP
