ASNU20

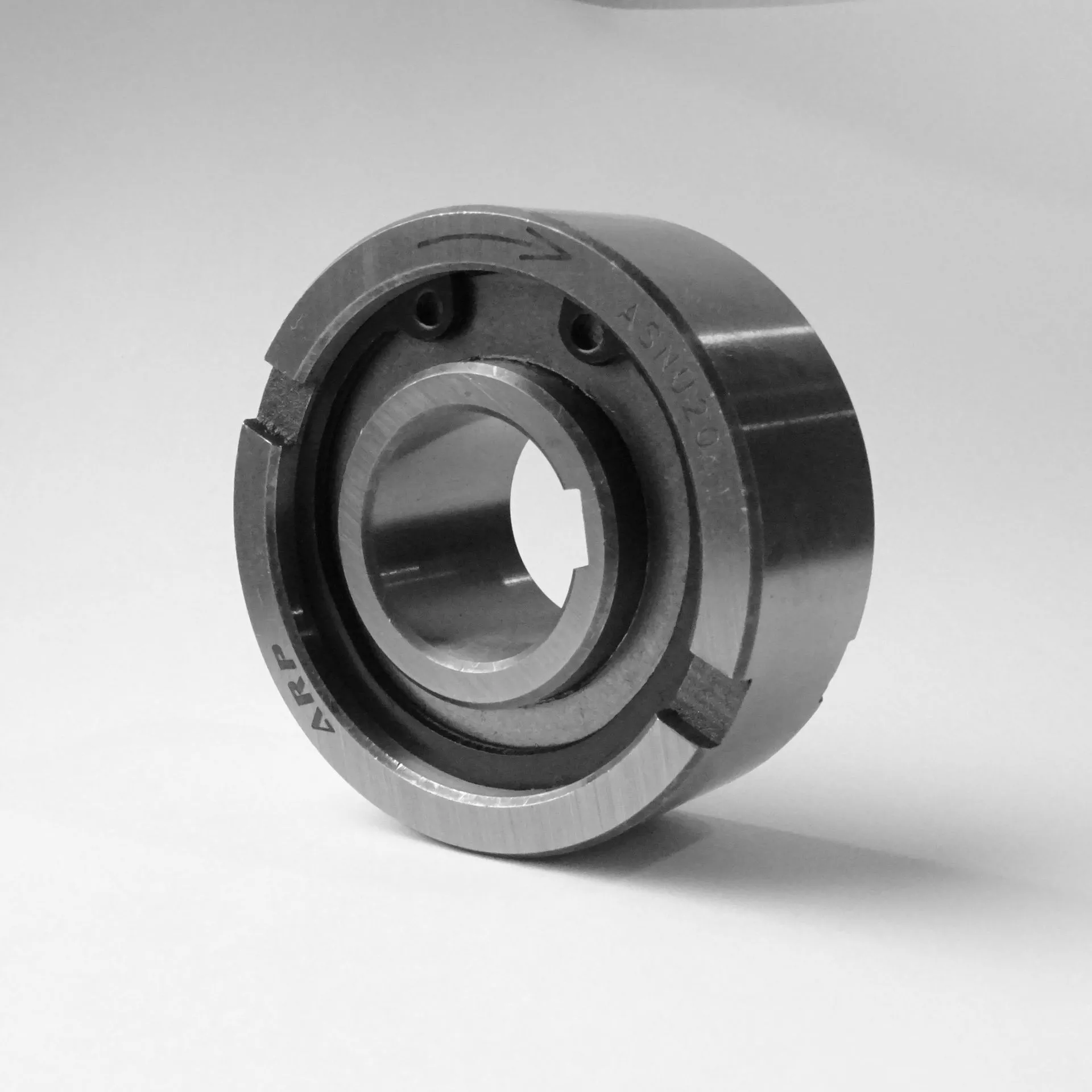

Подшипник муфта свободного хода ASNU20 ARP
Идентификация
- Обозначение (ISO)
- ASNU20
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Муфта свободного хода
- Материал
- Нержавеющая сталь
- Сепаратор
- Сталь штампованная
- Макс. обороты (смазка)
- 2 100 об/мин
- Макс. обороты (масло)
- 3 100 об/мин
- Масса
- 0.19 кг
- Класс точности
- P0 (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +100°C
- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 21 мм
Описание
ASNU20 представляет собой роликовую муфту свободного хода (обгонную муфту / одноходовой подшипник) без собственной подшипниковой опоры. Внешний диаметр муфты (52 мм) соответствует габаритам шарикоподшипников серии 6304, поэтому изделие традиционно устанавливается в единый корпус со смежным опорным радиальным подшипником. Внутреннее кольцо фиксируется на валу при помощи шпоночного паза (DIN 6885.1), а наружное кольцо запрессовывается в корпус (допуск n6 для посадки H7) и снабжено торцевыми пазами для передачи крутящего момента. Модель ASNU20 рассчитана на номинальный крутящий момент до 78 Н·м и широко применяется в качестве обгонной муфты, элементов прерывистой подачи и стопоров обратного хода в редукторах и конвейерных системах.
Аналоги по каталогам производителей
- FormspragASNU 20
- GMNVSNU 20
- RenoldREUSNU 20
- RingspannCNFS 20
- StieberASNU 20
- TsubakiNFS 20
