NK7/10
Подшипник игольчатый роликовый NK7/10 ARP
Идентификация
- Обозначение (ISO)
- NK7/10
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NK7
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 3.25 кН
- Статич. грузоподъемность (C₀)
- 2.65 кН
- Макс. обороты (смазка)
- 23 000 об/мин
- Макс. обороты (масло)
- 34 500 об/мин
- Масса
- 0.007 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

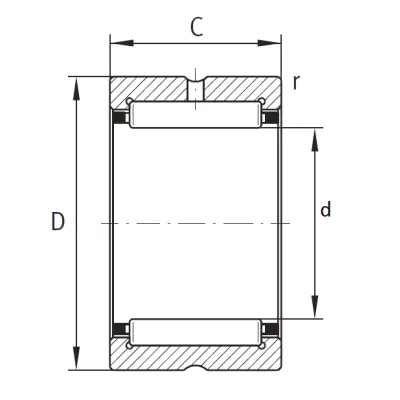

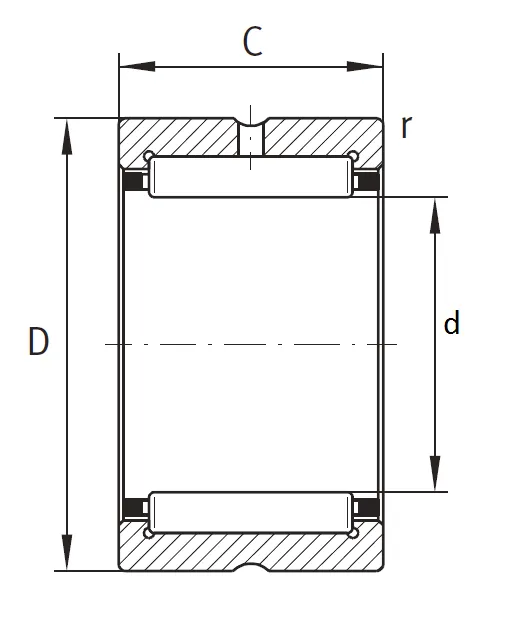

- Внутренний диаметр (d)
- 7 мм
- Наружный диаметр (D)
- 14 мм
- Ширина (B)
- 10 мм
- Диаметр под тела качения (Fw)
- 7 мм
Описание
Радиальный однорядный игольчатый подшипник NK 7/10 с массивным наружным кольцом без внутреннего кольца. Имеет внутренний диаметр под ролики d=7 мм, наружный диаметр D=14 мм и ширину B=10 мм. Предназначен для работы в узлах с высокой радиальной нагрузкой при жестких ограничениях по радиальным габаритам. Дорожкой качения для игольчатых роликов служит непосредственно поверхностно закалённый и шлифованный вал.
Вопросы и ответы по серии NK7
Что означают цифры в обозначении подшипника NK 7/10 и какова его конструкция?
Серия NK представляет собой игольчатые роликоподшипники с точеным наружным кольцом с бортами, поставляемые без внутреннего кольца. Число 7 обозначает диаметр вала (внутренний диаметр под роликами Fw = 7 мм), а число 10 указывает на ширину подшипника в миллиметрах (C = 10 мм). Наружный диаметр кольца для размера NK 7/10 составляет 14 мм.
Чем подшипники серии NK отличаются от серии NKI?
Главное отличие заключается в наличии внутреннего кольца. Подшипники серии NK не имеют внутреннего кольца, поэтому игольчатые ролики катятся непосредственно по поверхностно-закаленной шейке вала. В сериях NKI поставляется комплект с внутренним кольцом, что позволяет монтировать подшипник на незакаленный вал за счет некоторого увеличения радиального габарита.
Существуют ли исполнения подшипников NK7 с уплотнениями и полиамидным сепаратором?
В базовом исполнении подшипники NK7 поставляются открытыми, без встроенных уплотнений, а защиту от пыли обеспечивают внешней установкой радиальных манжет (например, G 7x14x2). Сепаратор может быть стальным или из термостабилизированного полиамида (обозначения TN или TV), что снижает уровень шума и массу изделия.
Какая взаимозаменяемость у серии NK7 по стандартам ГОСТ и ISO?
В международной системе ISO серия NK стандартизирована по ISO 3030 и ISO 1206. В отечественной системе ГОСТ аналогичные точеные игольчатые подшипники без внутреннего кольца подбираются по ГОСТ 4060-78 или ГОСТ 24310-80. При подборе аналога необходимо строго соблюдать диаметр под роликами Fw (7 мм), наружный диаметр D (14 мм) и ширину C (10 мм или 12 мм).
В каких узлах применяются игольчатые подшипники NK 7/10?
Подшипники NK 7/10 применяются в компактных механизмах с высокими радиальными нагрузками и жесткими ограничениями по радиальным габаритам. Их устанавливают в редукторах, электроинструментах, насосах высокого давления, автотракторных агрегатах и приводах управления. Узел рассчитан на посадку роликов прямо на каленый и отшлифованный вал.
Монтаж и эксплуатация
- Посадка на вал
- k5 (стандартная посадка для нормального зазора) или h6 / g6 (для уменьшенного или увеличенного зазора); поверхность вала должна быть закалена до 58-64 HRC и отшлифована (Ra ≤ 0.2 мкм)
- Посадка в корпус
- K7 (стандартная посадка в чугунные и стальные корпуса) или N7 / M7 (для корпусов из легких сплавов и повышенных нагрузок)
- Монтаж
- Запрессовка подшипника в корпус выполняется с помощью монтажной оправки с упором в торец наружного кольца. Категорически запрещается передавать монтажное усилие через игольчатые ролики или сепаратор. Вал выполняет роль внутренней дорожки качения, поэтому к его геометрической точности и твердости предъявляются повышенные требования.
- Смазка
- Подшипники поставляются в консервационной смазке и требуют нанесения пластичной смазки или подачи масла при сборке. Из-за малого размера (Fw ≤ 10 мм) смазочное отверстие на наружном кольце отсутствует, поэтому смазка подается с торца подшипника.
- Эксплуатация
- Подшипник воспринимает исключительно радиальную нагрузку и допускает свободное осевое смещение вала. Чувствителен к перекосам вала относительно корпуса (допустимый перекос не более 1-2 угловых минут).
Аналоги по каталогам производителей
- IKONK 7/10
- INA / SchaefflerNK7/10-TV-XL
- NKENK7/10-TVP
- NTNNK7/10T2
- SKFNK 7/10 TN
- TorringtonNK-7/10-TN
