NATR15 PP

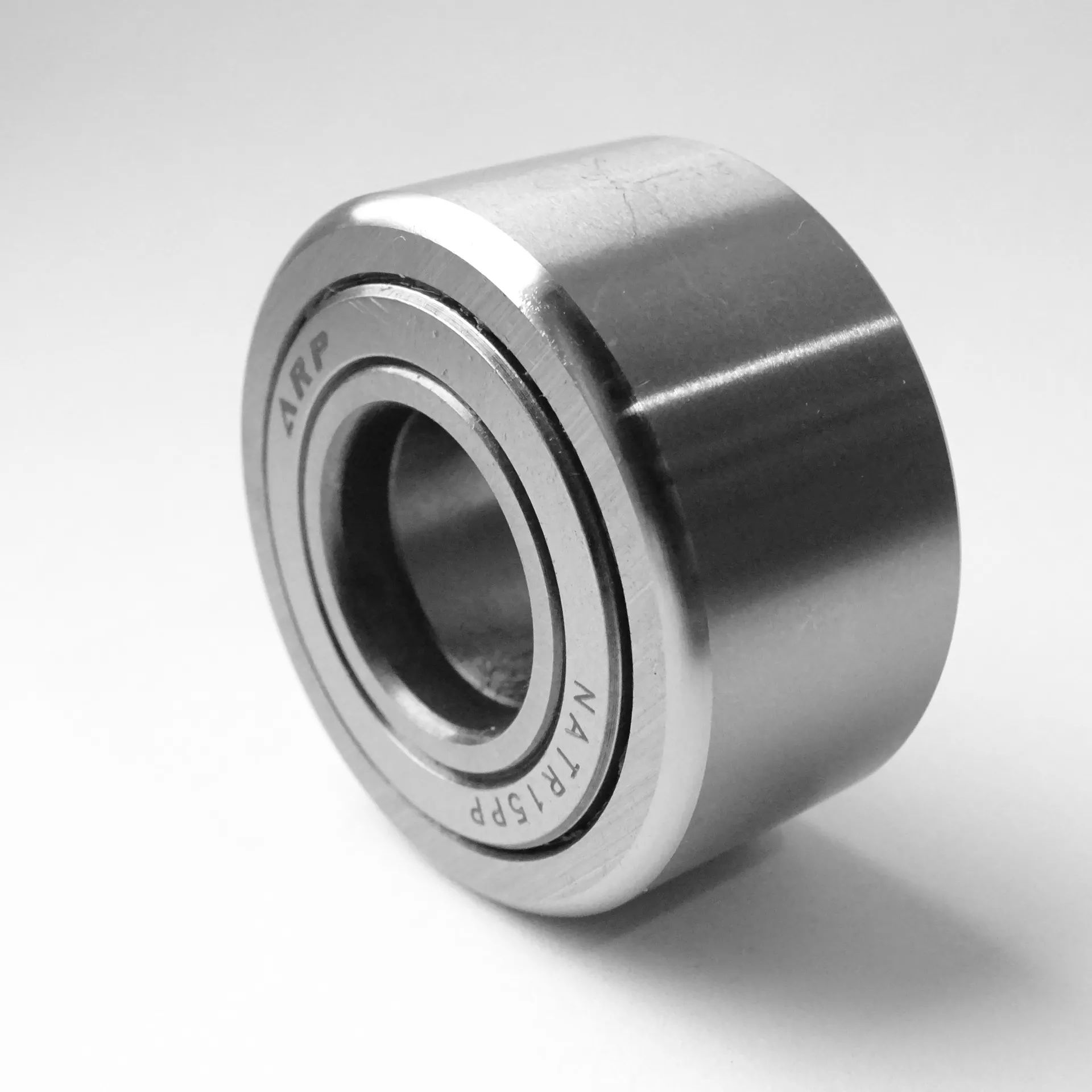

Подшипник игольчатый роликовый NATR15 PP ARP
Идентификация
- Обозначение (ISO)
- NATR15 PP
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NATR15
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 9.7 кН
- Статич. грузоподъемность (C₀)
- 14.5 кН
- Макс. обороты (смазка)
- 3 600 об/мин
- Масса
- 0.095 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +100°C

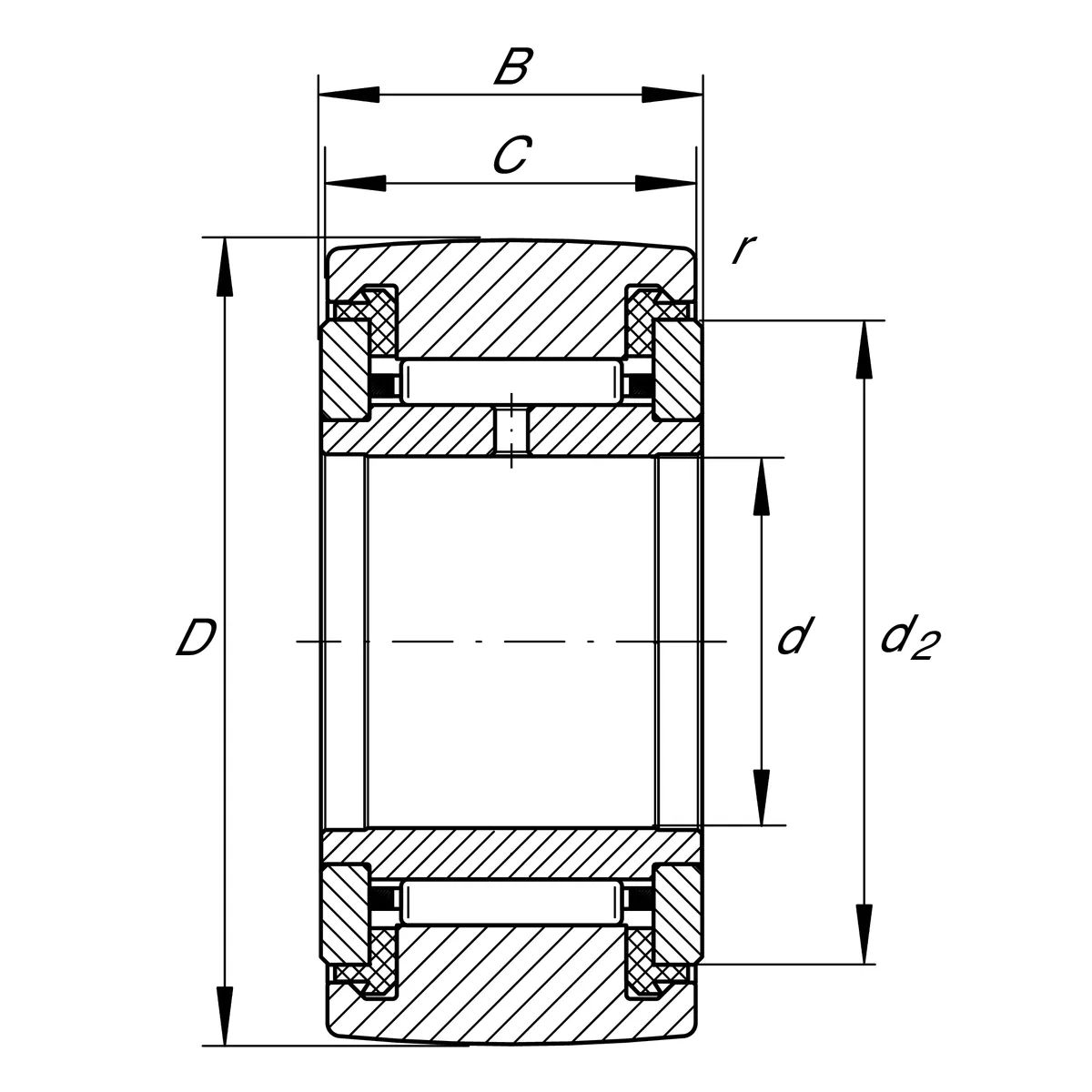

- Внутренний диаметр (d)
- 15 мм
- Наружный диаметр (D)
- 35 мм
- Ширина (B)
- 18 мм
- Диаметр под тела качения (Fw)
- 20 мм
Описание

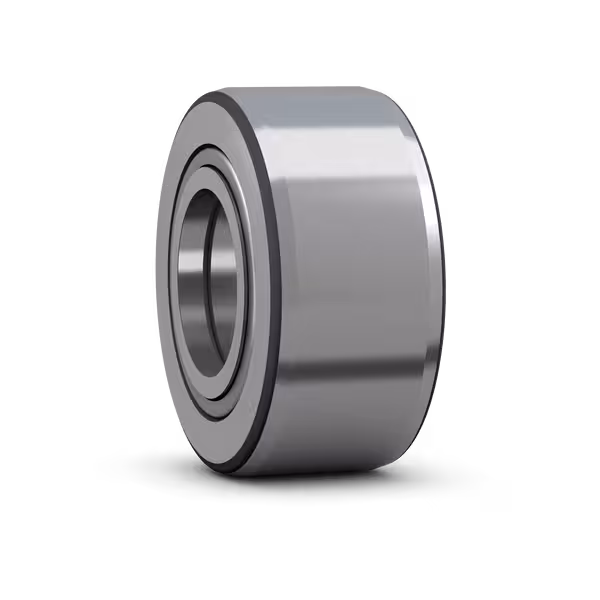

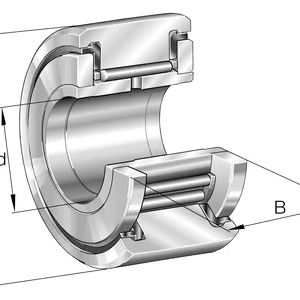

Подшипник NATR15PP (NATR15 PP) представляет собой опорный ролик на оси (yoke type track roller) на основе однорядного игольчатого подшипника с внутренним кольцом и толстостенным наружным кольцом с выпуклым профилем рабочей поверхности. Оснащен стальным сепаратором и трехступенчатыми пластмассовыми контактными уплотнениями с обеих сторон (суффикс PP), работающими в температурном диапазоне от -30°C до +100°C. Рассчитан на восприятие высоких радиальных нагрузок и осевых усилий, возникающих при перекосах. Применяется в полиграфических машинах (Müller Martini), конвейерных линиях, кулачковых приводах и линейных направляющих.
Вопросы и ответы по серии NATR15
Чем подшипник NATR15 отличается от исполнения NATR15 PP?
Главное отличие заключается в конструкции уплотнений. Базовая версия NATR15 оснащена металлическими защитными шайбами (щелевое уплотнение) для работы в чистой среде, в то время как NATR15 PP оборудована трехступенчатыми пластиковыми контактными уплотнениями. Версия с суффиксом PP обеспечивает более надежную защиту узла от проникновения пыли, грязи и влаги.
В чем разница между сериями роликов NATR15 и NATV15?
В подшипниках серии NATR15 игольчатые ролики разделены сепаратором, что уменьшает трение и позволяет работать при высоких частотах вращения. Подшипники серии NATV15 выполнены без сепаратора с полным комплектом роликов. За счет этого NATV15 обладает большей грузоподъемностью, но рассчитан на меньшую предельную скорость.
Существует ли прямой аналог подшипника NATR15 по ГОСТ?
Прямого цифрового обозначения по ГОСТ для серии NATR15 не предусмотрено, поскольку эта конструкция опорных роликов стандартизирована по международной системе ISO. На рынке они поставляются под ISO-маркировкой NATR15 или NATR15 PP. При замене подбираются аналоги зарубежных и отечественных брендов (INA, SKF, IKO, NTN, Craft) по размерам 15x35x19 мм.
Что означают суффиксы X или PPX в маркировке подшипника NATR15?
Суффикс PP указывает на наличие контактных пластиковых уплотнений с обеих сторон. Буква X означает, что наружная поверхность кольца имеет цилиндрический (плоский) профиль. В базовом исполнении без буквы X профиль наружного кольца выполнена сферическим (выпуклым) для компенсации возможного перекоса при катании по треку.
В каких механизмах применяются опорные ролики NATR15?
Опорные ролики серии NATR15 используются в кулачковых приводах, конвейерных системах, толкателях и направляющих станочного оборудования. Их толстостенное наружное кольцо специально спроектировано для восприятия высоких радиальных и ударных нагрузок при прямом контакте с направляющей дорожкой.
Монтаж и эксплуатация
- Посадка на вал
- g6 или h6 (для обеспечения легкого монтажа и свободного перемещения), либо k5/j5 при повышенных радиальных нагрузках
- Монтаж
- Усилие запрессовки при монтаже на вал следует прикладывать исключительно к торцу внутреннего кольца, не передавая нагрузку через ролики или уплотнения. Опорный ролик должен быть установлен таким образом, чтобы смазочное отверстие во внутреннем кольце располагалось в ненагруженной зоне узла.
- Смазка
- Ролики поставляются предварительно заполненными пластичной смазкой на основе литиевого мыла. Для повторного смазывания в процессе эксплуатации во внутреннем кольце предусмотрено смазочное отверстие.
- Эксплуатация
- Допустимый температурный диапазон эксплуатации для версий с уплотнениями PP составляет от -30 °C до +100 °C. Нагрузки на ролик не должны превышать предельные значения динамической и статической нагрузки (Fr per и F0r per), указанные производителем.
Аналоги по каталогам производителей
- IKONART 15 UUR
- INANATR15-PP-A
- McGillMCYRR-15-S
- NTNNATR15LL/3AS
- SKFNATR 15 PP
- ZENNATR15-PP
