KR22 PP
Подшипник игольчатый роликовый KR22 PP ARP
Идентификация
- Обозначение (ISO)
- KR22 PP
- Обозначение (ГОСТ)
- CF10 B
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- KR22
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 4.55 кН
- Статич. грузоподъемность (C₀)
- 5.4 кН
- Макс. обороты (смазка)
- 8 000 об/мин
- Масса
- 0.045 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +100°C

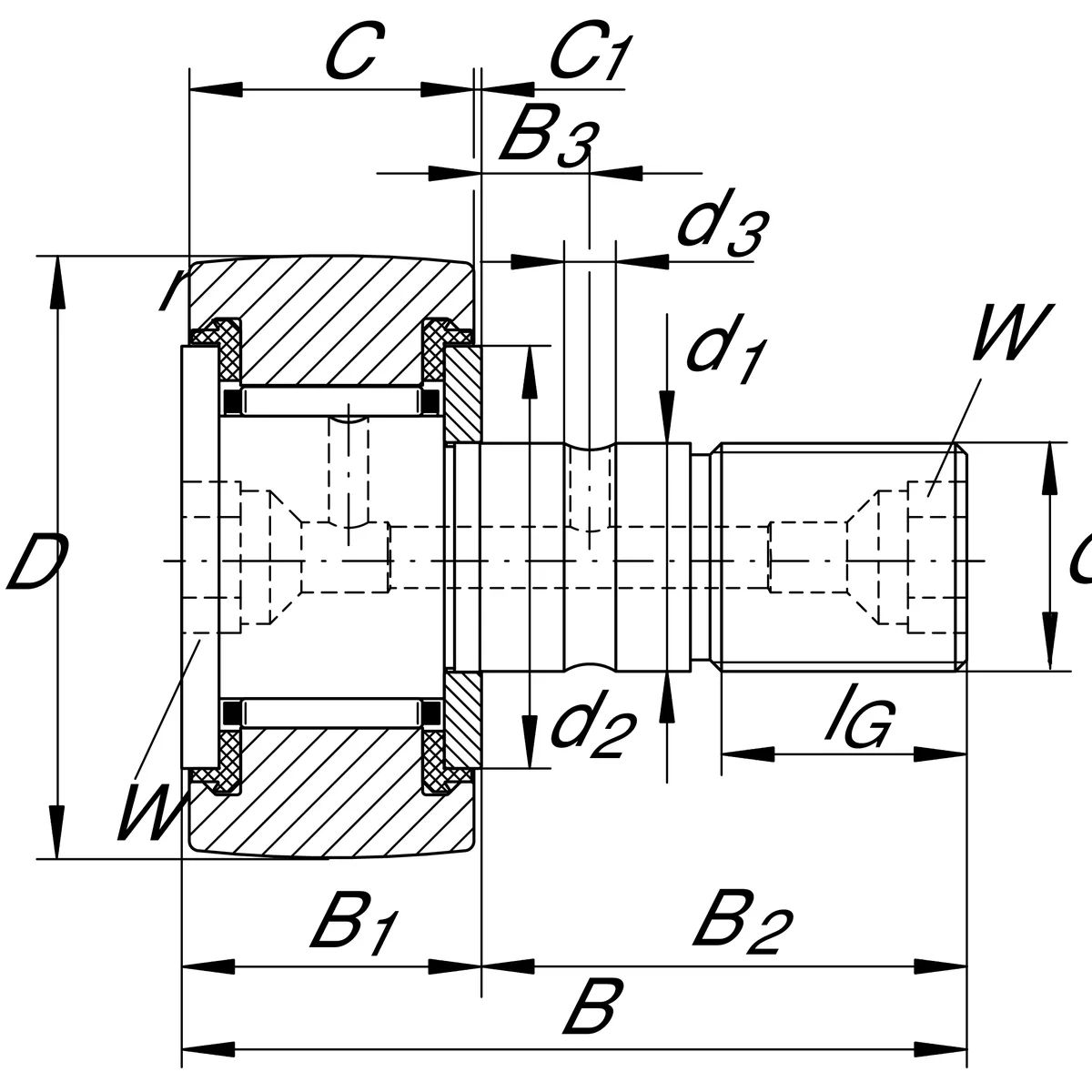

- Внутренний диаметр (d)
- 10 мм
- Наружный диаметр (D)
- 22 мм
- Ширина (B)
- 36 мм
Описание

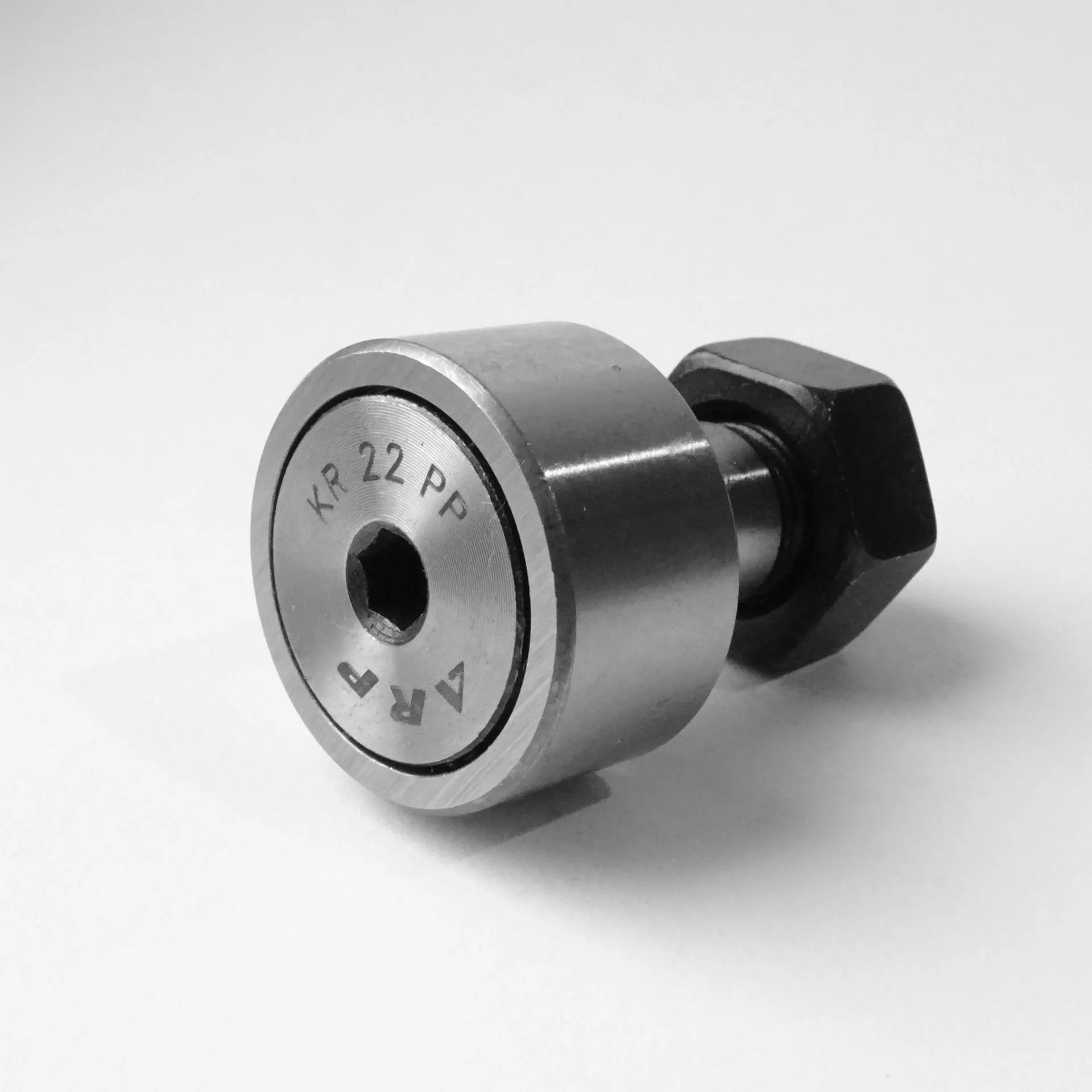

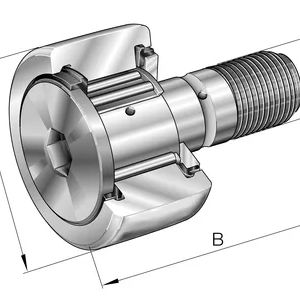

Подшипник KR22PP (KR 22 PP / KR22-PP-A) представляет собой опорный ролик цапфенного типа (кулачковый толкатель / cam follower) на базе игольчатого подшипника с резьбовой цапфой. Имеет наружное кольцо диаметром 22 мм с выпуклым профилем рабочей поверхности, резьбовую цапфу M10x1 (диаметр цапфы 10 мм, общая длина 36 мм, ширина наружного кольца 12 мм) и двухстороннее пластиковое контактное уплотнение (PP). Оснащён штампованным стальным сепаратором и шестигранным углублением в головке цапфы под ключ для удобства монтажа. Рассчитан на восприятие высоких радиальных и умеренных осевых нагрузок при движении по плоским направляющим и кулачкам.
Вопросы и ответы
Чем отличаются исполнения KR22, KR22 PP, KR22 PPX и KRV22?
Базовое исполнение KR22 поставляется с щелевым уплотнением и сферическим профилем наружного кольца. Версия KR22 PP (или PPA) оснащена двухсторонними пластиковыми контактными уплотнениями для защиты от пыли и грязи. Суффикс X (например, KR22 PPX) обозначает цилиндрический плоский профиль наружного кольца, а серия KRV22 имеет полный комплект роликов без сепаратора для максимальной грузоподъемности.
Существует ли аналог подшипника KR22 по ГОСТ и ISO?
Подшипники серии KR22 стандартизированы по международной системе ISO как опорные ролики с цапфой. Прямыми аналогами по ISO у других производителей являются IKO CF10 / CF10BUUR, NTN KR22LL и THK CF10. Отдельного собственного обозначения в системе ГОСТ для роликов с цапфой не предусмотрено, поэтому в отечественном оборудовании используются детали по стандартам ISO.
Какая посадка требуется для монтажа цапфы подшипника KR22?
Шпилька (цапфа) подшипника KR22 имеет посадочный диаметр 10 мм с допуском h7. Посадочное отверстие в опорной детали или рычаге следует выполнять по допуску H7, либо H6 при повышенных нагрузках. Это гарантирует надежную фиксацию цапфы и исключает её проворачивание во время работы.
В чем разница между сферическим и цилиндрическим (X) профилем наружного кольца?
Сферический профиль наружного кольца с радиусом R500 снижает кромочные напряжения и компенсирует небольшие перекосы цапфы относительно направляющей. Цилиндрический профиль (индекс X) применяется при движении по плоским широким дорожкам качения при высокой точности соосности. Для большинства стандартных кулачковых механизмов предпочтителен сферический профиль.
Где чаще всего применяются опорные ролики серии KR22?
Опорные ролики KR22 широко используются в кулачковых приводах, конвейерных системах, станочном оборудовании и направляющих линиях. За счет толстостенного наружного кольца они отлично воспринимают высокие радиальные и ударные нагрузки. Наличие резьбовой цапфы упрощает консольную установку ролика в агрегат.
Монтаж и эксплуатация
- Посадка на вал
- h7 (диаметр цапфы d1 = 10 мм)
- Посадка в корпус
- H7 (допускается H6 для тяжелых условий нагружения) для монтажного отверстия под цапфу
- Монтаж
- Монтаж цапфы в отверстие следует производить с помощью пресса без ударных нагрузок на головку ролика. Затяжка резьбы M10x1 осуществляется гайкой с моментом 15 Н·м, при этом цапфу следует удерживать от проворачивания через внутренний шестигранный шлиц (SW 5 мм).
- Смазка
- Подшипники поставляются с заводской заправкой пластичной смазкой. Повторное смазывание выполняет через отверстия в цапфе с помощью пресс-масленок типа NIPA1x4,5.
- Эксплуатация
- Диапазон рабочих температур для исполнений с уплотнениями PP составляет от -30 °C до +120 °C. Предельная частота вращения при пластичной смазке составляет до 5000–8000 об/мин в зависимости от типа исполнения.
Аналоги по каталогам производителей
- IKOCF10BUUR
- INA / SchaefflerKR22-PP-A
- KoyoKM10UURM
- MisumiCFUA10-22
- NTNKR22LL
- SKFKR 22 PP
