CF20 UUA

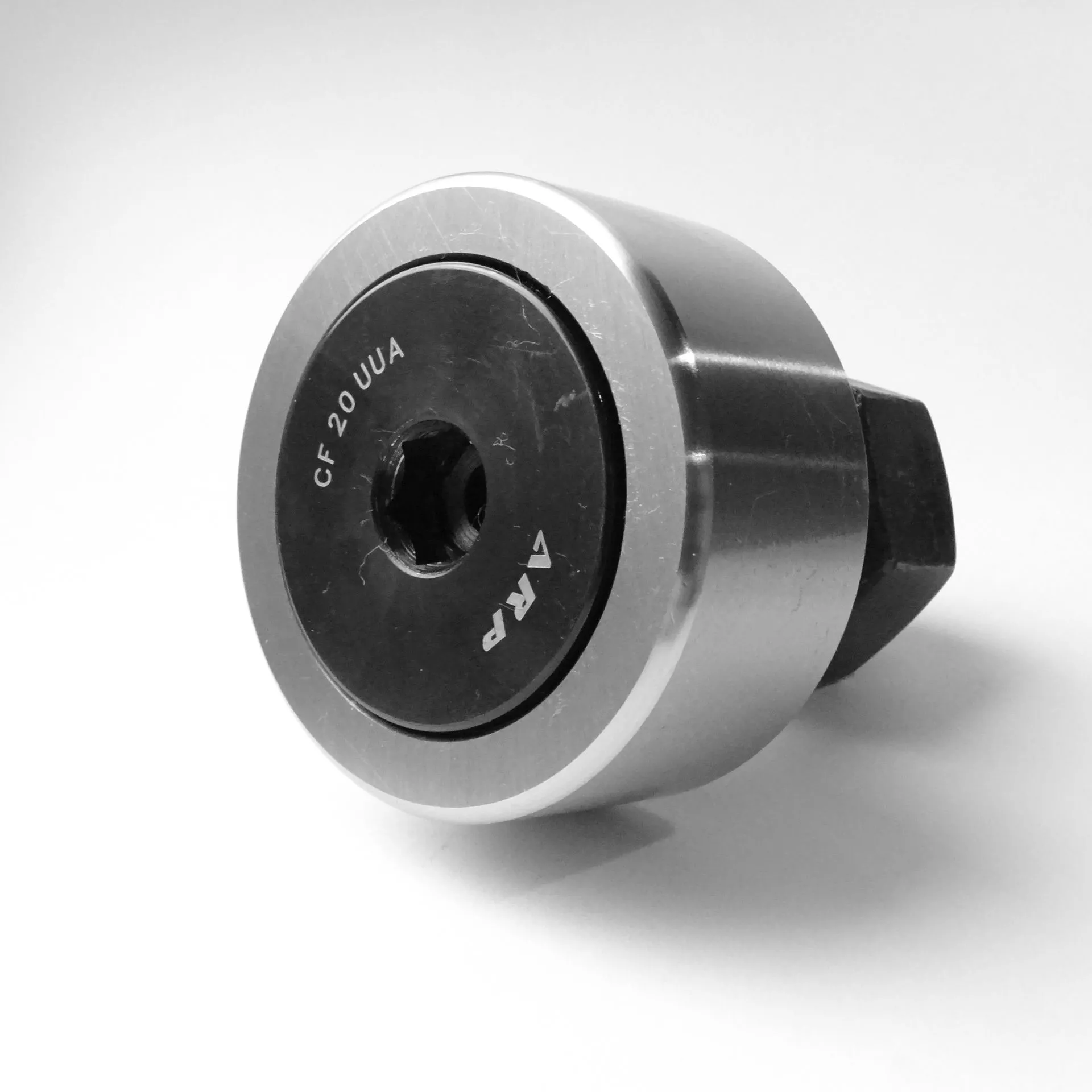

Подшипник игольчатый роликовый CF20 UUA ARP
Идентификация
- Обозначение (ISO)
- CF20 UUA
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- CF20
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 20.7 кН
- Статич. грузоподъемность (C₀)
- 34.8 кН
- Макс. обороты (смазка)
- 4 900 об/мин
- Масса
- 0.46 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +100°C

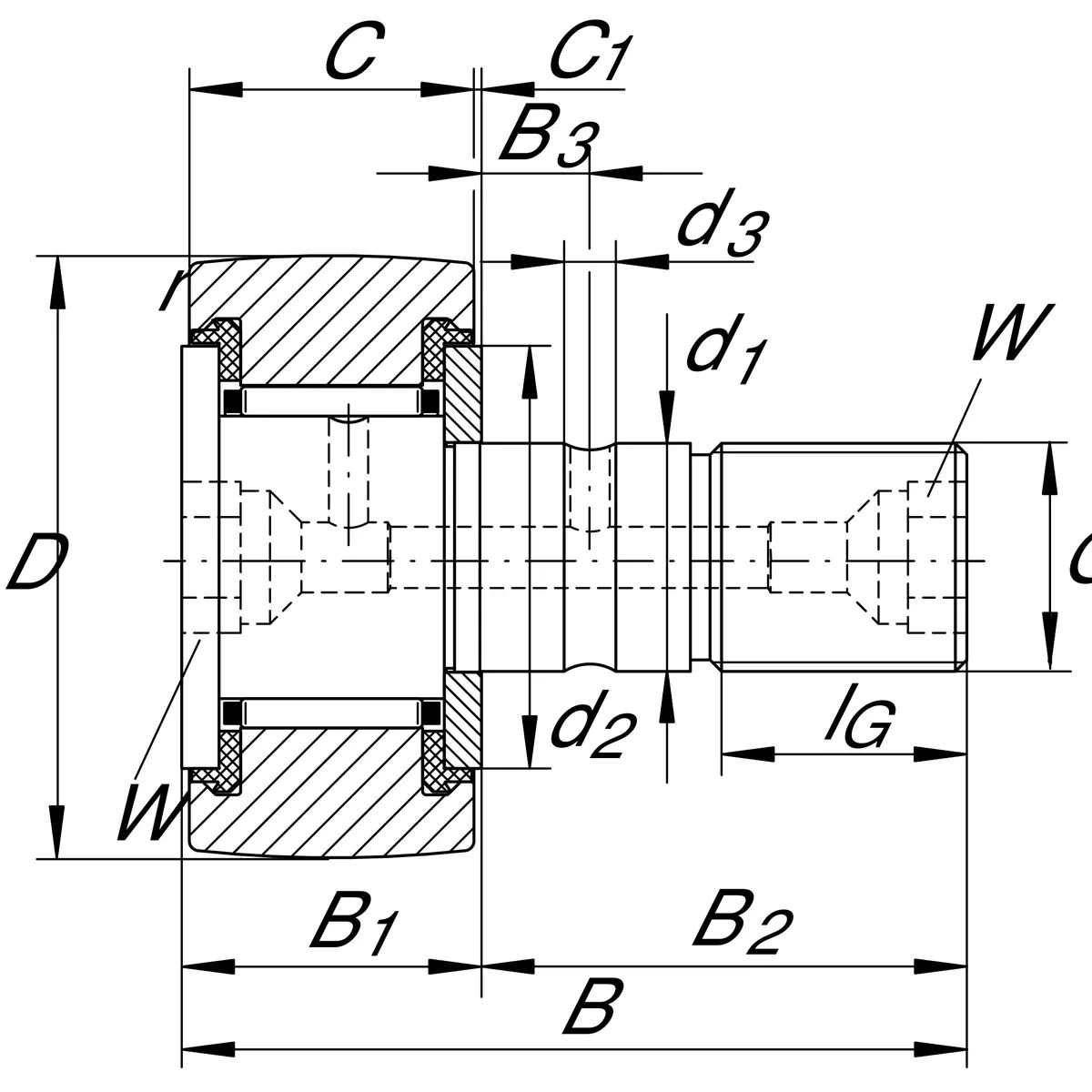

- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 66 мм
Описание

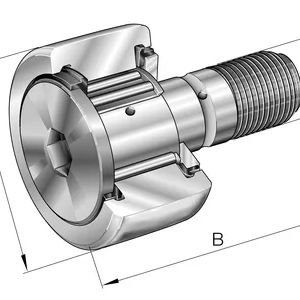

CF20UUA — опорный кулачковый ролик цапфового типа (Cam Follower) с игольчатыми роликами и двусторонним контактным уплотнением (UU / 2RS). Изготовлен брендами ARP, IKO, THK и др. Подшипник оснащен стальной цапфой диаметром 20 мм (резьба М20x1.5) с шестигранным гнездом в головке для удобства монтажа. Толстостенное наружное кольцо диаметром 52 мм и шириной 24 мм рассчитано на восприятие высоких радиальных и ударных нагрузок при откатывании по плоским или профилированным направляющим. Общая длина цапфы со ступенчатым валиком составляет 66 мм. Активно применяются в кулачковых механизмах, узлах смены инструмента станков с ЧПУ, конвейерах и промышленных роботах.
Вопросы и ответы по серии CF20
Чем отличаются исполнения подшипников CF20 с обозначениями UU, VA, R и без них?
Суффикс UU (или UUA) обозначает наличие контактных синтетических уплотнений с обеих сторон для защиты от пыли и удержания смазки. Буква V указывает на бессепараторное исполнение (full complement) с повышенным числом роликов для максимальной грузоподъемности, а VA сочетает полное заполнение и уплотнения. Индекс R (например, CF20UUR) означает сферическую наружную поверхность кольца для сглаживания кромочных напряжений при перекосах, тогда как стандартный ролик имеет цилиндрический профиль.
Каким аналогам по ГОСТ и ISO соответствует опорный ролик серии CF20?
По международной классификации ISO и каталогам производителей (INA, SKF, NTN) аналогами серии CF20 выступают опорные ролики с цапфой серии KR 52 (или KR 52 PP для модификаций с уплотнением) и KR 47 для уменьшенного варианта CF20-1. В отечественной системе ГОСТ прямых стандартных номеров для роликов с консольной цапфой нет, поэтому подбор аналогов производится по геометрическим размерам (цапфа M20x1.5, диаметр ролика 52 мм) и допустимым нагрузкам. При заменах необходимо также учитывать тип головки цапфы под шестигранный ключ или отвертку.
Как выбрать подходящую модификацию CF20 под условия эксплуатации?
Для высоких скоростей качения и чистого оборудования подходят базовые исполнения с сепаратором и открытыми торцами. В условиях сильного загрязнения и абразивной пыли обязательно применение модификаций с уплотнениями (UU). При воздействии тяжелых ударных нагрузок на малых скоростях следует выбирать бессепараторные варианты (V), а при рисках несоосности или перекоса направляющих — ролик со сферической наружной поверхностью (R).
В каких узлах и механизмах применяются опорные ролики серии CF20?
Подшипники серии CF20 широко используются в кулачковых механизмах, автоматических линиях, приводах металлообрабатывающих станков, конвейерных системах и промышленной робототехнике. Их толстостенное наружное кольцо рассчитано на прямое качение по дорожкам треков и воспринимает значительные радиальные нагрузки. Цапфа с резьбой M20x1.5 обеспечивает удобный консольный монтаж непосредственно в несущие конструкции агрегатов.
В чем главное отличие стандартного ролика CF20 от модификации CF20-1?
Основное отличие заключается в наружном диаметре кольца при идентичных параметрах цапфы M20x1.5 и её длине. У стандартной модели CF20 наружный диаметр составляет 52 мм, а у модификации CF20-1 он уменьшен до 47 мм. Вариант CF20-1 применяют в узлах с ограниченным пространством по высоте, где требуется сохранить прочность резьбового штыря M20.
Монтаж и эксплуатация
- Посадка на вал
- h7 (допуск диаметра цапфы d=20 мм)
- Посадка в корпус
- H7 (допуск диаметра посадочного отверстия в корпусе под цапфу d=20 мм)
- Монтаж
- Монтаж осуществляется путем установки цапфы в отверстие с допуском H7 и затяжки фиксирующей гайки. Максимальный момент затяжки гайки для резьбы M20x1.5 составляет 119 Н·м. Во время затяжки цапфу удерживают от проворота с помощью шестигранного ключа (вставляемого в торцевое отверстие head hex socket) или отвертки. Категорически запрещается наносить прямые удары молотком по наружному кольцу во избежание повреждения игольчатых роликов и геометрии цапфы.
- Смазка
- Исполнения с уплотнениями (UU) поставляются с заложенной на заводе пластичной смазкой (на литиевой основе) и готовы к установке. Повторное смазывание выполняется через специальные смазочные отверстия и масленки на головке и торце цапфы M20x1.5. Периодичность пополнения смазки составляет от 6 до 24 месяцев для моделей с сепаратором и от 1 до 6 месяцев для бессепараторных роликов (V).
- Эксплуатация
- Ролик работает по плоским или профилированным стальным трекам (рекомендуемая твердость поверхности трека не менее 40 HRC для обеспечения заявленной трековой грузоподъемности). Допустимый температурный диапазон эксплуатации для уплотненных версий (UU) составляет от -15°C до +80°C (кратковременно до +100°C). Перетягивание монтируемой гайки свыше 119 Н·м недопустимо, так как это может привести к обрыву резьбовой части цапфы.
Аналоги по каталогам производителей
- IKOCF20UU
- INAKR52-X-PP-A
- JNSCF20UU-AB
- KoyoKM20-1UUHM
- McGillMCFR-52-SBX
- NSKFCJSB-52
- NTNKR52XLLH/3AS
- THKCF20UU-AB
