22216

Буква «K» указывает на коническое посадочное отверстие подшипника (конусность 1:12), предназначенное для установки на конический вал или через закрепительную втулку H316. Обозначение «W33» (или «CW33») информирует о наличии смазочной канавки и трех отверстий на наружном кольце для удобного подвода смазки. Суффикс «EAE4» (маркировка NSK) или «E» обозначает усовершенствованную внутреннюю конструкцию с увеличенной грузоподъемностью.

Основным отечественным аналогом по ГОСТ 5721-75 является роликовый сферический двухрядный подшипник 3516. Модификация со смазочной канавкой и отверстиями (W33) маркируется как 3516 Н, а усиленная серия — 53516. Исполнение с коническим отверстием (22216K) соответствует ГОСТ 113516 или комплекту 153516 с закрепительной втулкой H316.

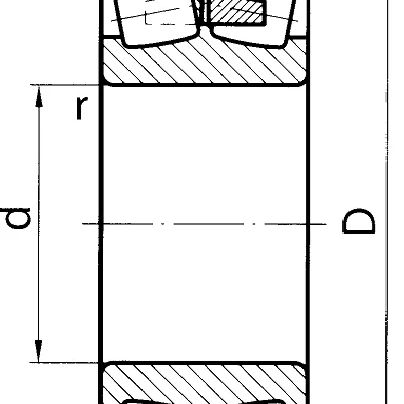

Подшипник 22216 имеет цилиндрическое посадочное отверстие диаметром 80 мм и монтируется непосредственно на цилиндрический вал с натягом. Модель 22216K выполнена с коническим отверстием и фиксируется на валу с помощью закрепительной втулки H316 либо на конической шейке вала. Использование втулки облегчает монтаж, демонтаж и точную регулировку радиального зазора.

Подшипники 22216 широко используются в промышленном оборудовании, работающем при высоких радиальных нагрузках и возможных прогибах вала. Их устанавливают в редукторах, горнодобывающей и дробильно-размольной технике, тяжелых вентиляторах, прокатных станах и карьерных самосвалах. Сферическая конструкция компенсирует угловой перекос вала относительно корпуса до 1,5–2 градусов.

Стандартный зазор CN (без дополнительного обозначения) подходит для нормальных рабочих температур и стандартных посадок. Зазор C3 (увеличенный) выбирают при эксплуатации в условиях повышенных температур, при сильном нагреве внутреннего кольца или при монтаже с большими натягами. Это предотвращает заклинивание роликов из-за теплового расширения деталей узла.
