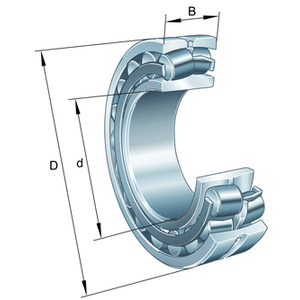

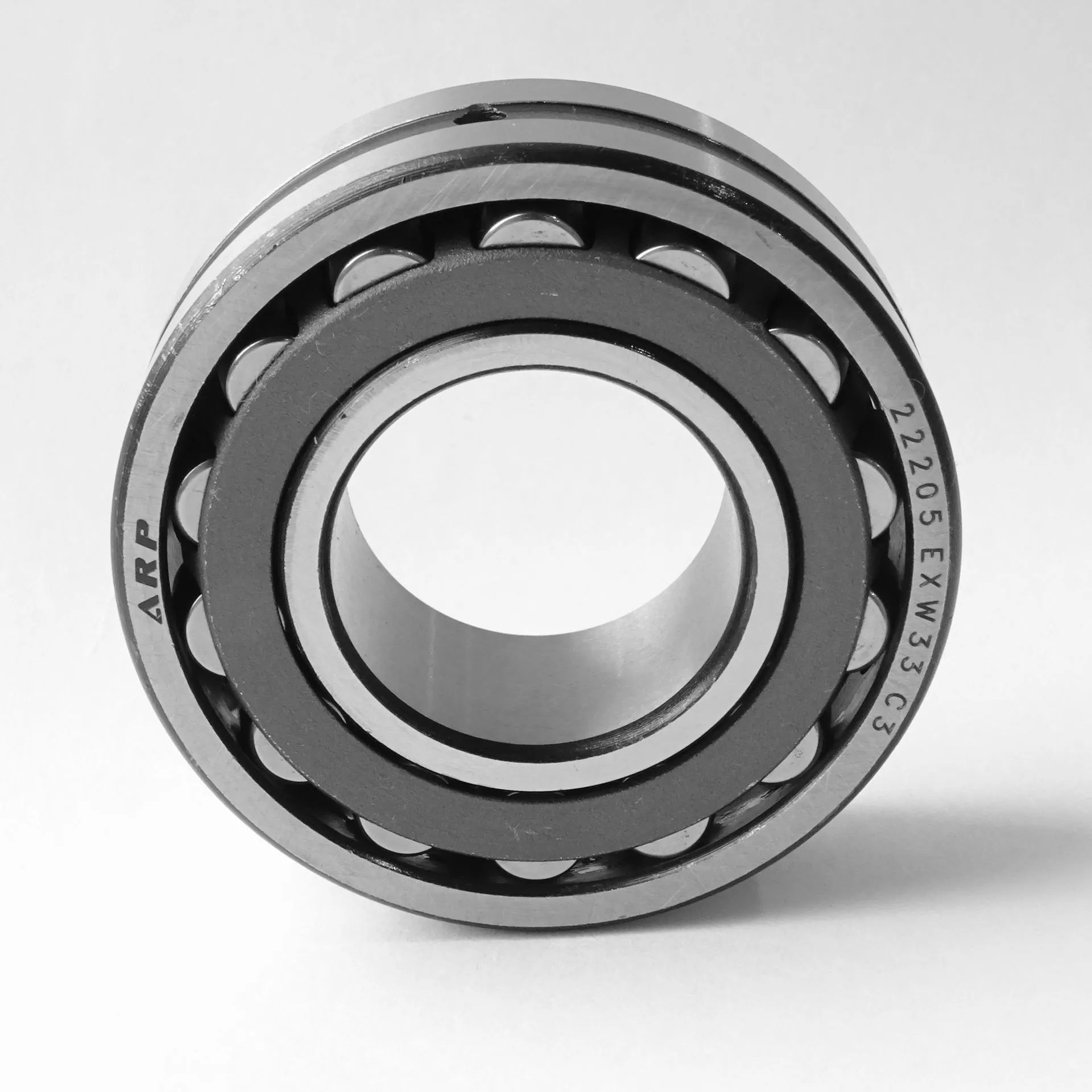

22205

Подшипники серии 22200 по международному стандарту ISO являются конструктивными аналогами отечественной серии 3500 по ГОСТ (например, 22218 соответствует подшипнику 3518). При одинаковых базовых размерах они полностью взаимозаменяемы. Разница заключается в обозначениях суффиксов, где ISO отдельно кодирует материалы сепараторов, уплотнения и канавки для смазки.

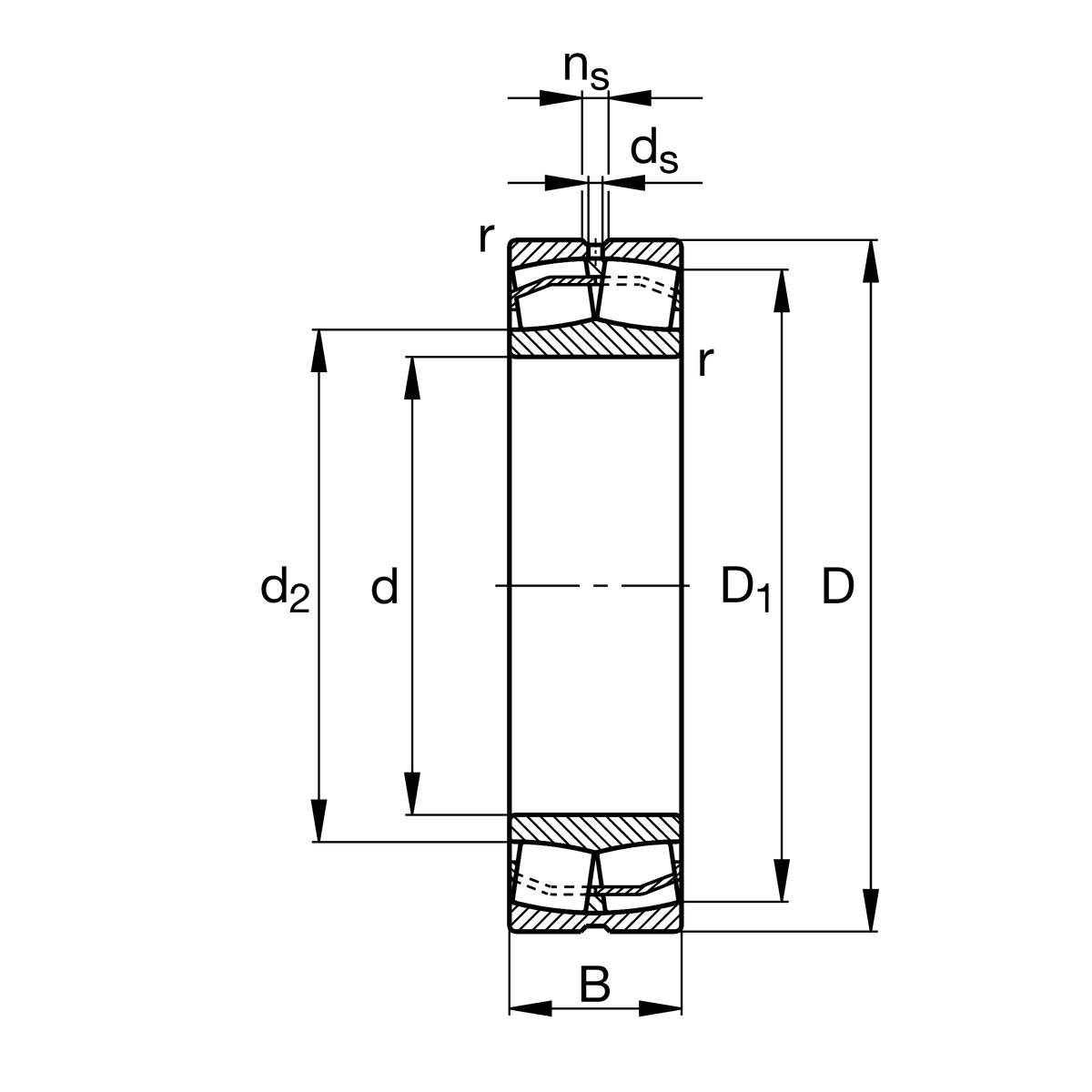

Буква K указывает на коническое посадочное отверстие (конусность 1:12) для установки на конический вал или закрепительную втулку. Обозначение W33 информирует о наличии кольцевой канавки и отверстий для смазки на наружном кольце. Индекс E (или CC) обозначает оптимизированную внутреннюю конструкцию со штампованным стальным сепаратором, а MB (или CA) — с массивным латунным сепаратором.

Увеличенный зазор C3 или C4 необходим при работе в условиях повышенных температур или при монтаже с большим натягом на вал. В процессе работы внутреннее кольцо расширяется сильнее наружного, выбирая первоначальный зазор до нормального значения. Использование обычного зазора в таких условиях может привести к перегреву и заклиниванию роликов.

Сферическая дорожка качения на наружном кольце позволяет подшипникам этой серии компенсировать перекосы и прогибы вала в диапазоне от 1,5° до 2,5°. При этом распределение нагрузки по роликам остается равномерным без возникновения кромочных напряжений. Это позволяет использовать подшипники в условиях несоосности опор и на длинных прогибающихся валах.

Подшипники серии 22200 предназначены для работы под воздействием крайне тяжелых радиальных и значительных осевых нагрузок. Их применяют в тяжелых редукторах, прокатных станах, горнодобывающей технике, виброгрохотах, конвейерах и мощных насосах. Очень часто их устанавливают в разъемные стационарные корпуса типа SNL и SNC с использованием закрепительных втулок.
